Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-SB5M53S40-CD

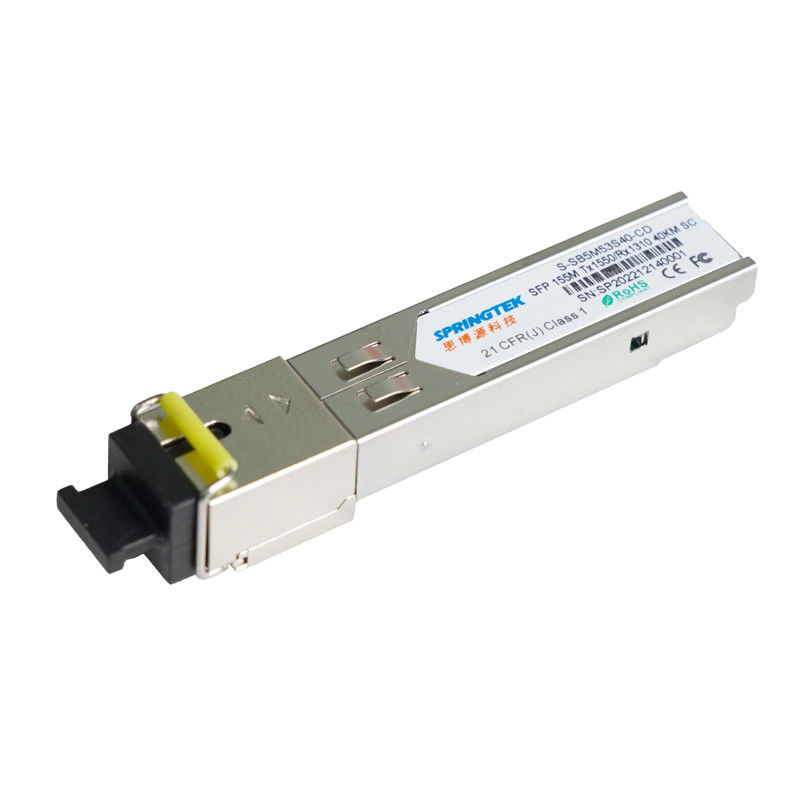

155M BIDI SFP kompatybilny moduł Cisco TX1550nm/RX1310nm 40KM SC DDM optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-SB5M53S40-CD | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC,SM, 40km, 0ºC~+70ºC, z DDM |
| S-SB5M53S40-ID | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC,SM, 40km, -40ºC~+85ºC, z DDM |
Opis
Moduły nadawczo-odbiorcze Springtek BIDI SFP to wydajne, ekonomiczne moduły obsługujące transmisję z szybkością 155 Mb/s i zasięgiem 40 km z SMF (9/125 μm).
Transceiver składa się z dwóch sekcji: nadajnika laserowego LD 1550nm, fotodiody PIN zintegrowanej ze wzmacniaczem transimpedancyjnym (TIA).Transceiver Springtek BIDI SFP spełnia wymogi bezpieczeństwa lasera klasy I.
Transceiver jest kompatybilny z SFP Multi-Source Agreement (MSA) i SFF-8472.Więcej informacji można znaleźć w SFP MSA.
Cechy
Temperatura obudowy operacyjnej:
Komercyjne:0 do +70°C
Przemysłowe: -40 do +85°C
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | VCC | -0,5 | - | 4 | V |
| Zakres temperatur przechowywania | TS | -40 | - | 85 | °C |
| Wilgotność względna — przechowywanie | PRS | 0 | - | 95 | % |
| Wilgotność względna — podczas pracy | PRO | 0 | - | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | - | 155 | - | Mb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |
| Różnicowe wahania napięcia wejściowego | VW | 400 | - | 2000 | mV | |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V | |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V | |
| TWADAWysoka logika | VTFH | 2.4 | - | VCC | V | |
| TWADANiski poziom logiczny | VTFL | VEE | - | VEE+0,4 | V | |
| Charakterystyka elektryczna odbiornika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |
| Wyjście różnicowe Swing napięcia | VNA ZEWNĄTRZ | 400 | - | 1000 | mV | |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC | V | |
| LOS Odbierz napięcie | VZGUBIONY | VEE | - | VEE+0,4 | V | |
Charakterystyka optyczna
| Charakterystyka nadajnika | ||||||||
|
Parametr |
Symbol | min |
Typ |
Maks | Jednostka | Notatki | ||
| Typ lasera |
LD |
|||||||
| Prędkość transmisji danych | - | - | 155 | - | Mb/s | |||
| Środkowy zakres długości fal | λ | 1480 | 1550 | 1580 | nm | |||
| Szerokość widmowa RMS przy -20dB |
Δλ | - |
- |
1 | nm | |||
| Średnia moc startowa nadajnika OFF | PWYŁĄCZONY | - | - | -40 | dBm | |||
| Uruchom moc optyczną | Dąsać się | -8 | - | -2 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur |
8.2 |
- | - | dB | |||
| Charakterystyka odbiornika | ||||||||
| Typ odbiornika | SZPILKA | |||||||
| Prędkość transmisji danych | - | - | 155 | - | Mb/s | |||
| Operacyjna centralna długość fali | λ | 1260 | 1310 | 1360 | nm | |||
| czułość odbiornika | Sen | - | - | -32 | dBm | 2 | ||
| Przeciążenie odbiornika | Psob | -8 | - | - | dBm | |||
| Twierdzenie LOS | LOSA | -45 | - | - | dBm | |||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -32 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |||
| Notatki | ||||||||
|
1. Dane dotyczące średniej mocy mają jedynie charakter informacyjny 2. Mierzone z 223-1 PRBS przy 155 Mb/s, BER<10-10 |
||||||||
Specyfikacje ogólne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Szybkość transmisji | BR | - | 155 | - | Mb/s | |
| Bitowy współczynnik błędów | BER | - | - | 10-10 |
