Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-Q81AA003-C

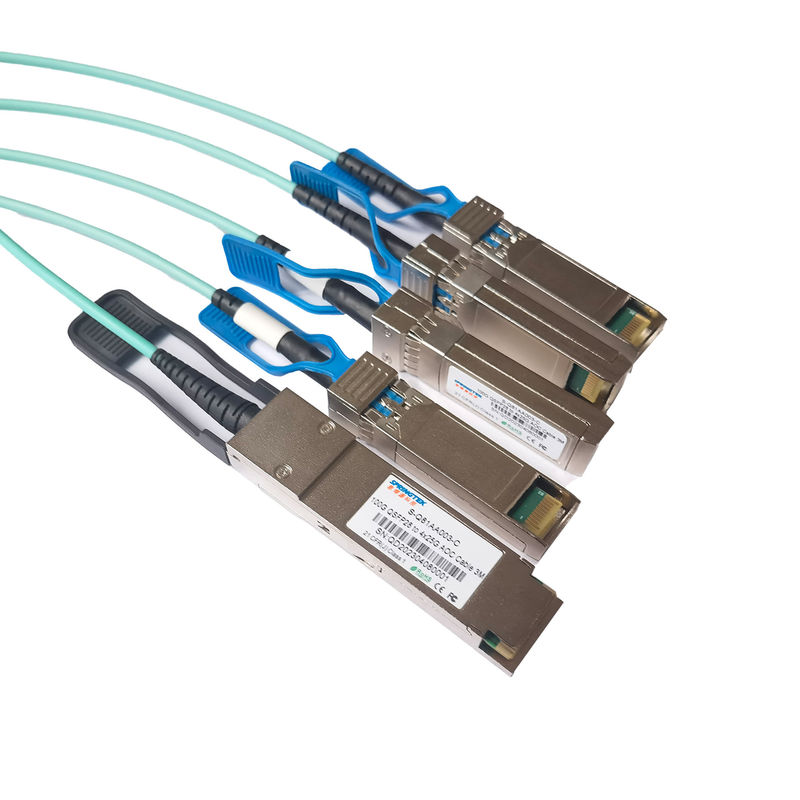

Aktywny kabel optyczny 100G QSFP28 do 4x SFP28 850nm 3M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-Q81AA003-C | Kabel 100G QSFP28 do 4x25G AOC 3M | 0 ~ 70 ℃ |
Opis
Zespoły Springtek 100G QSFP28 do 4xSFP28 AOC (aktywny kabel optyczny) są przeznaczone do obsługi 100G/4x25G Ethernet, InfiniBand 4x EDR i CPRI/eCPRI, odpowiednie dla centrów danych, łączy HPC (High-Performance Computing) i SAN (Storage Area Network) do 100m lub 300m nad OM4 MMF.
Cechy
Aplikacje
Standardl
Absolutne maksymalne oceny
| Parametr | Symbol | min | Maks | Jednostka |
| Temperatura otoczenia przechowywania | TSTG | -40 | 85 | ℃ |
| Wilgotność pracy | HO | 5 | 90 | % |
| Napięcie zasilania | Vcc | -0,3 | +3,6 | V |
| Napięcie wejściowe | VIN | -0,3 | VCC+0,3 | V |
| Uszkodzony próg na pas | DT | 3.4 | dBm |
Zalecane warunki pracy
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3.47 | ℃ |
| Wilgotność pracy | PR | 5 | 85 | % | |
| Szybkość transmisji danych na linię | PW | 2.5 | W | ||
| Szybkość transmisji danych, każda linia | DR | 25.78125 | Gb/s |
Nadajnik
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Różnicowe wahania napięcia wejściowego | Vin, str | 180 | 1100 | mW | ||
| Różnicowa impedancja wejściowa | Rin | - | 100 | - | Om | |
|
Napięcie wejściowe z pojedynczym zakończeniem Tolerancja |
Wint | -0,3 | 4 | V |
Odbiorca
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie wyjściowe z pojedynczym zakończeniem | -0,3 | 4 | V | |||
|
Różnicowe wahania napięcia wyjściowego |
Wout, s | 300 | 850 | mVpp |
Informacje o cyfrowym monitorowaniu diagnostycznym
| Parametr | Dokładność | Kalibrowanie | Notatka |
| Temperatura | ±3°C | Wewnętrzny | 0 ~ 70 ℃ |
| Napięcie | ±3% | Wewnętrzny | 3,1 ~ 3,5 V |
| Prąd polaryzacji | ±10% | Wewnętrzny | Określone przez wartość normalną |
| Moc TX | ±3dB | Wewnętrzny | -8,4 ~ 2,4 dBm |
| Moc RX | ±3dB | Wewnętrzny | -10,3 ~ 2,4 dBm |
