Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-PP25P003-C

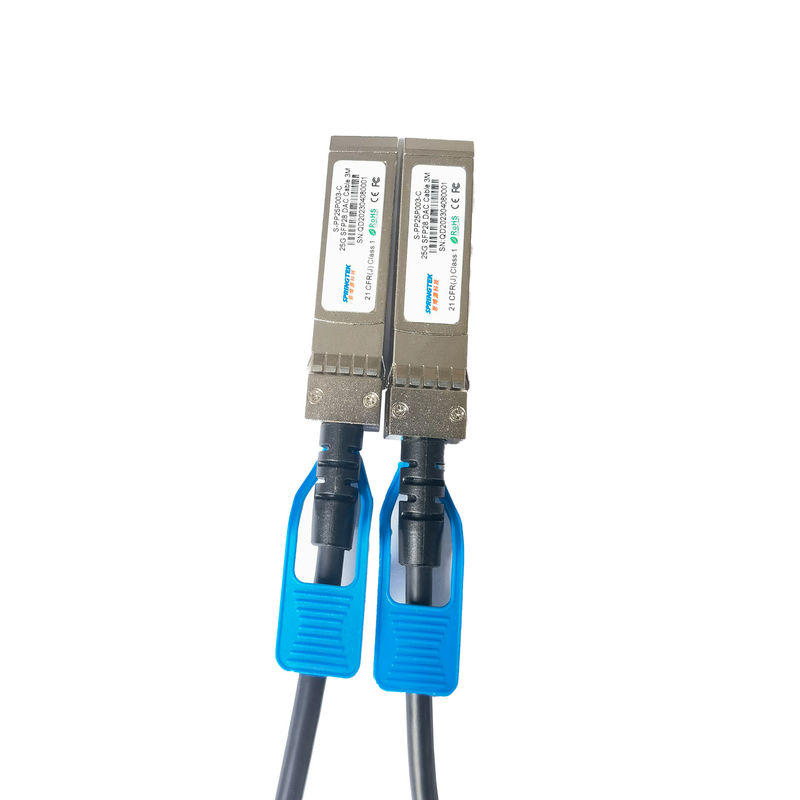

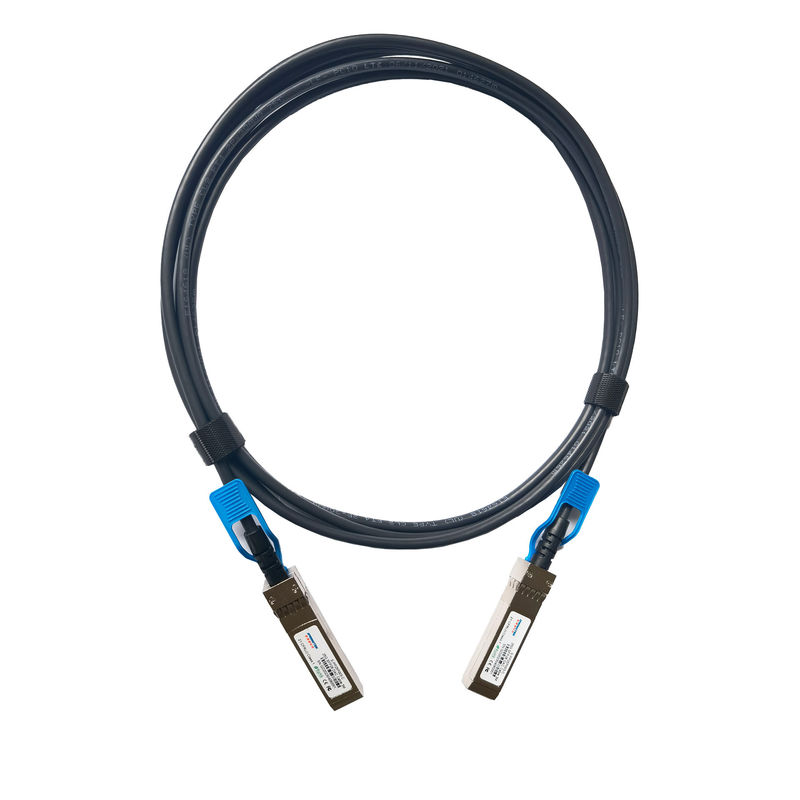

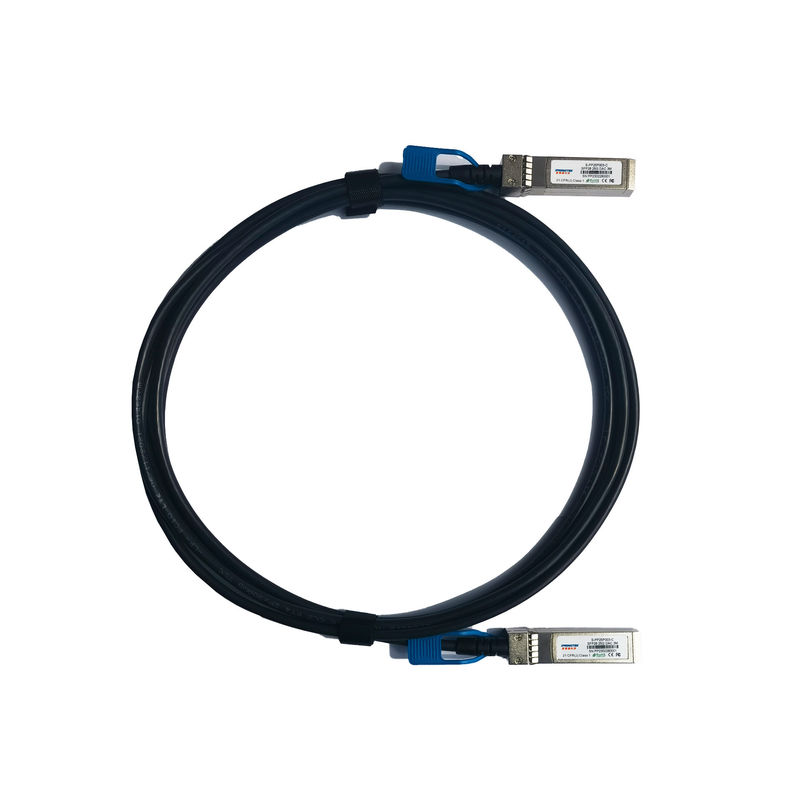

Kabel DAC 25G SFP28 3M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-PP25P003-C | Kabel DAC 25G SFP28 3M | 0 ~ 70 ℃ |
Opis
Kabel pasywny Springtek 25g SFP28 wykorzystuje ekranowany szybki kabel różnicowy, który jest zgodny ze standardem 25g Ethernet ieee802.3by i standardem sff-8402 sfp28, obsługuje szybkość transmisji 25g, a także jest kompatybilny w dół z aplikacjami o niskiej szybkości.Kabel pasywny Sfp28 jest preferowanym rozwiązaniem do zastosowań na krótkich odległościach o szybkości 25 g, które są szeroko stosowane w transmisji danych między centrum danych a szafą lub między sąsiednimi szafami.
Kabel pasywny Springtek 25g SFP28 Jego największymi cechami są niski koszt, bardzo niski pobór mocy (poniżej 0,1W) oraz wysoka niezawodność.
Cechy
Aplikacje
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Temperatura otoczenia przechowywania | Ts | -40 | +85 | °C | |
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Napięcie VCC3 | 3.14 | 3.3 | 3.47 | V |
| Pobór energii | 0,1 | W | |||
| Szybkość transmisji danych na linię | 1 | 25.78 | GB/s |
Charakterystyka dużej prędkości
| Wydajność | Symbol | min | Typ | Maks | Jednostka | Symbol |
| Impedancja różnicowa | RIN, PP | 90 | 110 | Ώ | ||
| Strata wtrąceniowa | SDD21 | 22.48 | dB | Przy 12,8906 GHz | ||
| Różnicowa strata zwrotu | SDD11 | Zobacz 1 | dB | Od 0,05 do 4,1 GHz | ||
| SDD22 | Zobacz 2 | dB | Od 4,1 do 19 GHz | |||
|
Wyjście w trybie wspólnym do trybu mmon strata zwrotu |
SCC11 |
2 |
dB | Od 0,2 do 19 GHz | ||
| SCC22 | ||||||
| Różnicowa utrata powrotu w trybie wspólnym | SCD11 | Zobacz 3 |
dB |
Od 0,01 do 12,89 | ||
| SCD22 | Widzieć | Od 12,89 do 19 GHz | ||||
| Różnicowa utrata konwersji trybu wspólnego | SCD21 | 10 | dB | Od 0,01 do 12,89 | ||
| Zobacz 5 | Od 12.89 do 15.7 | |||||
| 6.3 | Od 15,7 do 19 GHz | |||||
| Marża operacyjna kanału | KOM | 3 | dB | |||
|
Uwagi: 1. Współczynnik odbicia określony równaniem SDD11(dB) < 16,5 - 2 × SQRT(f ), gdzie f w GHz 2. Współczynnik odbicia określony równaniem SDD11(dB) < 10,66 - 14 × log10(f/5,5), gdzie f w GHz 3. Współczynnik odbicia określony równaniem SCD11(dB) < 22 - (20/25,78)*f, gdzie f w GHz 4. Współczynnik odbicia określony równaniem SCD11(dB) < 15 - (6/25,78)*f, gdzie f w GHz 5. Współczynnik odbicia określony równaniem SCD21(dB) < 27 - (29/22)*f, gdzie f |
||||||
