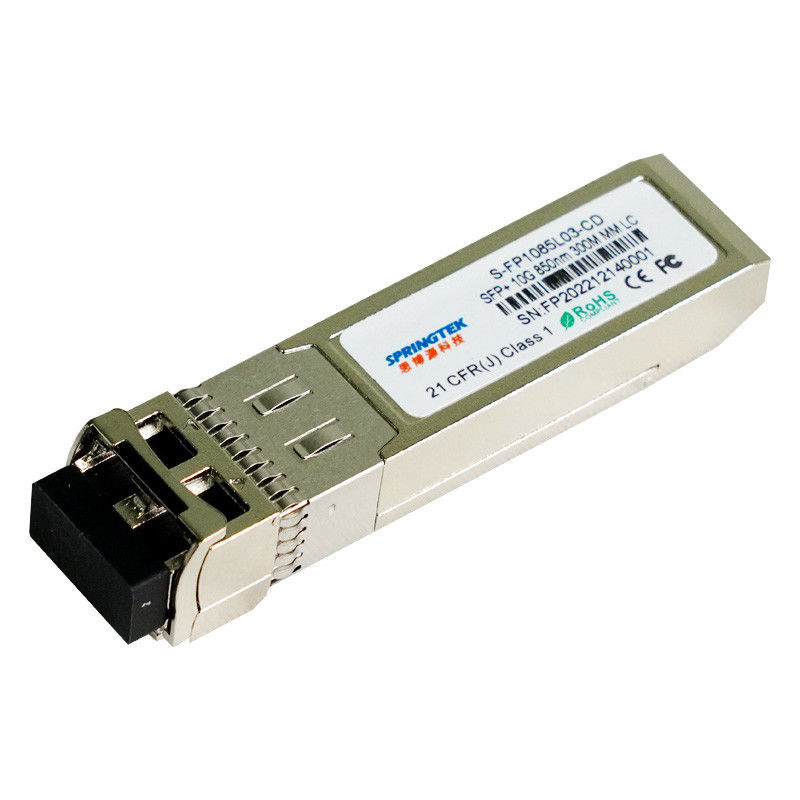

Transceiver optyczny 10G SFP+SR, złącze LC, 850nm do 300m nad MMF
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-FP1085L03-CD | SFP+, 10,3125 Gb/s, 850nm, SM, 300m, 0ºC~+70ºC, Z DDM |
| S-FP1085L03-ID | SFP+, 10,3125 Gb/s, 850nm, SM, 300m, -40ºC~+85ºC, Z DDM |
Opis
Transceiver Springtek 850nm SFP+ jest przeznaczony do przesyłania i odbierania danych optycznych przez światłowód wielomodowy dla sieci Ethernet 10G.
Interfejs elektryczny modułu jest zgodny ze specyfikacjami elektrycznymi SFI.Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów różnicowych.Linie danych są wewnętrznie sprzężone AC.Moduł zapewnia terminację różnicową i redukuje konwersję różnicową do trybu wspólnego w celu wysokiej jakości terminacji sygnału i niskiego poziomu EMI.
Cechy
Detektor laserowy 850nm VCSEL i fotodetektor PIN
Zgodność z interfejsem optycznym gniazda Duplex LC
Pojedynczy zasilacz +3,3 V
Możliwość podłączenia podczas pracy
Sprzężenie AC sygnałów CML
Międzynarodowy certyfikat bezpieczeństwa laserowego klasy 1
Zakres temperatury pracy:
Funkcja DDMI dostępna w trybie kalibracji wewnętrznej
Komercyjne: 0 ℃ ~ + 70 ℃
Zgodny z RoHS (bez ołowiu)
Aplikacje
kanał światłowodowy
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | - | 10.3125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 700 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V |
| Napięcie włączenia nadajnika | VPL | -0,3 | - | 0,8 | V |
| TWADAWysoka logika | VTFH | 2.4 | - | VCC+0,3 | V |
| TWADANiski poziom logiczny | VTFL | -0,3 | - | +0,4 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC+0,3 | V |
| LOS Odbierz napięcie | VZGUBIONY | -0,3 | - | +0,4 | V |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | ||
| Charakterystyka nadajnika | ||||||||
| Typ lasera | FP | |||||||
| Środkowy zakres długości fal | λ | 840 | 850 | 860 | nm | |||
| Szerokość widmowa RMS | Δλ | - | - | 0,45 | nm | |||
| Średnia moc startowa nadajnika OFF | PWYŁĄCZONY | - | - | -30 | dBm | |||
| Uruchom moc optyczną | Dąsać się | -5 | - | -1 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | - | - | dB | |||
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | |||
| Optyczna tolerancja strat odbiciowych | - | - | 12 | dB | ||||
| Nadajnik i kara za rozproszenie | TDP | - | - | 3.9 | dB | |||
| Schemat oka | Po filtrowaniu jest zgodny z maskami na oczy IEEE802.3ae | |||||||
| Charakterystyka odbiornika | ||||||||
| Typ odbiornika | SZPILKA | |||||||
| Operacyjna centralna długość fali | λ | 840 | - | 860 | nm | |||
| czułość odbiornika | Sen | - | - | -10 | dBm | 2 | ||
| Przeciążenie odbiornika | Psob | 0,5 | - | - | dBm | |||
| Odbicie odbiornika | RFL | - | - | -12 | dB | |||
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -17 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |||
| Notatki | ||||||||
|
||||||||
