Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-Q52AA007-C

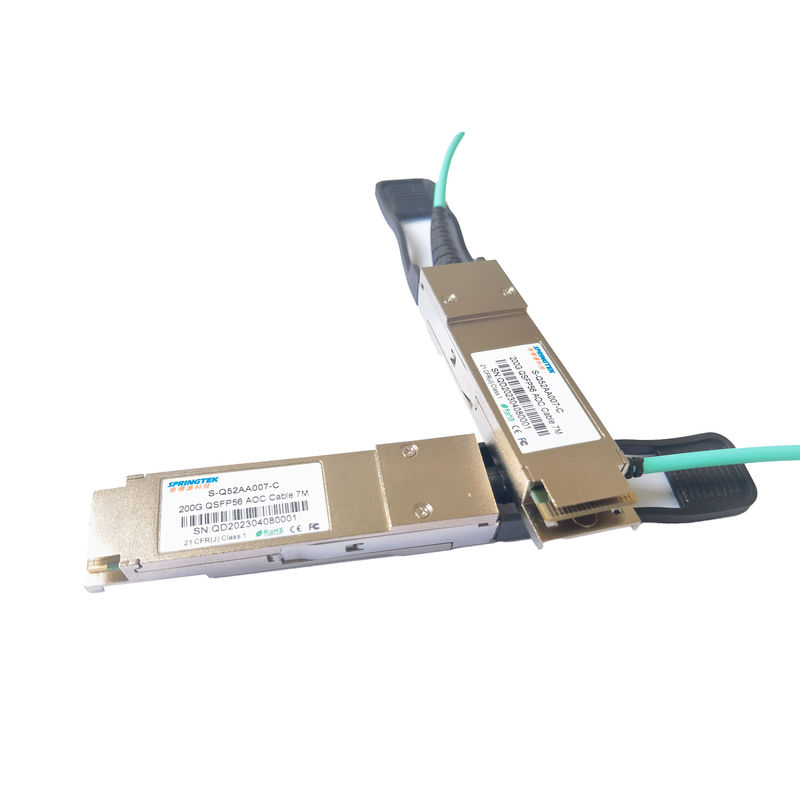

200G QSFP56 do QSFP56 Kabel AOC 7M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-Q52AA007-C |
Kabel 200G QSFP56 AOC 7M |
0 ~ 70 ℃ |
Opis
Moduły optycznego nadajnika-odbiornika Springtek 200G QSFP56 są przeznaczone do użytku w łączach 200Gigabit Ethernet przez światłowód wielomodowy OM3/OM4/OM5.Są zgodne ze specyfikacją QSFP MSA i IEEE 802.3cd 200GBASE-SR4.Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C zgodnie z specyfikacją CMIS V4.0.
Springtek 200G QSFP56 Transceiver optyczny jest zgodny z dyrektywą RoHS 2.0 i nie zawiera ołowiu zgodnie z dyrektywą 2011/65/UE.
Cechy
Aplikacje
Absolutne maksymalne oceny
Należy zauważyć, że działanie przekraczające wszelkie indywidualne bezwzględne maksymalne wartości znamionowe może spowodować trwałe uszkodzenie tego modułu.
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Temperatura przechowywania | TS | -20 | - | 85 | ℃ |
| Wilgotność względna | PR | 0 | - | 85 | % |
| Temperatura robocza obudowy | Sprawa | 0 | - | 70 | ℃ |
| Napięcie zasilania | VCC | -0,5 | - | 3.6 | V |
Zalecane warunki pracy
Zalecane środowisko pracy określa parametry, dla których obowiązują właściwości elektryczne i optyczne, o ile nie zaznaczono inaczej.
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Napięcie zasilania | VCC | 3.135 | 3.300 | 3.465 | V |
| Temperatura obudowy operacyjnej | TC | 0 | 25 | 70 | °C |
Nadajnik
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Prędkość sygnalizacyjna na pas | PRBS31Q@26.5625Gbd PAM4 | GB/s | |||
| Środkowa długość fali | C | 840 | 850 | 860 | nm |
| Różnicowa impedancja wejściowa | Zin | 90 | 100 | 110 | Om |
| Różnicowe napięcie wejściowe | Vin | -- | 900 | - | mVp-p |
| Niedopasowanie zakończenia różnicowego | - | - | - | 10 | % |
| Napięcie wspólne prądu stałego | - | -350 | - | 2850 | mV |
Odbiorca
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Prędkość sygnalizacyjna na pas | PRBS31Q@26.5625Gbd PAM4 | GB/s | |||
| Środkowa długość fali | LC | 840 | 850 | 860 | nm |
| Niedopasowanie zakończenia różnicowego | - | - | - | 10 | % |
| Różnicowa impedancja wyjściowa | Zut | 90 | 100 | 110 | Om |
| Różnicowe napięcie wyjściowe | Vout | - | - | 900 | mVp-p |
| Napięcie wspólne prądu stałego | - | -350 | 2850 | mV | |
| Szybkość transmisji błędów | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
