Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AA010-C

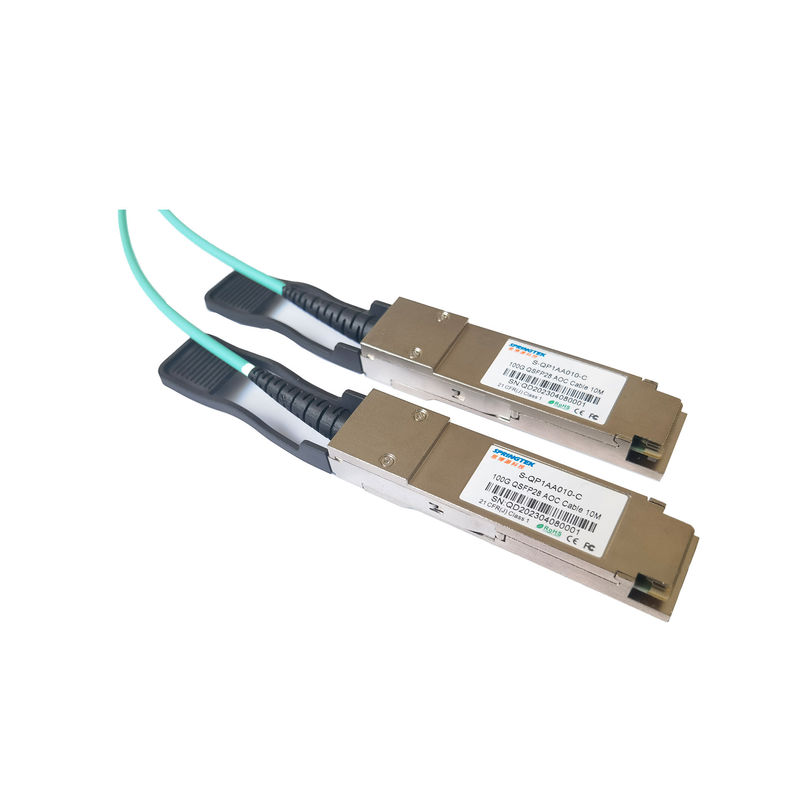

100G QSFP28 do QSFP28 Kabel AOC 10M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-QP1AA010-C | Kabel 100G QSFP28 AOC 10M | 0 ~ 70 ℃ |
Opis
Ten produkt to czterokanałowy, podłączany, równoległy światłowód QSFP8 AOC do zastosowań 100 Gigabit Ethernet, Infiniband EDR.To urządzenie nadawczo-odbiorcze jest modułem o wysokiej wydajności do wielopasmowej transmisji danych krótkiego zasięgu i zastosowań połączeniowych.Integruje cztery linie danych w każdym kierunku z przepustowością 100 Gb/s.
Długość aktywnego kabla optycznego Springtek 100G QSFP28 wynosi do 70 metrów nad OM3 MMF lub 100 metrów nad OM4 MMF.Moduły te są przeznaczone do pracy w wielomodowych systemach światłowodowych przy nominalnej długości fali 850 nm.Interfejs elektryczny wykorzystuje 38-stykowe złącze krawędziowe.
Cechy
Aplikacje
Standardl
Absolutne maksymalne oceny
Należy zauważyć, że działanie przekraczające wszelkie indywidualne bezwzględne maksymalne wartości znamionowe może spowodować trwałe uszkodzenie tego modułu.
| Parametr | Symbol | min | Maks | Jednostka |
| Temperatura otoczenia przechowywania | TSTG | -40 | 85 | ℃ |
| Temperatura obudowy operacyjnej | Tc | 0 | 70 | ℃ |
| Wilgotność pracy | HO | 5 | 85 | % |
| Napięcie zasilania | Vcc | 0 | +3,6 | V |
Zalecane warunki pracy
Zalecane środowisko pracy określa parametry, dla których obowiązują właściwości elektryczne i optyczne, o ile nie zaznaczono inaczej.
| Parametr | Symbol | min | Typowy | Maks | Jednostki | Notatki |
| Sprawa operacyjna Temperatura |
TC | 0 | 25 | 70 | °C | |
| Napięcie zasilania | Vcc | 3.135 | 3.3 | 3.465 | V | |
| Szybkość transmisji danych, każda linia | 25.78125 | GB/s | ||||
| Dokładność szybkości transmisji danych | -100 | 100 | ppm | |||
| Wysokie napięcie wejściowe sterowania | 2 | Vcc | V | |||
| Niskie napięcie wejściowe sterowania | 0 | 0,8 | V |
Nadajnik
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie różnicowe przeciążenia pk-pk |
TP1a | 900 | mV | |||
| Napięcie w trybie wspólnym (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Zakończenie różnicowe Niezgodność rezystancji |
TP1 | 10 | % | Przy 1MHz | ||
| Różnicowa strata zwrotu (SDD11) |
TP1 | Patrz CEI-28G-VSR Równanie 13-19 |
dB | |||
| Tryb wspólny na różnicowy konwersja i różnica do Konwersja trybu wspólnego (SDC11, SCD11) |
TP1 | Patrz CEI-28G-VSR Równanie 13-20 |
dB | |||
Stresujący test wejściowy |
TP1a | Patrz rozdział CEI-28G-VSR 13.3.11.2.1 |
Odbiorca
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie różnicowe, pk-pk | TP4 | 900 | mV | |||
| Napięcie w trybie wspólnym (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Szum w trybie wspólnym, RMS | TP4 | 17,5 | mV | |||
| Zakończenie różnicowe Niezgodność rezystancji |
TP4 | 10 | % | Przy 1 MHz | ||
| Różnicowa strata zwrotu (SDD22) |
TP4 | Patrz CEI-28G-VSR Równanie 13-19 |
dB | |||
| Tryb wspólny na różnicowy konwersja i różnica do Konwersja trybu wspólnego (SDC22, SCD22) |
TP4 | Patrz CEI-28G-VSR Równanie 13-21 |
dB | |||
| Utrata powrotu w trybie wspólnym (SCC22) |
TP4 | -2 | dB | 3 | ||
| Czas przejścia, 20 do 80% | TP4 | 9.5 | ps | |||
| Pionowe zamknięcie oczu (VEC) | TP4 | 5.5 | dB | |||
| Szerokość oczu z prawdopodobieństwem 10-15 (EW15) |
TP4 | 0,57 | interfejs użytkownika | |||
| Wysokość oczu na poziomie 10-15 (EH15) |
TP4 | 228 | mV | |||
| Uwagi: 1. Na terminal. 2. Vcm jest generowany przez hosta.Specyfikacja obejmuje wpływ napięcia przesunięcia masy. 3. Od 250 MHz do 30 GHz |
||||||
