Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:

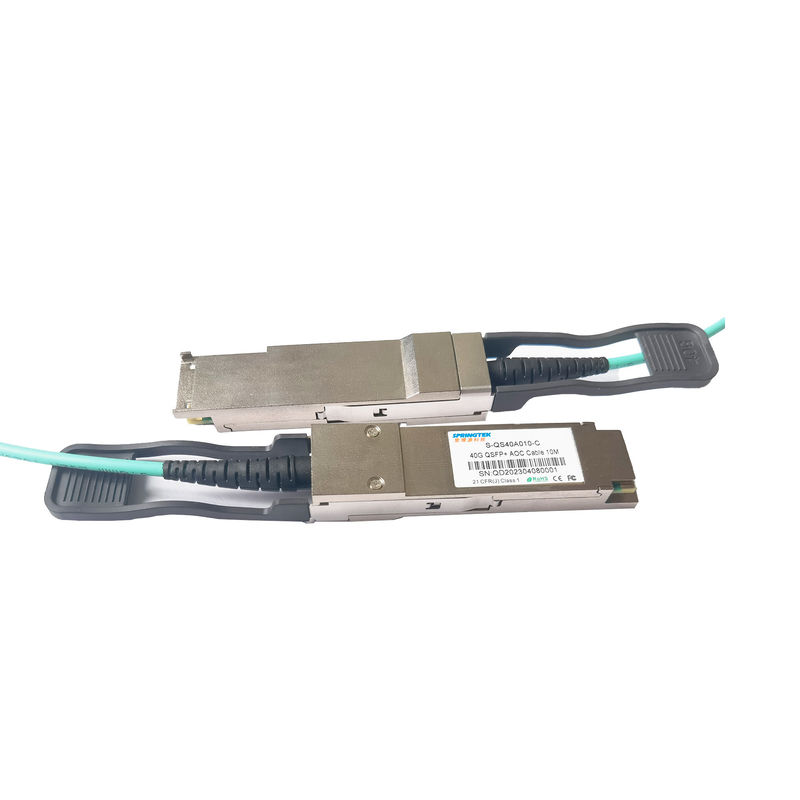

S-QS40A010-C
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-QS40A010-C |
Kabel 40G QSFP+ AOC 10M |
0 ~ 70 ℃ |
Opis
Produkt Springtek 40G QSFP + AOC to równoległy aktywny kabel optyczny o wysokiej szybkości transmisji danych, który pozwala przezwyciężyć ograniczenia przepustowości tradycyjnego kabla miedzianego.Springtek 40G QSFP+AOC oferuje 4 niezależne kanały transmisji danych i 4 kanały odbioru danych za pośrednictwem wielomodowych włókien taśmowych, z których każdy może pracować z szybkością 10 Gb/s. W rezultacie łączna szybkość transmisji danych 40 Gb/s na odległość 100 metrów może zostać osiągnięta dzięki temu produkt, wspierający ultraszybką wymianę danych obliczeniowych.
Produkt Springtek został zaprojektowany z uwzględnieniem współczynnika kształtu, połączenia optycznego/elektrycznego zgodnie z umową QSFP+ Multi-Source Agreement (MSA). Został zaprojektowany tak, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.
Cechy
Aplikacje
Standardl
Absolutne maksymalne oceny
| Parametr | Symbol | min | Maks | Jednostka |
| Temperatura otoczenia przechowywania | TSTG | -40 | 85 | ℃ |
| Temperatura obudowy operacyjnej | Tc | 0 | 70 | ℃ |
| Wilgotność pracy | HO | 5 | 85 | % |
| Napięcie zasilania | Vcc | 0 | +3,6 | V |
Zalecane warunki pracy
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3.47 | V |
| Wysokie napięcie wejściowe sterowania | 2 | VCC | V | ||
| Niskie napięcie wejściowe sterowania | 0 | 0,8 | V | ||
| Szybkość transmisji danych, każda linia | 10.3125 | 11.2 | Gb/s |
Nadajnik
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
|
Tolerancja napięcia wejściowego Single Ended |
-0,3 | 4 | V | |||
|
Tolerancja napięcia wejściowego w trybie wspólnym AC |
15 | mV | RMS | |||
|
Różnicowy próg wahań napięcia wejściowego |
50 | mVpp |
LOSA Próg |
|||
| Różnicowe wahania napięcia wejściowego | Vin, str | 180 | 1200 | mVpp | ||
| Różnicowa impedancja wejściowa | Zin | 90 | 100 | 110 | Om | |
|
Tolerancja napięcia wejściowego z pojedynczym zakończeniem |
-0,3 | 4 | V | |||
| Parametr S wejścia różnicowego | SDD11 | < -12 + 2 × SQRT(f), gdzie f w GHz. | dB | 0,01-4,1 GHz | ||
| < -6,3 + 13 × log10 (f/5,5), przy f w GHz | dB | 4,1-11,1 GHz | ||||
|
Odbita różnica do konwersji trybu wspólnego |
SCD11 | -10 | dB | 0,01-11,1 GHz | ||
Odbiorca
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie wyjściowe z pojedynczym zakończeniem | -0,3 | 4 | V | |||
|
Napięcie wyjściowe AC w trybie wspólnym |
7,5 | mV | RMS | |||
|
Różnicowe wahania napięcia wyjściowego |
Wout, s | 400 | 800 | mVpp | ||
| Różnicowa impedancja wyjściowa | Zut | 90 | 100 | 110 | Om | |
|
Parametr S wyjścia różnicowego |
SDD22 | < -12 + 2 × SQRT(f ), gdzie f w GHz | dB | 0,01-4,1 GHz | ||
| < -6,3 + 13 × log10 (f/5,5), przy f w GHz | dB | 4,1-11,1 GHz | ||||
|
Współczynnik odbicia wyjścia w trybie wspólnym |
SCC22 | < -7 + 1,6 × f, z f w GHz | dB | 0,01-2,5 GHz | ||
| -3 | dB | 2,5-11,1 GHz | ||||
| Całkowite zamieszanie | 0,38 | interfejs użytkownika | ||||
| Jitter deterministyczny | 0,64 | interfejs użytkownika | ||||
