Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-PP25A001-C

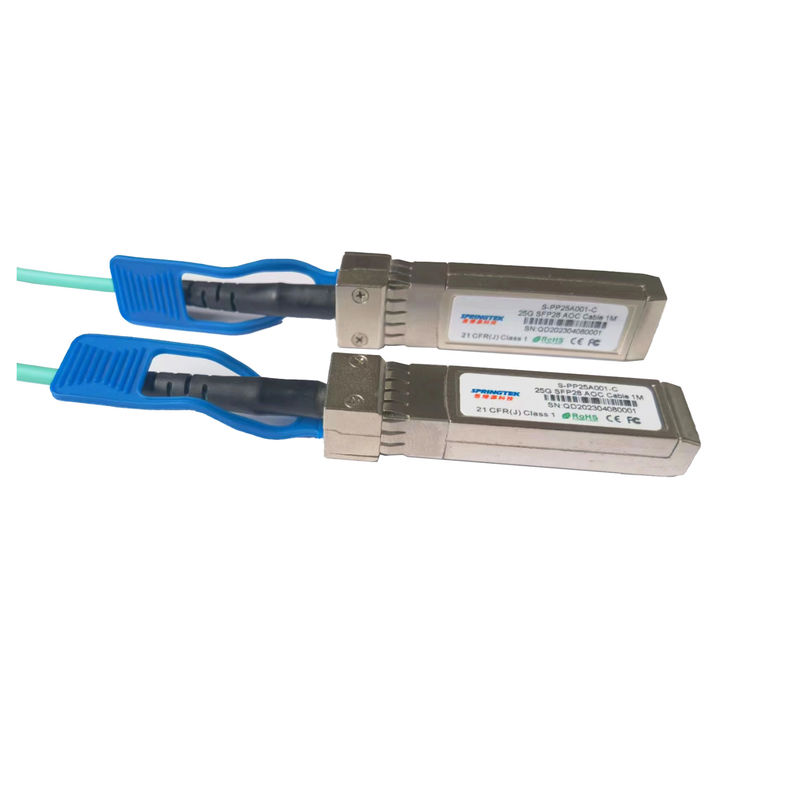

Kabel 25G SFP28 do SFP28 AOC 1M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-PP25A001-C | Kabel 25G SFP28 AOC 1M | 0 ~ 70 ℃ |
Opis
Aktywne kable optyczne Springtek SFP28 to bezpośrednio podłączane zespoły światłowodowe ze złączami SFP28.Nadają się do bardzo krótkich odległości i oferują ekonomiczny sposób łączenia w ramach szaf i między sąsiednimi szafami.
Długość aktywnego kabla optycznego Springtek SFP28 wynosi do 70 metrów w przypadku OM3 MMF lub 100 metrów w przypadku OM4 MMF.Ten moduł jest przeznaczony do pracy w wielomodowych systemach światłowodowych przy nominalnej długości fali 850 nm.
Cechy
Aplikacje
Standardl
Absolutne maksymalne oceny
| Parametr | Symbol | min | Maks | Jednostka |
| Temperatura przechowywania | Ts | -20 | +85 | °C |
| Temperatura obudowy operacyjnej | Tc | 0 | 70 | °C |
| Wilgotność pracy | PR | 0 | 85 | % |
| Napięcie zasilania | Vcc | -0,3 | 3.6 | V |
|
Notatka: Uszkodzenie może wystąpić, jeśli transceiver zostanie poddany warunkom wykraczającym poza ograniczenia. |
||||
Zalecane warunki pracy
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.135 | 3.3 | 3.465 | V |
| Prąd zasilania | Icc | 300 | mama | ||
| Szybkość transmisji | BR | 25.78125 | Gb/s |
Nadajnik
Poniższe charakterystyki elektryczne są zdefiniowane w zalecanym środowisku operacyjnym, chyba że określono inaczej.
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie różnicowe przeciążenia pk-pk | TP1a | 900 | mV | |||
| Napięcie w trybie wspólnym (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Niedopasowanie rezystancji zakończenia różnicowego | TP1 | 10 | % | Przy 1MHz | ||
| Różnicowa strata zwrotu (SDD11) | TP1 | Patrz CEI-28G-VSR Równanie 13-19 |
dB | |||
| Konwersja trybu wspólnego na tryb różnicowy i konwersja trybu różnicowego na tryb wspólny (SDC11, SCD11) | TP1 | Patrz CEI-28G-VSR Równanie 13-20 |
dB | |||
Stresujący test wejściowy |
TP1a | Patrz CEI-28G-SR Sekcja 13.3.11.2.1 |
Odbiorca
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki |
| Napięcie różnicowe, pk-pk | TP4 | 900 | mV | |||
| Napięcie w trybie wspólnym (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Szum w trybie wspólnym, RMS | TP4 | 17,5 | mV | |||
| Niedopasowanie rezystancji zakończenia różnicowego | TP4 | 10 | % | Przy 1 MHz | ||
| Różnicowa strata zwrotu (SDD22) | TP4 | Patrz CEI-28G-VSR Równanie 13-19 |
dB | |||
| Konwersja trybu wspólnego na tryb różnicowy i konwersja trybu różnicowego na tryb wspólny (SDC22, SCD22) | TP4 | Patrz CEI-28G-VSR Równanie 13-21 |
dB | |||
| Utrata powrotu w trybie wspólnym (SCC22) | TP4 | -2 | dB | 3 | ||
| Czas przejścia, 20 do 80% | TP4 | 9.5 | ps | |||
| Pionowe zamknięcie oczu (VEC) | TP4 | 5.5 | dB | |||
| Szerokość oczu na 10-15prawdopodobieństwo (EW15) | TP4 | 0,57 | interfejs użytkownika | |||
| Wysokość oczu na 10-15prawdopodobieństwo (EH15) | TP4 | 228 | mV | |||
| Uwagi: 1 Na terminal. 2. Vcm jest generowany przez hosta.Specyfikacja obejmuje wpływ napięcia przesunięcia masy. 3. Od 250MHz do 30GHz.. |
||||||
