Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-FP10P001-C

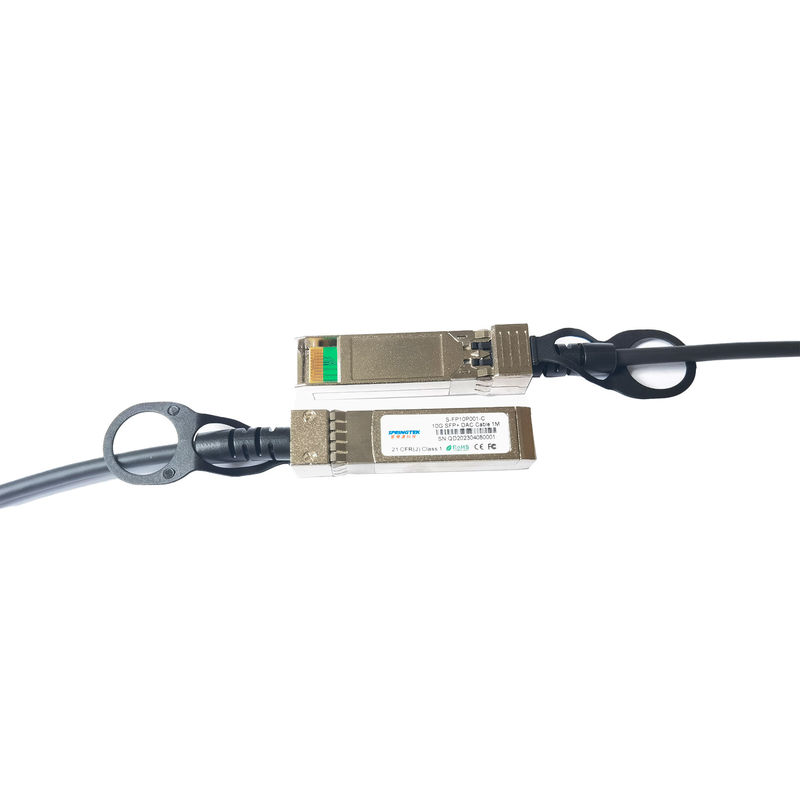

Kabel DAC 1M Pasywny kabel 10G SFP+ 30AWG z bezpośrednim podłączeniem
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-FP10P001-C | Kabel 10G SFP+ DAC 1M | 0 ~ 70 ℃ |
Opis
Pasywne zespoły kabli Springtek 10 Gb/s SFP+ to wydajne, ekonomiczne rozwiązania I/O do zastosowań 10GEthernet i 10G Fibre Channel.Miedziane moduły SFP+ pozwalają producentom sprzętu osiągnąć wysoką gęstość portów, konfigurowalność i wykorzystanie przy bardzo niskich nakładach i zmniejszonym budżecie mocy.Zespoły kabli o dużej szybkości spełniają, a nawet przewyższają wymagania standardów branżowych Gigabit Ethernet i Fibre Channel w zakresie wydajności i niezawodności.
Cechy
Aplikacje
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Temperatura otoczenia przechowywania | Ts | -40 | +85 | °C | |
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Wilgotność względna (bez kondensacji) | RS | - | 85 | % |
Systemy
| Wydajność | Głoska bezdźwięczna |
|
Szybkość linii 10,5 Gb/s, pełny dupleks Współczynnik błędów bitowych: lepszy niż 10E-12 |
Standardowy w branży przewód miedziany typu Small Form-Factor Pluggable (SFP+) z możliwością podłączania podczas pracy, dostępny jako 7 m, 10 m lub 15 m. |
Definicje pinów
| Szpilka | Logika | Symbol | Nazwa/Opis | Notatki |
| 1 | VeeT | Uziemienie nadajnika | ||
| 2 | LV-TTL-O | TX_Błąd | Nie dotyczy | 1 |
| 3 | LV-TTL-I | TX_DIS | Wyłączenie nadajnika | 2 |
| 4 | LV-TTL-I/O | SDA | Dane seryjne przewodu holowniczego | |
| 5 | LV-TTL-I | SCL | Zegar szeregowy liny holowniczej | |
| 6 | MOD_DEF0 | Moduł obecny, połącz się z VeeT | ||
| 7 | LV-TTL-I | RS0 | Nie dotyczy | 1 |
| 8 | LV-TTL-O | LOS | Utrata sygnału | 2 |
| 9 | LV-TTL-I | RS1 | Nie dotyczy | 1 |
| 10 | Skręcać | Uziemienie odbiornika | ||
| 11 | Skręcać | Uziemienie odbiornika | ||
| 12 | CML-O | R & D- | Odwrócone dane odbiornika | |
| 13 | CML-O | RD+ | Dane odbiornika nieodwrócone | |
| 14 | Skręcać | Uziemienie odbiornika | ||
| 15 | VccR | Zasilanie odbiornika 3,3 V | ||
| 16 | VccT | Zasilanie nadajnika 3,3 V | ||
| 17 | VeeT | Uziemienie nadajnika | ||
| 18 | CML-I | TD+ | Dane nadajnika nieodwrócone | |
| 19 | CML_I | TD- | Odwrócone dane nadajnika | |
| 20 | VeeT | Uziemienie nadajnika | ||
|
Uwagi: 1. Sygnały nieobsługiwane w SFP+ Miedź ściągnięta do VeeT z rezystorem 30K omów 2. Aktywne zespoły kabli nie obsługują LOS i TX_DIS |
||||
