Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AP002-C

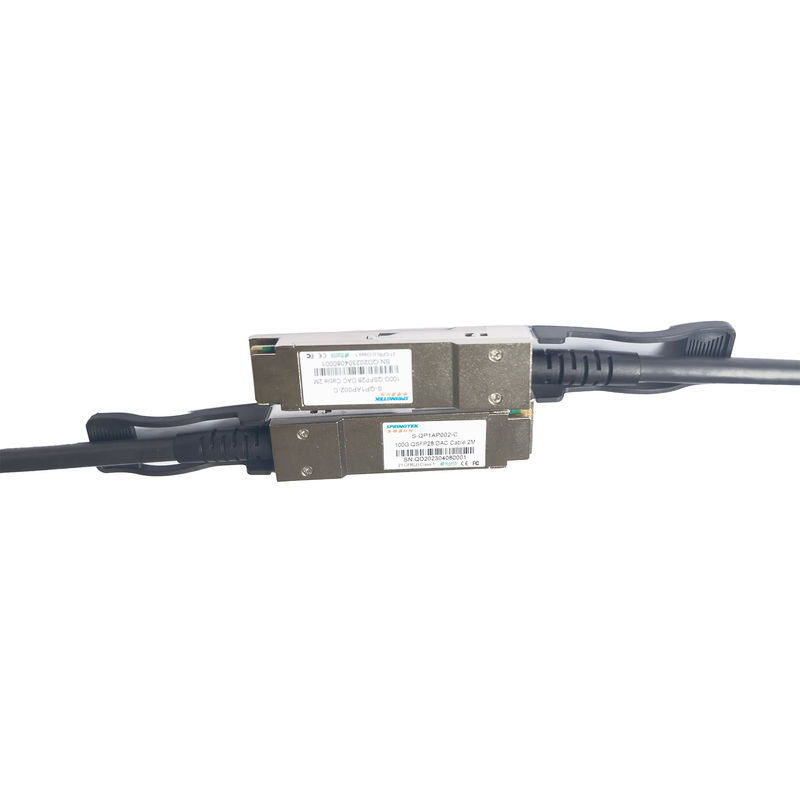

Kabel DAC 100G QSFP28 do QSFP28 2M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-QP1AP002-C | Kabel DAC 100G QSFP28 2M | 0 ~ 70 ℃ |
Opis
Pasywne produkty do montażu kabli Springtek 100G QSFP28, oparte na strukturze 4 x25G lub 4 x28G, produkt może dobrze zaspokoić przełączniki 100G nowej generacji, serwery, routery i inne produkty o wymaganiach aplikacji.
Kabel Springtek 100G QSFP28 przyjmuje zoptymalizowaną konstrukcję w celu zmniejszenia przesłuchów i strat wtrąceniowych, doskonałej integralności sygnału, w pełni zgodny ze standardami 100G Ethernet i Infiniband EDR nowej generacji.
Cechy
Aplikacje
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Temperatura otoczenia przechowywania | -40 | +85 | °C | ||
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Napięcie zasilania | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Szybkość transmisji danych na linię | 1 | 100 | GB/s |
Charakterystyka dużej prędkości
| Parametr | symbol | min | Typowy | Maks | Uni | Notatka |
| Impedancja różnicowa | RIN,P- | 90 | 110 | Ώ | ||
| Strata wtrąceniowa | SDD21 | 22.48 | dB | Przy 12,8906 GHz | ||
|
Różnicowa strata zwrotu |
SDD11 | Zobacz 1 | dB | Od 0,05 do 4,1 GHz | ||
| SDD22 | Zobacz 2 | dB | Od 4,1 do 19 GHz | |||
| Utrata powrotu wyjścia w trybie wspólnym do trybu wspólnego | SCC11 |
2 |
dB |
Od 0,2 do 19 GHz |
||
| SCC22 | ||||||
| Różnicowa utrata powrotu w trybie wspólnym | SCD11 | Zobacz 3 |
dB |
Od 0,01 do 12,89 | ||
| SCD22 | Zobacz 4 | Od 12,89 do 19 GHz | ||||
| Różnicowa utrata konwersji trybu wspólnego |
SCD21 |
10 |
dB |
Od 0,01 do 12,89 | ||
| Zobacz 5 | Od 12.89 do 15.7 | |||||
| 6.3 | Od 15,7 do 19 GHz | |||||
| Marża operacyjna kanału | KOM | 3 | dB | |||
|
Uwagi: 1. Współczynnik odbicia określony równaniem SDD11(dB) < 16,5 - 2 × SQRT(f ), gdzie f w GHz 2. Współczynnik odbicia określony równaniem SDD11(dB) < 10,66 - 14 × log10(f/5,5), gdzie f w GHz 3. Współczynnik odbicia określony równaniem SCD11(dB) < 22 - (20/25,78)*f, gdzie f w GHz 4. Współczynnik odbicia określony równaniem SCD11(dB) < 15 - (6/25,78)*f, gdzie f w GHz 5. Współczynnik odbicia określony równaniem SCD21(dB) < 27 - (29/22)*f, gdzie f w GHz |
||||||
