Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-Q52AP002-C

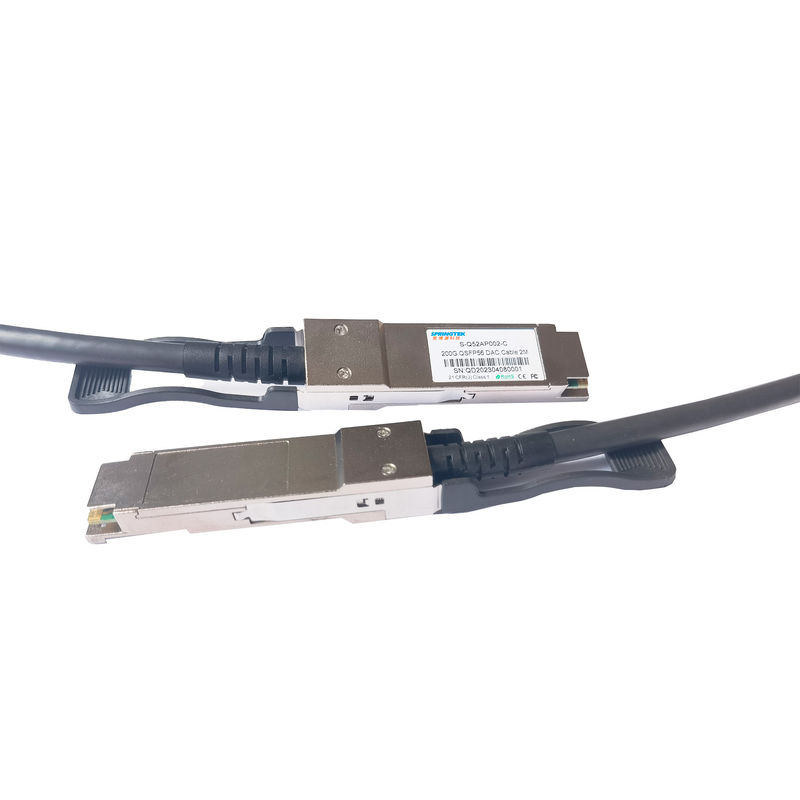

Kabel DAC 200G QSFP56 do QSFP56 2M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
|
S-Q52AP002-C |
Kabel DAC 200G QSFP56 2M |
0 ~ 70 ℃ |
Opis
Pasywny kabel miedziany Springtek 200G QSFP5 zawiera osiem różnicowych par miedzianych, zapewniając cztery kanały transmisji danych z prędkością do 56 Gb/s (PAM4) na kanał i spełnia wymagania 200G Ethernet i InfiniBand.Dostępny w szerokim zakresie grubości przewodów — od 26AWG do 30AWG — ten miedziany kabel 200G charakteryzuje się niską tłumiennością wtrąceniową i niskim przesłuchem.
Springtek 200G QSFP56 wykorzystuje do transmisji sygnały PAM4, co podwaja szybkość.Istnieją jednak bardziej rygorystyczne wymagania dotyczące strat wtrąceniowych kabli.W przypadku szczegółowych wymagań, zaprojektowany do zastosowań w centrach danych, sieciach i rynkach telekomunikacyjnych, które wymagają szybkiego, niezawodnego montażu kabli, ten produkt nowej generacji ma ten sam interfejs współpracujący z formatem QSFP+, dzięki czemu jest wstecznie kompatybilny z istniejącymi portami QSFP.
Cechy
Aplikacje
Zalecane warunki pracy
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Temperatura otoczenia przechowywania | -40 | +85 | °C | ||
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Napięcie zasilania | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Wilgotność względna (bez kondensacji) | RS | 35 | 60 | % | |
| Napięcie na wejściu LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Prąd zasilania | ICC3 | 15 | mama | ||
| Całkowite zużycie energii | Pd | 0,05 | W | ||
|
Uwagi: 1. Stres lub warunki wykraczające poza powyższy zakres mogą spowodować trwałe uszkodzenie urządzenia. 2．To jest tylko ocena obciążenia i funkcjonalne działanie urządzenia w tych lub innych warunkach powyżej wymienionych w sekcjach operacyjnych tej specyfikacji nie ma zastosowania. 3．Narażenie na bezwzględne maksymalne wartości znamionowe przez dłuższy czas może mieć wpływ na niezawodność urządzenia. |
|||||
Charakterystyka dużej prędkości
| Parametr | Symbol | min | Typowy al | Maks | Jednostka | Notatka |
| Impedancja różnicowa | RIN, PP | 90 | 110 | Ώ | ||
| Strata wtrąceniowa | SDD21 | -16.06 | dB | Przy 13,28 GHz | ||
|
Różnicowa strata zwrotu |
SDD11 | Zobacz 1 | dB | Od 0,05 do 4,1 GHz | ||
| SDD22 | Zobacz 2 | dB | Od 4,1 do 19 GHz | |||
| Utrata powrotu wyjścia w trybie wspólnym do trybu wspólnego | SCC11 |
|
-2 |
dB |
Od 0,2 do 19 GHz |
|
| SCC22 | ||||||
|
Różnicowa utrata powrotu w trybie wspólnym |
SCD11 | Zobacz 3 |
dB |
Od 0,01 do 12,89 GHz | ||
| SCD22 | Zobacz 4 | Od 12,89 do 19 GHz | ||||
|
Różnicowa utrata konwersji trybu wspólnego |
SCD21 |
-10 |
dB |
Od 0,01 do 12,89 GHz | ||
| Zobacz 5 | Od 12,89 do 15,7 GHz | |||||
| -6,3 | Od 15,7 do 19 GHz |
