Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-Q81AP001-C

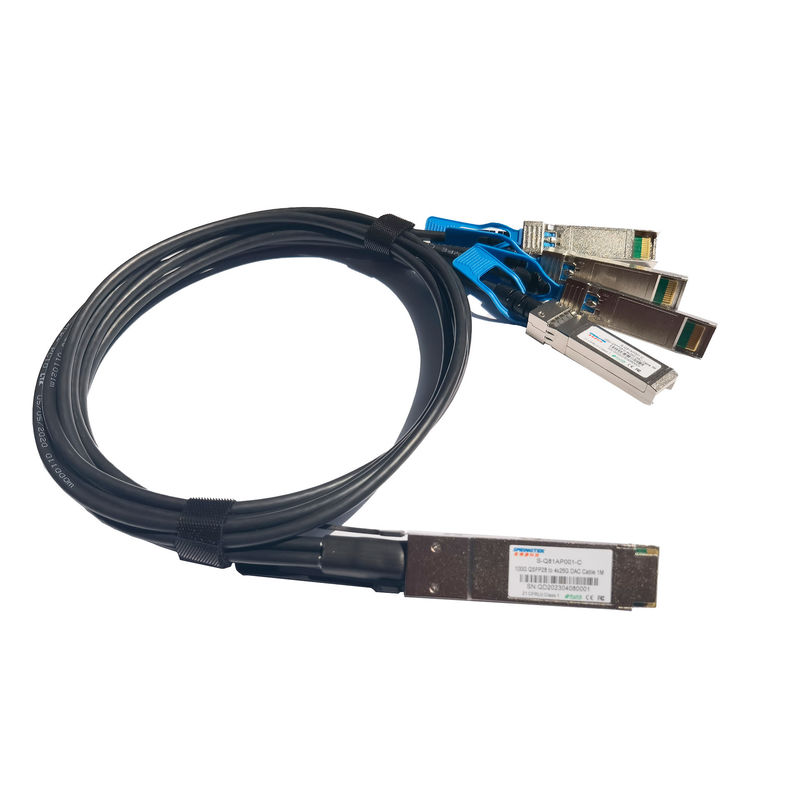

Kabel DAC 100G QSFP28 do 4xSFP28 1M
Informacje dotyczące zamawiania
| Numer części | Opis produktu | Specyfikacja światłowodu |
| S-Q81AP001-C | Kabel DAC 100G QSFP28 do 4x25G 1M | 0 ~ 70 ℃ |
Opis
Pasywny kabel miedziany Springtek 100G QSFP28 do 4x 25G SFP28 z bezpośrednim podłączeniem nadaje się do bardzo krótkich odległości i oferuje wysoce opłacalny sposób ustanowienia łącza 100-Gigabit między połączeniami sprzętowymi QSFP28 i SFP28.Te kable są używane w standardach 100GbE i Infniband, aby zmaksymalizować wydajność.Kable hybrydowe zostały zaprojektowane w celu zaspokojenia potrzeb pojawiających się centrów danych i zastosowań obliczeniowych o wysokiej wydajności w zakresie systemu połączeń okablowania o dużej gęstości, zdolnego do dostarczania łącznej przepustowości danych na poziomie 100 Gb/s.Ten system połączeń jest w pełni zgodny z istniejącymi standardami branżowymi, takimi jak QSFP MSA i IBTA (InfiniBand Trade Association).Kable hybrydowe obsługują wymagania dotyczące przepustowości transmisji określone w specyfikacjach IEEE 802.3ba (100 Gb/s) i Infiniband QDR (4x25 Gb/s na kanał).
Cechy
Aplikacje
Zalecane warunki pracy
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Temperatura otoczenia przechowywania | -40 | +85 | °C | ||
| Temperatura obudowy operacyjnej | Tc | 0 | +70 | °C | |
| Napięcie zasilania | VCC3 | 3.14 | 3.3 | 3.47 | V |
Charakterystyka dużej prędkości
| Parametr | Symbol | min | Typowy al | Maks | Jednostka | Notatka |
| Impedancja różnicowa | RIN, PP | 90 | 110 | Ώ | ||
| Strata wtrąceniowa | SDD21 | 22.48 | dB | Przy 12,8906 GHz | ||
|
Różnicowa strata zwrotu |
SDD11 | Zobacz 1 | dB | Od 0,05 do 4,1 GHz | ||
| SDD22 | Zobacz 2 | dB | Od 4,1 do 19 GHz | |||
| Utrata powrotu wyjścia w trybie wspólnym do trybu ommon | SCC11 | 2 | dB |
Od 0,2 do 19 GHz |
||
| SCC22 | ||||||
|
Różnicowa utrata powrotu w trybie wspólnym |
SCD11 | Zobacz 3 | dB | Od 0,01 do 12,89 GHz | ||
| SCD22 | Zobacz 4 | Od 12,89 do 19 GHz | ||||
| Różnicowa utrata konwersji trybu wspólnego | SCD21 | 10 | dB | Od 0,01 do 12,89 GHz | ||
| Zobacz 5 | Od 12,89 do 15,7 GHz | |||||
| 6.3 | Od 15,7 do 19 GHz | |||||
| Marża operacyjna kanału | KOM | 3 | dB | |||
|
Uwagi: 1. Współczynnik odbicia określony równaniem SDD11(dB) < 16,5 - 2 × SQRT(f ), gdzie f w GHz 2. Współczynnik odbicia określony równaniem SDD11(dB) < 10,66 - 14 × log10(f/5,5), gdzie f w GHz 3. Współczynnik odbicia określony równaniem SCD11(dB) < 22 - (20/25,78)*f, gdzie f w GHz 4. Współczynnik odbicia określony równaniem SCD11(dB) < 15 - (6/25,78)*f, gdzie f w GHz 5. Współczynnik odbicia określony równaniem SCD21(dB) < 27 - (29/22)*f, gdzie f w GHz |
||||||
