Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QD4A85M01-CD-8

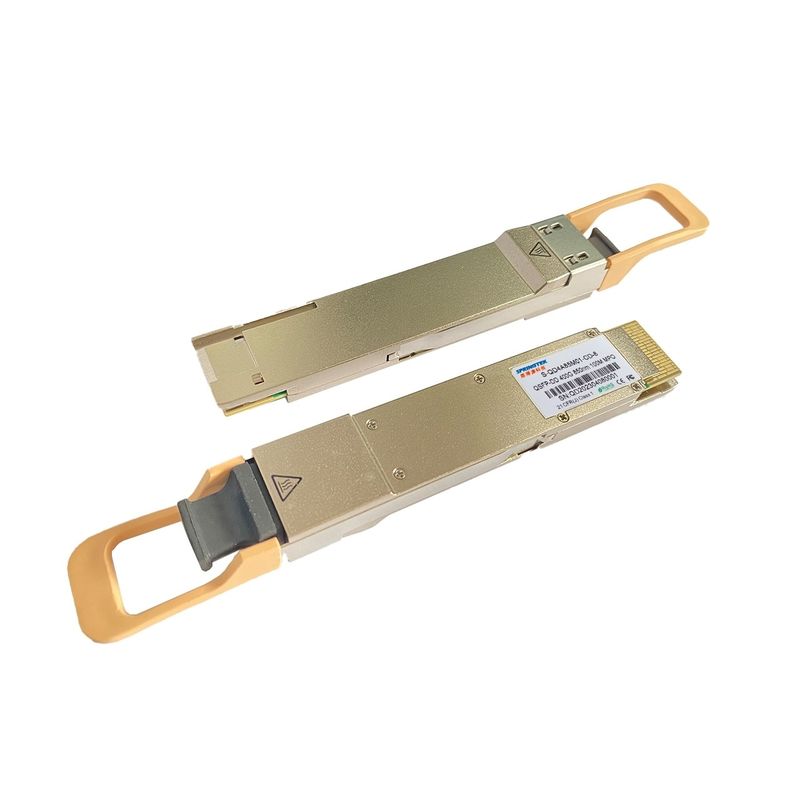

400G 850nm 100M Kompatybilny z Cisco Transceiver QSFP-DD SR8 MPO MM
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, Z DDM |
Opis
Moduł optyczny Springtek 400Gb/s QSFP-DD SR8.Zapewnia zwiększoną gęstość portów i całkowite oszczędności kosztów systemu.Moduł optyczny QSFP-DD z pełnym dupleksem oferuje 8 niezależnych kanałów nadawczych i odbiorczych, z których każdy może pracować z szybkością 53,125 Gb/s, co daje łączną szybkość transmisji danych 400 Gb/s na 100 metrach światłowodu wielomodowego OM3.
Kabel światłowodowy ze złączem MTP/MPO-16 można podłączyć do gniazda modułu QSFP-DD SR8.Właściwe ustawienie zapewniają kołki prowadzące wewnątrz gniazda.Kabel zwykle nie może być skręcony w celu prawidłowego wyrównania między kanałami.Połączenie elektryczne zapewnia złącze krawędziowe zgodne z QSFP-DD MSA.
Centralne długości fal wszystkich 8 równoległych pasów wynoszą 850 nm.Zawiera złącze optyczne MPO-16 do interfejsu optycznego oraz złącze 60-stykowe do interfejsu elektrycznego.Host FEC jest wymagany do obsługi wielomodowej transmisji światłowodowej OM3 na odległość do 70 m.
Produkt S-QD4A85M01-CD-8 ma współczynnik kształtu, złącze optyczne/elektryczne i cyfrowy interfejs diagnostyczny zgodnie z umową QSFP-DD Multi-Source Agreement (MSA) typu 2. Został zaprojektowany tak, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperatura, wilgotność i zakłócenia EMI.
Cechy
Aplikacje
Absolutne maksymalne oceny
Należy zauważyć, że działanie przekraczające wszelkie indywidualne bezwzględne maksymalne wartości znamionowe może spowodować trwałe uszkodzenie tego modułu.
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 3.6 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Temperatura obudowy operacyjnej | Do | 0 | 70 | °C | |
| Wilgotność względna (bez kondensacji) | PR | 0 | 85 | % |
Zalecane warunki pracy i wymagania dotyczące zasilania
| Parametr | Symbol | min | Typowy | Maks | Jednostki | Notatki |
| Temperatura obudowy operacyjnej | SZCZYT | 0 | 70 | stopnie C | ||
| Napięcie zasilania | VCC | 3.135 | 3.3 | 3.465 | V | |
| Szybkość transmisji danych, każda linia | 26.5625 | GBd | PAM4 | |||
| Dokładność szybkości transmisji danych | -100 | 100 | ppm | |||
| Współczynnik błędów bitowych przed FEC | 2,4x10-4 | |||||
| Współczynnik błędów bitowych po FEC | 1x10-12 | 1 | ||||
| Odległość łącza z OM3 | D | 0,5 | 100 | M | 2 |
Uwagi:
1. FEC zapewniany przez system hosta.
2. FEC wymagany w systemie hosta do obsługi maksymalnej odległości.
Parametry elektryczne
Poniższe charakterystyki elektryczne są zdefiniowane w zalecanym środowisku operacyjnym, chyba że określono inaczej.
| Parametr | Punkt pomiarowy | min | Typowy | Maks | Jednostki | Notatki |
| Pobór energii | 12 | W | ||||
| Prąd zasilania | Icc | 3.63 | A | |||
| Nadajnik (każdy tor) | ||||||
| Szybkość sygnalizacji, każdy pas | TP1 | 26,5625 ± 100 ppm | GBd | |||
|
Różnicowe napięcie wejściowe pk-pk Niedopasowanie tolerancji |
TP1a | 900 | mVpp | 1 | ||
| Zakończenie różnicowe | TP1 | 10 | % | |||
| Utrata powrotu sygnału wejściowego różnicowego | TP1 |
IEEE 802.3-2015 Równanie (83E-5) |
dB | |||
| Różnicowy do trybu wspólnego Utrata zwrotu z wejścia |
TP1 | IEEE 802.3-2015 Równanie (83E-6) |
dB | |||
| Czas przejścia, 20% do 80% | TP4 | 9.5 | ps | |||
|
Prawie końcowa szerokość maski symetrii oka (ESMW) |
TP4 | 0,265 | interfejs użytkownika | |||
| Wysokość oka bliskiego końca, różnica | TP4 | 70 | mV | |||
|
Szerokość maski dalekosiężnej symetrii oka (ESMW) |
TP4 | 0,2 | interfejs użytkownika | |||
| Daleka wysokość oka, różnica | TP4 | 30 | mV | |||
| Współczynnik ISI prekursora dalekiego końca | TP4 | -4,5 | 2.5 | % | ||
| Napięcie wyjściowe w trybie wspólnym (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
Uwagi:
1. Z wyjątkiem IEEE 802.3bs 120E.3.1.2, dla którego wzorzec to PRBS31Q lub kodowany bezczynność.
2. Spełnia BER określone w IEEE 802.3bs 120E.1.1.
3. Napięcie prądu stałego w trybie wspólnym generowane przez hosta.Specyfikacja obejmuje wpływ napięcia przesunięcia masy.
Charakterystyka optyczna
| Parametr | Symbol | min | Typowy | Maks | Jednostki | Notatki |
| Nadajnik | ||||||
| Środkowa długość fali | λC | 840 | 850 | 860 | nm | |
| Szybkość transmisji danych, każda linia | 26,5625 ± 100 ppm | GBd | ||||
| Format modulacji | PAM4 | |||||
| Szerokość widmowa RMS | ∆λrms | 0,6 | nm | Modulowane | ||
| Średnia moc startowa, każda linia | PAVG | -6,5 | 4 | dBm | 1 | |
|
Zewnętrzna modulacja optyczna Amplituda (OMAouter), każdy pas |
POMA | -4,5 | 3 | dBm | 2 | |
|
Uruchom Power w OMAouter minus TDECQ, każdy pas |
-5,9 | dB | ||||
|
Nadajnik i dyspersja Eye Clouser dla PAM4, każda linia |
TDECQ | 4.5 | dB | |||
| Współczynnik ekstynkcji | ostry dyżur | 3 | dB | |||
| Optyczna tolerancja strat odbiciowych | TOL | 12 | dB | |||
|
Średnia moc startowa OFF Nadajnik, każda Linia |
puf | -30 | dBm | |||
| Strumień otoczony |
≥ 86% przy 19 μm ≤ 30% przy 4,5 μm |
|||||
| Odbiorca | ||||||
| Środkowa długość fali | λC | 840 | 850 | 860 | nm | |
| Szybkość transmisji danych, każda linia | 26,5625 ± 100 ppm | GBd | ||||
| Format modulacji | PAM4 | |||||
| Próg obrażeń, każdy pas | Td | 5 | dBm | 3 | ||
| Średnia moc odbioru, każda linia | -7,9 | 4 | dBm | 4 | ||
| Odbiór mocy (OMAouter), każda linia | 3 | dBm | ||||
| czułość odbiornika | SEN | -6,5 | dBm | 5 | ||
| (OMAouter), każdy pas | ||||||
| Stresowana czułość odbiornika (OMAouter), każda linia | SRS | -3 | dBm | 6 | ||
| Odbicie odbiornika | RR | -12 | dB | |||
| Twierdzenie LOS | LOSA | -30 | dBm | |||
| LOS Cofnij potwierdzenie | ZGUBIONY | -12 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | dB | |||
| Warunki stresowe dla czułości odbiornika stresowego (Uwaga 7) | ||||||
| Zestresowane zamknięcie oczu dla PAM4 (SECQ), Testowany pas |
4 | dB | ||||
| OMAZewnętrzna strona każdej Linii Agresora | 3 | dBm | ||||
Uwagi:
1. Średnia moc startowa, każda linia (min) ma charakter informacyjny, a nie główny wskaźnik siły sygnału.Nadajnik o mocy startowej poniżej tej wartości nie może być zgodny;jednak wartość powyżej tej wartości nie gwarantuje zgodności.
2. Nawet jeśli TDECQ < 1 dB, OMAouter (min) musi przekraczać określoną tutaj wartość minimalną.
3. Odbiornik powinien być w stanie tolerować, bez uszkodzeń, ciągłą ekspozycję na optyczny sygnał wejściowy o tym średnim poziomie mocy.
4. Średnia moc odbioru, każda linia (min) ma charakter informacyjny, a nie główny wskaźnik siły sygnału.Otrzymana moc poniżej tej wartości nie może być zgodna;jednak wartość powyżej tej wartości nie gwarantuje zgodności.
5. Czułość odbiornika OMAzewnętrzna, każda linia (maks.) ma charakter informacyjny i jest zdefiniowana dla BER o wartości 2,4x10-4.
6. Zmierzono za pomocą sygnału testowego zgodności na wejściu odbiornika dla BER 2,4x10-4.
7. Te warunki testowe służą do pomiaru czułości odbiornika pod obciążeniem.Nie są to cechy odbiornika.
Cyfrowe funkcje diagnostyczne
Poniższe cyfrowe charakterystyki diagnostyczne są zdefiniowane dla normalnych warunków pracy, chyba że określono inaczej.
| Parametr | Symbol | min | Maks | Jednostki | Notatki |
| Błąd bezwzględny monitora temperatury | DMI_Temp | -3 | 3 | stopnie C | Nadmierne działanie Zakres temperatury |
| Błąd bezwzględny monitora napięcia zasilania | DMI _VCC | -0,1 | 0,1 | V | Nad pełną obsługą zakres |
|
Absolutny monitor mocy kanału RX błąd |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor prądu odchylenia kanału | DMI_Ibias_Ch | -10% | 10% | mama | |
|
Absolutny monitor mocy kanału TX błąd |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Uwagi:
1. Ze względu na dokładność pomiaru różnych włókien może wystąpić dodatkowa fluktuacja +/-1 dB lub całkowita dokładność +/- 3 dB.
