Numer modelu:
S-QD4A31M05-CD-4

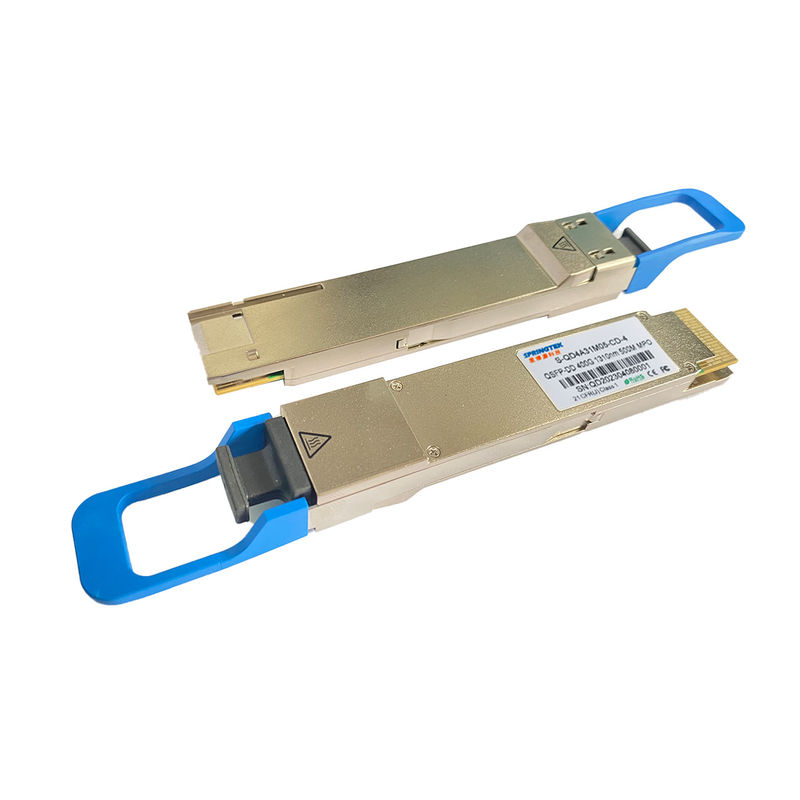

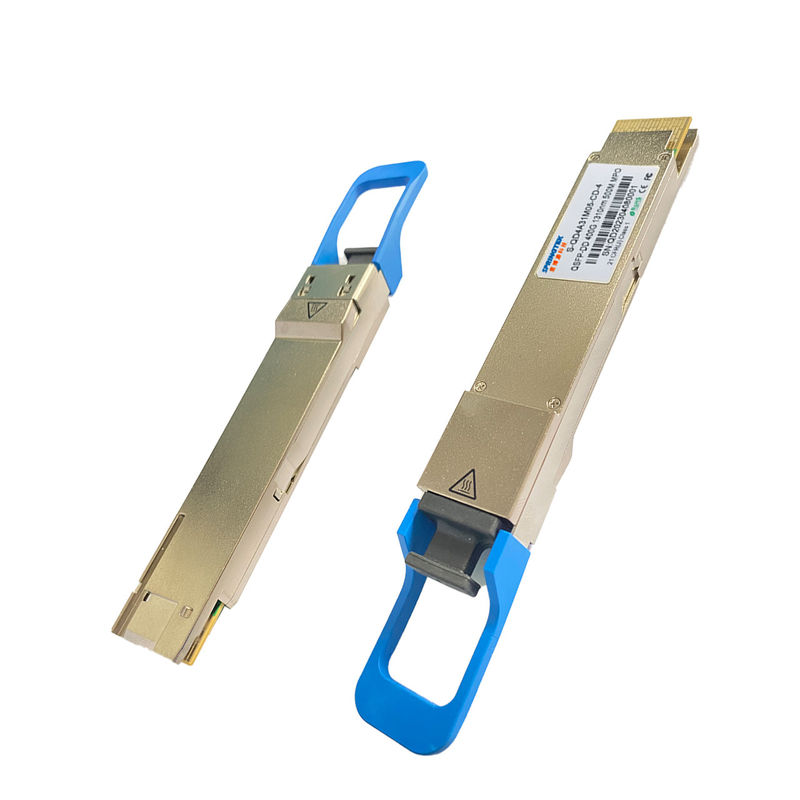

400G 1310nm 500M MPO/MTP Kompatybilny z Nokia nadajnik-odbiornik QSFP-DD DR4
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, Z DDM |
Opis
Moduł optyczny Springtek 400Gb/s QSFP-DD DR4 przeznaczony do zastosowań w komunikacji optycznej 500m.Moduł S-QD4A31M05-CD-4 konwertuje 8 kanałów elektrycznych danych wejściowych 50 Gb/s (PAM4) na 4 kanały równoległych sygnałów optycznych, z których każdy może pracować z szybkością 100 Gb/s, co daje łączną szybkość transmisji danych 400 Gb/s.Odwrotnie, na odbiorniku
po stronie moduł konwertuje 4 kanały równoległych sygnałów optycznych o przepustowości 100 Gb/s w każdym kanale, co zapewnia łączną szybkość transmisji danych 400 Gb/s na 8 kanałów danych wyjściowych elektrycznych o przepustowości 50 Gb/s (PAM4).
Kabel światłowodowy ze złączem MTP/MPO-12 można podłączyć do gniazda modułu Springtek 400Gb/s QSFP-DD DR4. Właściwe ułożenie zapewniają kołki prowadzące wewnątrz gniazda. Przewodu zwykle nie można skręcić, aby uzyskać właściwy kanał wyrównanie kanałów. Połączenie elektryczne zapewnia złącze krawędziowe zgodne z QSFP-DD MSA.
Produkt ma współczynnik kształtu, złącze optyczne/elektryczne i cyfrowy interfejs diagnostyczny zgodnie z umową wieloźródłową QSFP-DD
Cechy
Aplikacje
Absolutne maksymalne oceny
Należy zauważyć, że działanie przekraczające wszelkie indywidualne bezwzględne maksymalne wartości znamionowe może spowodować trwałe uszkodzenie tego modułu.
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 3.6 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Temperatura obudowy operacyjnej | Do | 0 | 70 | °C | |
| Wilgotność względna (bez kondensacji) | PR | 0 | 85 | % |
Zalecane warunki pracy i wymagania dotyczące zasilania
| Parametr | Symbol | min | Typowy | Maks | Jednostki | Notatki |
| Temperatura obudowy operacyjnej | SZCZYT | 0 | 70 | stopnie C | ||
| Napięcie zasilania | VCC | 3.135 | 3.3 | 3.465 | V | |
| Szybkość transmisji danych, każda linia | 26.5625 | GBd | PAM4 | |||
| Dokładność szybkości transmisji danych | -100 | 100 | ppm | |||
| Współczynnik błędów bitowych przed FEC | 2,4x10-4 | |||||
| Współczynnik błędów bitowych po FEC | 1x10-12 | 1 | ||||
| Odległość łącza | D | 0,002 | 500 | M | 2 |
Parametry elektryczne
Poniższe charakterystyki elektryczne są zdefiniowane w zalecanym środowisku operacyjnym, chyba że określono inaczej.
| Parametr | maść testowa | min | Typowy | Maks | Jednostki | Notatki | |
| Pobór energii | 12 | W | |||||
| Prąd zasilania | Icc | 3,64 | A | ||||
| Nadajnik (każdy tor) | |||||||
| Szybkość sygnalizacji, każdy pas | TP1 | 26,5625 ± 100 ppm | GBd | ||||
|
Różnicowa pk-pk Tolerancja napięcia wejściowego Niezgodność |
TP1a | 900 | mVpp | 1 | |||
| Zakończenie różnicowe | TP1 | 10 | % | ||||
| Utrata powrotu sygnału wejściowego różnicowego | TP1 |
IEEE 802.3-2015 Równanie (83E-5) |
dB | ||||
| Różnicowy do trybu wspólnego Utrata zwrotu z wejścia |
TP1 | IEEE 802.3-2015 Równanie (83E-6) |
dB | ||||
| Test wejścia w warunkach skrajnych modułu | TP1a |
Patrz IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Napięcie jednostronne Zakres tolerancji (min.) |
TP1a | -0,4 do 3,3 | V | ||||
| Wysokość oka bliskiego końca, różnica | TP1 | -350 | 2850 | mV | 3 | ||
| Odbiornik (każdy tor) | |||||||
| Daleka wysokość oka, różnica | TP4 | 26,5625 ± 100 ppm | GBd | ||||
|
Różnica między szczytami Napięcie wyjściowe |
TP4 | 900 | mVpp | ||||
| Napięcie wyjściowe AC w trybie wspólnym (Vcm) | TP4 | 17,5 | mV | ||||
|
Zakończenie różnicowe Niezgodność |
TP4 | 10 | % | ||||
|
Różnicowa strata powrotna wyjścia
|
TP4 |
IEEE 802.3-2015 Równanie (83E-2) |
|||||
|
Konwersja trybu wspólnego na tryb różnicowy Strata zwrotu |
TP4 |
IEEE 802.3-2015 Równanie (83E-3) |
|||||
|
Czas przejścia, 20% do 80%
|
TP4 | 9.5 | ps | ||||
|
Prawie końcowa szerokość maski symetrii oka (ESMW) |
TP4 | 0,265 | interfejs użytkownika | ||||
| Prawie końcowa wysokość oczu, różnica | TP4 | 70 | mV | ||||
|
Szerokość maski dalekosiężnej symetrii oka (ESMW) |
TP4 | 0,2 | interfejs użytkownika | ||||
| Daleka wysokość oczu, różnica | TP4 | 30 | mV | ||||
| Współczynnik ISI prekursora dalekiego końca | TP4 | -4,5 | 2.5 | % | |||
| Napięcie wyjściowe w trybie wspólnym (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Uwagi: 1. Z wyjątkiem IEEE 802.3bs 120E.3.1.2, dla którego wzorzec to PRBS31Q lub kodowany bezczynność. 2. Spełnia BER określone w IEEE 802.3bs 120E.1.1. 3. Napięcie prądu stałego w trybie wspólnym generowane przez hosta.Specyfikacja obejmuje wpływ napięcia przesunięcia masy. |
|||||||
Charakterystyka optyczna
| Parametr | Symbol | min | Typowy | Maks | Jednostki | Notatki |
| Środkowa długość fali | λc | 1304,5 | 1310 | 1317,5 | nm | |
| Nadajnik | ||||||
| Szybkość transmisji danych, każda linia | 53,125 ± 100 ppm | GBd | ||||
| Format modulacji | PAM4 | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||
| Średnia moc startowa, każda linia | PŚr | -2,9 | 4 | dBm | 1 | |
|
Amplituda zewnętrznej modulacji optycznej (OMAouter), każdy pas |
POMA | -0,8 | 4.2 | dBm | 2 | |
|
Uruchom Power w OMAouter minus TDECQ, każdy pas dla ER ≥ 4,5dB dla ER < 4,5dB |
-2.2 -1,9 |
dB | ||||
|
Nadajnik i dyspersja Eye Clouser dla PAM4, każdy pas |
TDECQ | 3.4 | dB | |||
| TDECQ – 10*log10(Ceq), każdy pas | 3.4 | dB | 3 | |||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | dB | |||
|
Różnica w mocy startowej między dowolnymi dwoma pasami (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Optyczna tolerancja strat odbiciowych | TOL | 21.4 | dB | |||
|
Średnia moc startowa OFF Nadajnik, każda Linia |
puf | -26 | dBm | |||
| Czas przejścia nadajnika | 17 | ps | ||||
|
Średnia moc startowa OFF Nadajnik, każda linia |
puf | -15 | dBm | |||
| Odbiorca | ||||||
| Szybkość transmisji danych, każda linia | 53,125 ± 100 ppm | GBd | ||||
| Format modulacji | PAM4 | |||||
| Próg obrażeń, każdy pas | Td | 5 | dBm | 4 | ||
| Średnia moc odbioru, każda linia | -5,9 | 4 | dBm | 5 | ||
| Odbiór mocy (OMAouter), każda linia | 4.2 | dBm | ||||
|
Czułość odbiornika (OMA zewnętrzna), każdy pas |
SEN |
Równanie (1) |
dBm | 6 | ||
| Zestresowana czułość odbiornika | SRS | -1,9 | dBm | 7 | ||
| Odbicie odbiornika | RR | -26 | dB | |||
| Twierdzenie LOS | LOSA | -15 | dBm | |||
| LOS Cofnij potwierdzenie | ZGUBIONY | -8,9 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | dB | |||
| Warunki stresowe dla czułości odbiornika stresowego (Uwaga 7) | ||||||
| Zestresowane zamknięcie oczu dla PAM4 (SECQ), Testowany pas |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Test pasa ruchu | 3.4 | dB | ||||
| OMAZewnętrzna strona każdej Linii Agresora | 4.2 | dBm | ||||
Cyfrowe funkcje diagnostyczne
Poniższe cyfrowe charakterystyki diagnostyczne są zdefiniowane dla normalnych warunków pracy, chyba że określono inaczej.
| Parametr | Symbol | min | Maks | Jednostki | Notatki |
| Błąd bezwzględny monitora temperatury | DMI_Temp | -3 | 3 | stopnie C | Nadmierne działanie Zakres temperatury |
| Błąd bezwzględny monitora napięcia zasilania | DMI _VCC | -0,1 | 0,1 | V | Nad pełną obsługą zakres |
| Błąd bezwzględny monitora mocy kanału RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor prądu odchylenia kanału | DMI_Ibias_Ch | -10% | 10% | mama | |
| Błąd bezwzględny monitora zasilania kanału TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Uwagi: 1. Ze względu na dokładność pomiaru różnych włókien może wystąpić dodatkowa fluktuacja +/-1 dB lub całkowita dokładność +/- 3 dB. |
|||||
