Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AC31M2K-CD

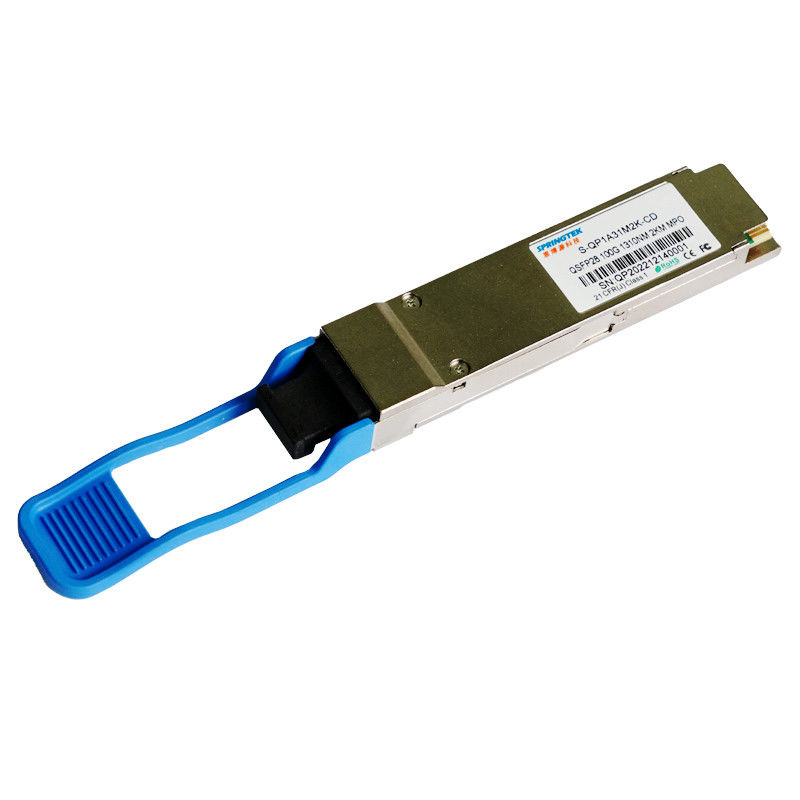

100G PSM4 2km kompatybilny z brokatem QSFP28 1310nm optyczny moduł nadawczo-odbiorczy MTP/MPO
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2km, 0ºC~+70ºC, Z DDM, |
Opis
Jednomodowy transceiver optyczny Springtek 100G PSM4 QSFP28 przeznaczony do zastosowań w komunikacji optycznej.Ten produkt zapewnia zwiększoną gęstość portów, oferując cztery niezależne kanały nadawcze i odbiorcze Każdy kanał działa z szybkością 25 Gb/s, co daje łączną szybkość transmisji danych 100 Gb/s na 2 km światłowodu jednomodowego Można podłączyć światłowodowy kabel taśmowy ze złączem MTP/MPO do gniazda modułu QSFP28, Kołki prowadzące wewnątrz gniazda zapewniają prawidłowe wyrównanie.
zgodnie z umową wieloźródłową QSFP28 (MSA), modułem można zarządzać za pośrednictwem dwuprzewodowego interfejsu szeregowego I2C.Moduł nadajnika akceptuje elektryczne sygnały wejściowe zgodne z poziomami Common Mode Logic (CML). Wszystkie wejściowe sygnały danych są różnicowe i wewnętrznie zakończone.Moduł odbiornika przetwarza równoległe optyczne sygnały wejściowe za pośrednictwem układu fotodetektorów na równoległe elektryczne sygnały wyjściowe.Moduł odbiornika wyprowadza sygnały elektryczne, które są również zgodne z napięciami z poziomami Common Mode Logic (CML).Wszystkie sygnały danych są różnicowe i obsługują szybkość transmisji danych do 25 Gb/s na kanał.
Cechy
Aplikacje
Normy
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Całkowite zużycie energii | P | - | - | 3.5 | W |
| Prędkość transmisji danych | BR | - | 25.78125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 900 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Niedopasowanie zakończenia różnicowego | - | - | 10 | % | |
| Utrata powrotu wejścia różnicowego | Na 100G CLR4 MSA | dB | |||
| Utrata powrotu wejścia w trybie wspólnym | Na 100G CLR4 MSA | dB | |||
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 1200 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| Niedopasowanie zakończenia różnicowego | - | - | 10 | % | |
| Utrata powrotu wyjścia różnicowego | Na 100G CLR4 MSA | dB | |||
| Utrata powrotu wyjścia w trybie wspólnym | Na 100G CLR4 MSA | dB | |||
Charakterystyki optyczne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Charakterystyka nadajnika | |||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | 1 | ||||
| Długość fali środkowej linii (zakres) | λ | 1260 | 1310 | 1355 | nm | ||
| Całkowita średnia moc startowa | Dąsać się | 9.5 | dBm | ||||
| Średnia moc startowa na linię | TXPx | -6,5 | 2.5 | dBm | |||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | dB | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Średni start Wyłączenie na pas | puf | -30 | dB |
|
|||
|
Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Charakterystyka odbiornika | |||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | |||||
| Długość fali środkowej linii (zakres) | λ | 1260 | 1355 | nm | |||
| Średnia moc odbiornika, każdy pas | Rmaks | 3.5 | dBm | ||||
|
Nieakcentowana czułość odbiornika (OMA) na pas |
Rxsens | -10.2 | dBm | 1 | |||
| Wejściowa moc nasycenia (przeciążenie) | Psat | 4.5 | dBm | ||||
| Odbicie odbiornika | Rr | -26 | dB | ||||
| LOS | Dezaktywacja optyczna | Pd | -12 | dBm | |||
| Asertywność optyczna | Rocznie | -18 | |||||
| Notatki | |||||||
|
|||||||
