Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-PP2585L01-CD

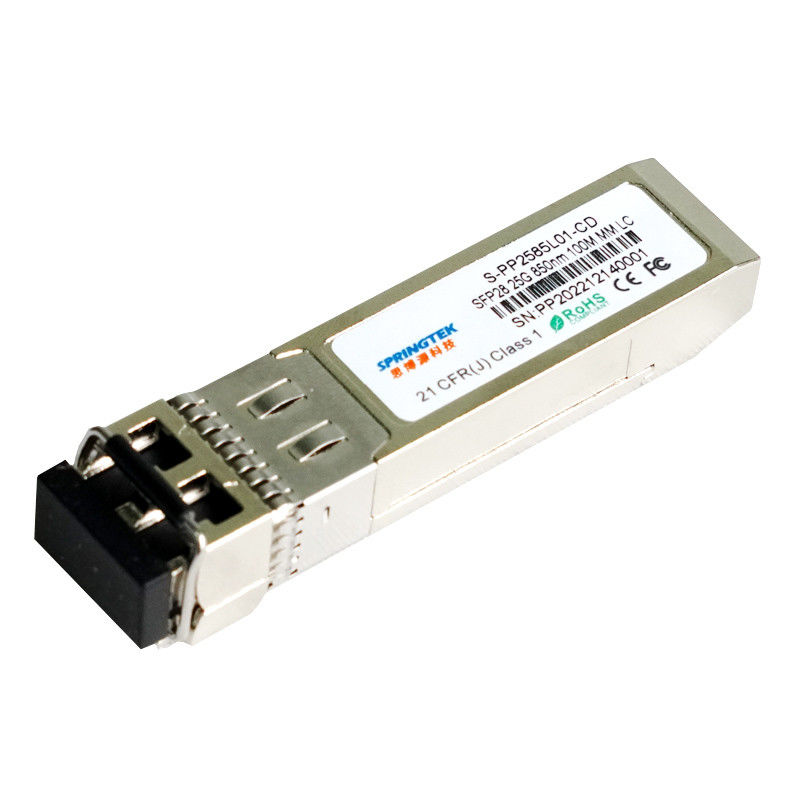

Kompatybilny z Brocade SFP28 SR 25G 100m wielomodowy transceiver światłowodowy LC MMF
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-PP2585L01-CD |
SFP28, 25,78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, Z DDM |
Opis
Springtek SFP28 do zastosowań 25Gigabit Ethernet i Infiniband EDR.Jest to moduł o wysokiej wydajności do komunikacji danych krótkiego zasięgu i zastosowań interkonektowych, które działają z prędkością 25,78125 Gb/s do 70 m przy użyciu światłowodu OM3 lub 100 m przy użyciu światłowodu OM4.Ten moduł jest przeznaczony do pracy w wielomodowych systemach światłowodowych przy nominalnej długości fali 850 nm. Interfejs elektryczny wykorzystuje złącze typu 20 krawędzi kontaktowych.Interfejs optyczny wykorzystuje podwójne gniazdo LC.
Cechy
Obsługuje szybkość transmisji 25,78125 Gb/s
Maksymalna długość łącza 70m na OM3 MMF i 100m na OM4 MMF
Laser 850nm VCSEL i fotodetektor PIN
Wewnętrzny CDR na kanale nadajnika i odbiornika
Podwójne gniazdo LC
Zakres temperatur środowiska pracy: 0 ~ +70 ℃
Pojedynczy zasilacz 3,3 V
Niskie rozpraszanie mocy: <1,0 W
Obudowa SFP28 z ulepszonym ekranowaniem EMI
Aplikacje
Ethernet 25GBASE-SR
Aplikacje Infiniband EDR
Aplikacje Fibre Channel 32G
Serwery, przełączniki, pamięci masowe i adaptery kart hosta
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 3.6 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.135 | 3.3 | 3.465 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | 25,78125 ± 100 ppm | Gb/s | ||
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 90 | - | 100 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 900 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| LOS Podaj napięcie | VLOSA | 2.0 | - | VCC+0,3 | V |
| LOS Odbierz napięcie | VZGUBIONY | -0,3 | - | +0,4 | V |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | ||
| Charakterystyka nadajnika | ||||||||
| Środkowy zakres długości fal | λ | 840 | 850 | 860 | nm | |||
| Szerokość widmowa RMS | Δλ | - | - | 0,6 | nm | |||
| Średnia moc wyjściowa | ul | -8,4 | 2.4 | dBm | ||||
| Moc optyczna OMA | POMA | -6,4 | 3 | dBm | ||||
| Współczynnik ekstynkcji | ostry dyżur | 2 | - | - | dB | |||
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | |||
| Optyczna tolerancja strat odbiciowych | - | - | 12 | dB | ||||
| Zamknięcie nadajnika i dyspersji | TDEC | - | - | 4.3 | dB | |||
| Nadajnik Definicja maski na oczy {X1,X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Charakterystyka odbiornika | ||||||||
| Operacyjna centralna długość fali | λ | 840 | 850 | 860 | nm | |||
| czułość odbiornika | Sen | - | - | -10,3 | dBm | 3,4 | ||
| Przeciążenie odbiornika | Psob | 2.4 | - | - | dBm | |||
| Odbicie odbiornika | RFL | - | - | -12 | dB | |||
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -13 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |||
| Notatki | ||||||||
|
1. Współczynnik trafień nadajnika 5E-5 trafień/próbkę. 2. Zgodny z IEEE 802.3ba. 3. Wartość minimalna ma charakter informacyjny, równa się min Tx OMA z nieskończonym ER i maksymalnym tłumieniem wtrąceniowym kanału. 4. Czułość odbiornika mierzona za pomocą wzorca testowego PRBS 231-1, @25,78125 Gb/s, BER<5E-5. |
||||||||
