Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-XP1085L03-CD

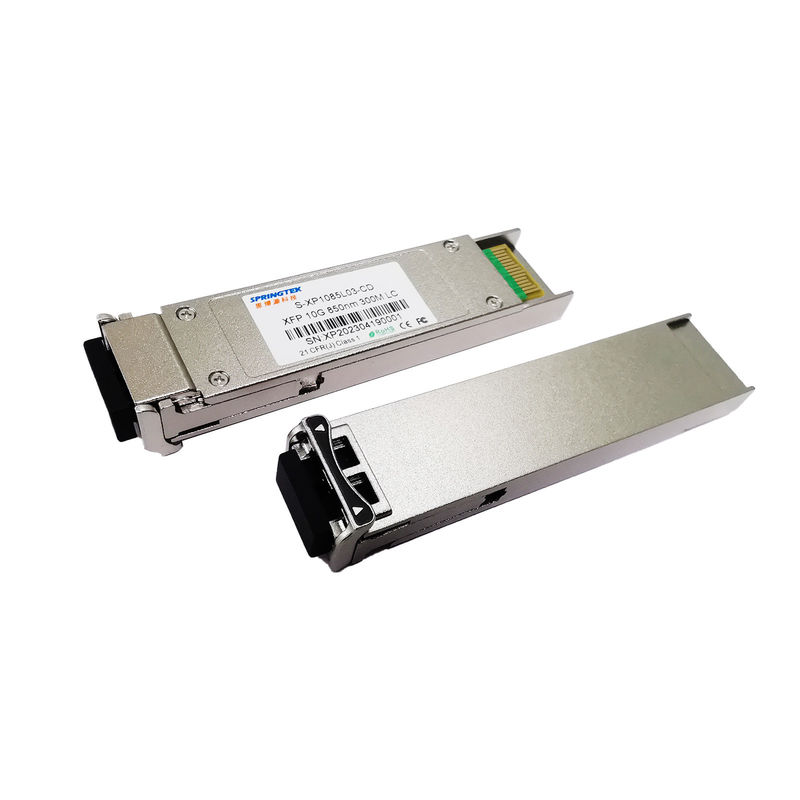

Moduł optyczny zgodny z XFP MMF 10G SR 10 Gb / s 850 nm Transceiver LC 300 m
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-XP1085L03-CD | XFP, 10Gbps, 850nm, MM,300m, 0ºC~+70ºC, Z DDM |
Opis
Moduł Springtek XFP jest zgodny z umową wieloźródłową (MSA) 10G Small Form-Factor Pluggable (XFP), obsługującą szybkość transmisji danych 9,953 ~ 11,1 Gb/s i odległość transmisji do 300 m z OM3 MMF.
Moduł nadawczo-odbiorczy składa się z nadajnika z laserem VCSEL 850nm oraz odbiornika z fotodiodą PIN.Nadajnik i odbiornik są oddzielne w szerokim zakresie temperatur i zapewniają optymalne odprowadzanie ciepła oraz doskonałe ekranowanie elektromagnetyczne, umożliwiając w ten sposób wysoką gęstość portów w systemach 10 GbE.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4.5 | V | |
| Zakres temperatur przechowywania | Ts | -40 | +85 | °C | |
| Wilgotność względna — podczas pracy | PRO | 5 | 85 | % |
Każde obciążenie wykraczające poza maksymalne wartości znamionowe może spowodować trwałe uszkodzenie.Specyfikacje urządzenia są gwarantowane tylko w zalecanych warunkach pracy.
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.135 | 3.30 | 3.465 | V |
| Prąd zasilania | Icc | 500 | mama | ||
| Prędkość transmisji danych | BR | 9.953 | 11.1 | Gb/s |
Charakterystyka optyczna i elektryczna
| Charakterystyka elektryczna nadajnika | |||||||
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki | |
| Środkowa długość fali | λc | 840 | 850 | 860 | nm | ||
| Szerokość widmowa (RMS) | Δλ | 0,45 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | - | - | - | dB | ||
| Średnia moc wyjściowa | Pna zewnątrz | -6,5 | -0,5 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur | 3.0 | dB | ||||
| Różnica wahań wejściowych danych | VW | 180 | 950 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
| Wyłącz TX | Wyłączyć | 2.0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
| Charakterystyka elektryczna odbiornika | |||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Środkowa długość fali | λc | 840 | 860 | nm | |||
| czułość odbiornika | -10,5 | dBm | 3 | ||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | ||||
| Odmowa potwierdzenia LOS | LOSD | -12 | dBm | ||||
| Twierdzenie LOS | LOSA | -26 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnicowa zmiana wyjścia danych | Vna zewnątrz | 400 | 600 | 800 | mV | 2 | |
| LOS | Wysoki | 2.0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
| Notatki | |||||||
|
1. Moc optyczna jest wprowadzana do MMF. 2. Wewnętrzne sprzężenie AC. 3. Mierzone za pomocą PRBS 231-1 wzorzec testowy przy 9953 Mb/s, BER ≤1×10-12. |
|||||||
