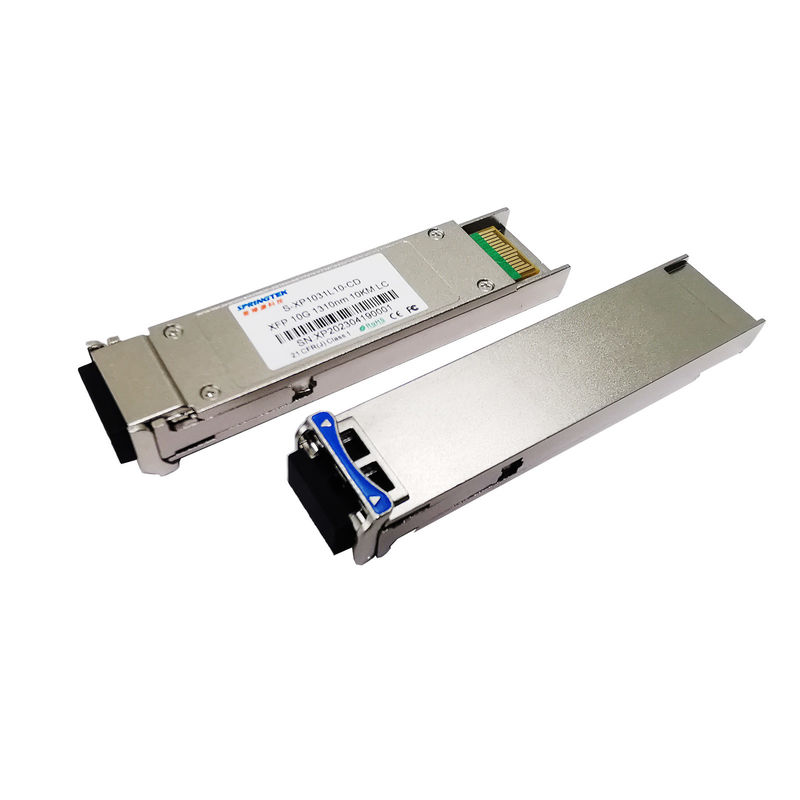

Name: Transceiver 1310nm 10km LC 10g XFP z modułem optycznym DDM Fiber XFP
Brand: Springtek
SKU: S-XP1031L10-CD
Rating: 4.6 (173 reviews)

Dom > produkty > Transceiver 10G XFP >

Transceiver 1310nm 10km LC 10g XFP z modułem optycznym DDM Fiber XFP

10km LC 10g Transceiver XFP

1310nm LC 10g Transceiver XFP

Moduł optyczny DDM Fiber XFP

Miejsce pochodzenia:

Wuhan Chiny

Nazwa handlowa:

Springtek

Orzecznictwo:

ISO9001 RoHS FCC CE

Numer modelu:

S-XP1031L10-CD

Skontaktuj się z nami

Poproś o wycenę

Transceiver 1310nm 10km LC 10g XFP z modułem optycznym DDM Fiber XFP

Szczegóły Produktu

Prędkość transmisji danych:

XFP 10G LR

Długość fali:

1310 nm

Zgodność::

Neuter, OEM Cisco,Juniper,Alcatel,Nokia,etc. Neuter, OEM Cisco, Juniper, Alcatel, Nokia it

Złącze:

LC

Dystans:

10 km

Rodzaj włókna:

SMF

Temperatura:

0~70°C

Gwarancja:

3 lata

Warunki płatności i wysyłki

Minimalne zamówienie

1 szt

Cena

Get Latest Price

Szczegóły pakowania

Indywidualne opakowanie Lub 10szt / paleta Lub 20szt / paleta

Czas dostawy

3 ~ 5 dni roboczych

Zasady płatności

T/T

Możliwość Supply

100-150 tys miesięcznie

RELATED PRODUCTS

Moduł 10GBASE-LR/LW OC-192/STM-64 DOM 10G XFP LR Transceivery optyczne 1310nm 10km dla Dell

Uzyskaj najlepszą cenę

Marki kompatybilne z 10G LR SM 10G XFP 1310nm Transceivery optyczne 10km

Uzyskaj najlepszą cenę

DOM LC SMF Transceiver optyczny 10GBASE-LR/LW Jednomodowy 1310nm Moduł XFP 10km

Uzyskaj najlepszą cenę

Duplex 20km 1310nm LC DDM LR Optyczny 10G XFP Moduł nadawczo-odbiorczy 20KM

Uzyskaj najlepszą cenę

Skontaktuj się z nami

+8615795742038

sales@springtek.net.cn

86-027-13628608833

Skontaktuj się teraz

Opis produktu

10g XFP1310 nm10 kmTransceiver LC ze światłowodem DDMXFPModuł optyczny

S-XP1031L10-CD 221109.pdf

Informacje dotyczące zamawiania

Numer części Opis produktu

S-XP1031L10-CD XFP, 10 Gb/s, 1310 nm, SMF, 10 km, 0ºC~+70ºC, z DDM

Opis

Moduł Springtek XFP jest zgodny z umową wieloźródłową (MSA) 10G Small Form-Factor Pluggable (XFP), obsługującą szybkość transmisji danych 9,953 ~ 11,1 Gb/s i odległość transmisji do 10 km w SMF.

Moduł nadawczo-odbiorczy składa się z nadajnika z laserem DFB 1310nm oraz odbiornika z fotodiodą PIN.Nadajnik i odbiornik są oddzielne w szerokim zakresie temperatur i zapewniają optymalne odprowadzanie ciepła oraz doskonałe ekranowanie elektromagnetyczne, umożliwiając w ten sposób wysoką gęstość portów w systemach 10 GbE.

Cechy

Obsługuje szybkości transmisji od 9,953 Gb/s do 11,1 Gb/s

Podstawa XFP z możliwością podłączania podczas pracy, Wbudowana diagnostyka cyfrowa

Maksymalna długość łącza 10 km z SMF

Laser DFB 1310nm i fotodioda PIN

Pakiet XFP MSA z dupleksowym złączem LC

Zegar referencyjny nie jest wymagany

Pojedynczy zasilacz +3,3 V

Rozpraszanie mocy <1,5 W

Kompatybilny z RoHS

Zakres temperatur: od 0 do +70°C

Aplikacje

SONET OC-192&SDH STM-64 przy 9,953 Gb/s

10GBASE-LR/LW 10G Ethernet

Fibre Channel 1200-SM-LL-L 10G

10GE przez G.709 przy 11,09 Gb/s

OC192 przez FEC przy 10,709 Gb/s

Inne łącza optyczne, do 11,1 Gb/s

Absolutne maksymalne oceny

Parametr Symbol min Typ Maks Jednostka

Napięcie zasilania Vcc -0,5 4.5 V

Zakres temperatur przechowywania Ts -40 +85 °C

Wilgotność względna — podczas pracy PR_O 5 85 %

Każde obciążenie wykraczające poza maksymalne wartości znamionowe może spowodować trwałe uszkodzenie.Specyfikacje urządzenia są gwarantowane tylko w zalecanych warunkach pracy.

Zalecane warunki pracy

Parametr Symbol min Typ Maks Jednostka

Zakres temperatury roboczej obudowy Tc 0 +70 °C

Napięcie zasilania V_cc 3.135 3.30 3.465 V

Prąd zasilania I_cc 500 mama

Prędkość transmisji danych BR 9.953 11.1 Gb/s

Charakterystyka optyczna i elektryczna

Charakterystyka elektryczna nadajnika

Parametr Symbol min Typowy Maks Jednostka Notatki

Środkowa długość fali λc 1270 1310 1350 nm

Szerokość widmowa (-20dB) Δλ 3 nm

Współczynnik tłumienia trybu bocznego SMSR 30 dB

Średnia moc wyjściowa P_{na zewnątrz} -6,5 +0,5 dBm 1

Współczynnik ekstynkcji ostry dyżur 3.5 dB

Różnica wahań wejściowych danych V_W 180 950 mV 2

Wejściowa impedancja różnicowa Z_W 90 100 110 Ω

Wyłącz TX Wyłączyć 2.0 Vcc V

Włączać 0 0,8 V

Charakterystyka elektryczna odbiornika

Parametr Symbol min Typ Maks Jednostka Notatki

Środkowa długość fali λc 1260 1600 nm

czułość odbiornika -14,5 dBm 3

Przeciążenie odbiornika 0,5 dBm 3

Odmowa potwierdzenia LOS LOS_D -15,5 dBm

Twierdzenie LOS LOS_A -26 dBm

Histereza LOS 0,5 4 dB

Różnicowa zmiana wyjścia danych V_{na zewnątrz} 400 600 800 mV 2

LOS Wysoki 2.0 Vcc V

Niski 0,8 V

Notatki

1. Moc optyczna jest wprowadzana do SMF.

2. Wewnętrznie sprzężone AC.

3. Mierzone za pomocą PRBS 2³¹-1 wzorzec testowy przy 9953 Mb/s, BER ≤1×10^-12.

Tags：

Wtykowy transceiver optyczny XFP

optyczny transceiver XFP 1310nm

10km LC 10g Transceiver XFP

Wyślij do nas zapytanie

Numer części	Opis produktu
S-XP1031L10-CD	XFP, 10 Gb/s, 1310 nm, SMF, 10 km, 0ºC~+70ºC, z DDM

Parametr	Symbol	min	Typ	Maks	Jednostka
Napięcie zasilania	Vcc	-0,5		4.5	V
Zakres temperatur przechowywania	Ts	-40		+85	°C
Wilgotność względna — podczas pracy	PR_O	5		85	%

Charakterystyka elektryczna nadajnika
Parametr		Symbol	min	Typowy	Maks	Jednostka	Notatki
Środkowa długość fali		λc	1270	1310	1350	nm
Szerokość widmowa (-20dB)		Δλ			3	nm
Współczynnik tłumienia trybu bocznego		SMSR	30			dB
Średnia moc wyjściowa		P_{na zewnątrz}	-6,5		+0,5	dBm	1
Współczynnik ekstynkcji		ostry dyżur	3.5			dB
Różnica wahań wejściowych danych		V_W	180		950	mV	2
Wejściowa impedancja różnicowa		Z_W	90	100	110	Ω
Wyłącz TX	Wyłączyć		2.0		Vcc	V
Wyłącz TX	Włączać		0		0,8	V
Charakterystyka elektryczna odbiornika
Parametr		Symbol	min	Typ	Maks	Jednostka	Notatki
Środkowa długość fali		λc	1260		1600	nm
czułość odbiornika					-14,5	dBm	3
Przeciążenie odbiornika			0,5			dBm	3
Odmowa potwierdzenia LOS		LOS_D			-15,5	dBm
Twierdzenie LOS		LOS_A	-26			dBm
Histereza LOS			0,5		4	dB
Różnicowa zmiana wyjścia danych		V_{na zewnątrz}	400	600	800	mV	2
LOS		Wysoki	2.0		Vcc	V
LOS		Niski			0,8	V
Notatki
1. Moc optyczna jest wprowadzana do SMF. 2. Wewnętrznie sprzężone AC. 3. Mierzone za pomocą PRBS 2³¹-1 wzorzec testowy przy 9953 Mb/s, BER ≤1×10^-12.
