Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-XB1032L60-CD

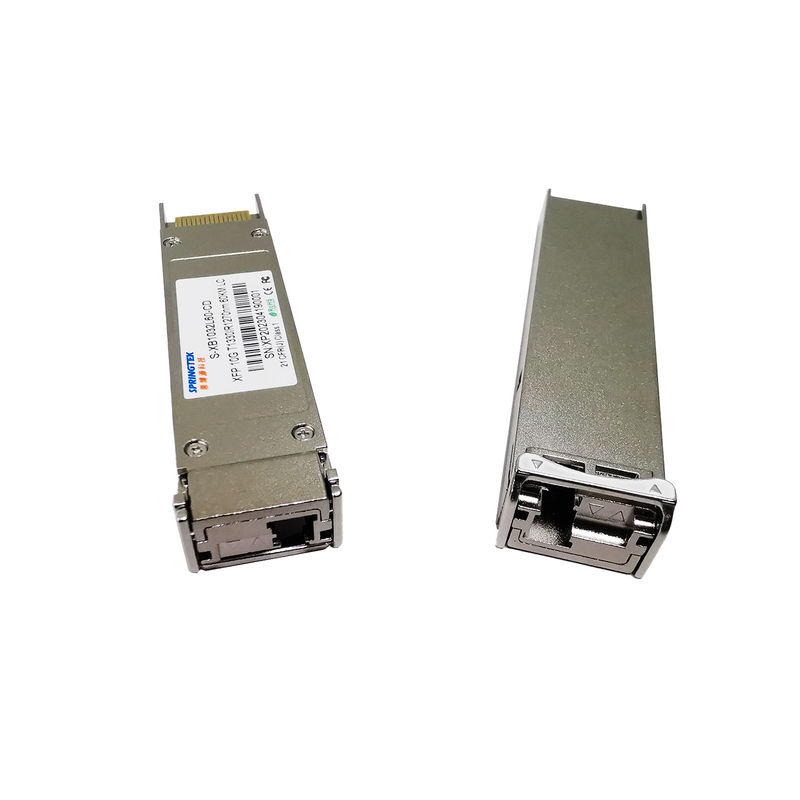

BIDI 60km Tx1330nm/Rx1270nm Jednowłókno 10G XFP Transceiver SM LC DDM
Informacje dotyczące zamówień
| Numer części | Opis produktu |
|
S-XB1032L60-CD |
BIDI,XFP, 10 Gbps, Tx1330/Rx1270nm, SM, 60 km, LC 0oC~+70oC, z DDM |
Opis
Moduł Springtek XFP+ BIDI jest zgodny z umową 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), obsługującą szybkość transmisji danych 9,953~11,1 Gbps,i odległość transmisji do 60 km na SMF.
Moduł nadajnika składa się z nadajnika z laserem DFB o długości 1330 nm i odbiornika z fotodiodą APD.Nadajnik i odbiornik są oddzielone w szerokim zakresie temperatur i zapewniają optymalne rozpraszanie ciepła i doskonałą osłonę elektromagnetyczną, umożliwiając w ten sposób wysoką gęstość portów dla systemów 10GbE.
Cechy
Wnioski
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania | Vcc | - 0.5 | 4.5 | V | |
| Zakres temperatury przechowywania | T | -40 | +85 | °C | |
| Względna wilgotność - działanie | RHO | 5 | 85 | % |
Zalecane warunki pracy
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zakres temperatury roboczej przypadku | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.135 | 3.30 | 3.465 | V |
| Prąd zasilający | Ja...cc | 500 | mA | ||
| Wskaźnik danych | BR | 9.953 | 11.1 | Gbit/s |
Właściwości optyczne i elektryczne
| Właściwości elektryczne nadajnika | |||||||
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | |
| Długość fali środkowej | λc | 1320 | 1330 | 1340 | nm | ||
| Szerokość widma ((-20dB) | Δλ | 1 | nm | ||||
| Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | dB | ||||
| Średnia moc wyjściowa | PWyjdźcie. | + 1 | +6 | dBm | 1 | ||
| Wskaźnik wyginięcia | Wylotowe | 3.5 | dB | ||||
| Dyferencjał wahań danych wejściowych | VIN | 180 | 950 | mV | 2 | ||
| Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | ||
| Wyłączyć TX | Wyłączyć | 2.0 | Vcc | V | |||
| Włącz | 0 | 0.8 | V | ||||
| Charakterystyka elektryczna odbiornika | |||||||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga: | |
| Długość fali środkowej | λc | 1260 | 1270 | 1280 | nm | ||
| Wrażliwość odbiornika | -20 | dBm | 3 | ||||
| Przesyłka odbiornika | - Osiem.0 | dBm | 3 | ||||
| Kwota ekspozycji | LosyD | -21 lat. | dBm | ||||
| Wpływ z tytułu strat | LosyA | -35 | dBm | ||||
| LOS histereza | 0.5 | 4 | dB | ||||
| Wynik danych różnica wahania | VWyjdźcie. | 400 | 600 | 800 | mV | 2 | |
| Losy | Wysoki | 2.0 | Vcc | V | |||
| Niskie | 0.8 | V | |||||
| Uwaga: | |||||||
|
1Moc optyczna jest uruchamiana w SMF. 2Wewnętrznie podłączony. 3. mierzone z PRBS 231-1 wzór badania @9953Mbps, BER ≤1×10-12. |
|||||||
