Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001
Numer modelu:
S-MVxxxxxxxxx

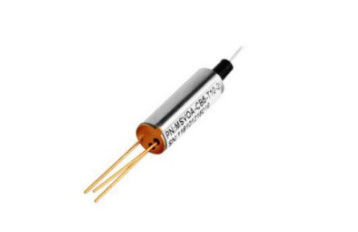

MEMS VOA przyjmuje układ kontrolny MEMS i unikalną konstrukcję optyczną, dzięki czemu produkt jest bardziej kompaktowy, tańszy, ma szybką reakcję i wyjątkowo wysoką stabilność i niezawodność.Regulowany tłumik optyczny Produkty z serii tłumików optycznych MEMS wykorzystują ruchome obrotowe lustro na chipie mikroelektromechanicznym, obrotowe lustro tłumi sprzężenie wejściowej mocy lasera z wyjściowym włóknem.Urządzenie przykłada napięcie do sterowania kątem nachylenia obracającego się zwierciadła, tak aby uzyskać wymagane tłumienie.
Informacje o zamówieniu
| Firma | - | Typ | Środkowa długość fali | Typ | Napięcie napędu | Rodzaj włókna | Długość włókna | Złącze wejściowe | Złącze wyjściowe |
| S=Springtek | - | MV=MEMS VOA | O=pasmo O | B=Jasny | 06=6V | B=250um gołe włókno | 10=1,0m | 0=Brak | 0=Brak |
| C=pasmo C | D=ciemny | 15=15V | L=0,9mm luźna rurka | 15=1,5m | 1=FC/UPC | 1=FC/UPC | |||
| L=pasmo L | 20=2,0m | 2=FC/APC | 2=FC/APC | ||||||
| F=pełne pasmo | 25=2,5m | 3=SC/UPC | 3=SC/UPC | ||||||
| X=Dostosowane | ... | 4=SC/APC | 4=SC/APC | ||||||
| 5=LC/UPC | 5=LC/UPC | ||||||||
| 6=LC/APC | 6=LC/APC |
Cechy
Niskie straty wtrąceniowe
Niskie straty zależne od polaryzacji
Kompaktowa konstrukcja
Niskie zużycie energii
Niewrażliwy na wstrząsy i wibracje
Aplikacja
Niskie straty wtrąceniowe
Niskie straty zależne od polaryzacji
Kompaktowa konstrukcja
Niskie zużycie energii
Niewrażliwy na wstrząsy i wibracje
Zgodność
Telcordia GR-1221-CORE
RoHS
Specyfikacja
| Parametry | MEMS VOA | Jednostka | |
| Typ | Jasny | Ciemny | |
| Długość fali roboczej | SM:1260~1620:MM:850/1310 | nm | |
| Zakres tłumienia | SM: ≥30 przy 5 V: MM: ≥230 przy 3 V | dB | |
| Strata wtrąceniowa | ≤0,7 | dB | |
| Czas odpowiedzi | ≤8 | SM | |
| Strata zwrotu | SM≥50: MM≥30 | dB | |
| WDL | ≤0,25 przy 0 V | dB | |
| Moc optyczna | ≤500 | mW | |
| Napięcie jazdy | SM≤6,5;MM≤35 | V | |
| Temperatura robocza | 20~+85 | ℃ | |
| Temperatura przechowywania | -40~+85 | ℃ | |
| Wymiar | Φ5,4x19 | mm | |
