Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AC4L2K-CD

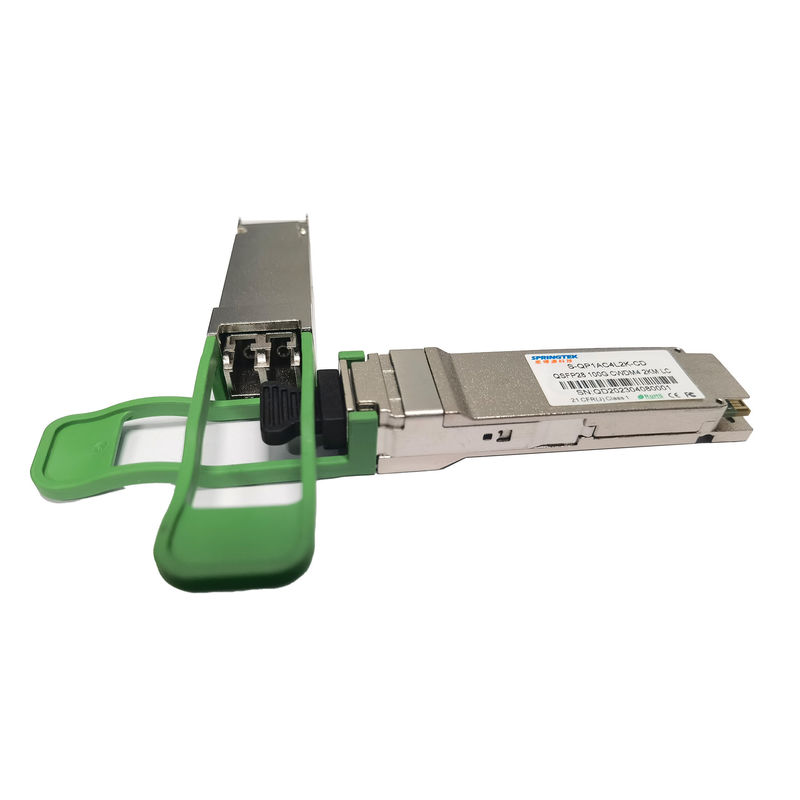

Kompatybilny z QSFP28 Cisco 100 Gb / s CWDM4 2 km LC Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
|
Numer części |
Opis produktu |
|
S-QP1AC4L2K-PŁYTA CD |
QSFP28, 100Gb/s,1271 -1331nm,SM,LC, 2 tysm, 0ºC~+70ºC, Z DDM, |
Opis
Transceiver Springtek 100 Gb / s CWDM4 QSFP28 został zaprojektowany, aby spełnić wymagania łączy danych 100G przez SMF do 2 km.Jest zgodny z QSFP28 MSA, 100G CLR4, CWDM4 MSA i IEEE 802.3bm.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Moduł ma zagregowaną przepływność do 103,1 Gb/s dzięki multipleksowaniu 4 niezależnych linii optycznych CWDM, z których każda może przesyłać 25,78125 Gb/s na odległość 2 km SMF.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Pojedynczy zasilacz +3,3 V
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Całkowite zużycie energii | P | - | - | 3.5 | W |
| Prędkość transmisji danych | BR | - | 25.78125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | ||
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 900 | mV | ||
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | ||
| Niedopasowanie zakończenia różnicowego | - | - | 10 | % | |||
| Utrata powrotu wejścia różnicowego | Na 100G CLR4 MSA | dB | |||||
| Utrata powrotu wejścia w trybie wspólnym | Na 100G CLR4 MSA | dB | |||||
| Charakterystyka elektryczna odbiornika | |||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | ||
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 1200 | mV | ||
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | ||
| Niedopasowanie zakończenia różnicowego | - | - | 10 | % | |||
| Utrata powrotu wyjścia różnicowego | Na 100G CLR4 MSA | dB | |||||
| Utrata powrotu wyjścia w trybie wspólnym | Na 100G CLR4 MSA | dB | |||||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Charakterystyka nadajnika | |||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | 1 | ||||
| Długość fali środkowej linii (zakres) | λ | 1264,5 | 1271 | 1277,5 | nm | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Całkowita średnia moc startowa | Dąsać się | 10,5 | dBm | ||||
| Średnia moc startowa na linię | TXPx | -6,5 | 2.5 | dBm | |||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | dB | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Hałas o względnym natężeniu | RIN | -130 | dB/Hz | ||||
| Odbicie nadajnika | -12 | dB |
|
||||
|
Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Charakterystyka odbiornika | |||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | 3 | ||||
| Długość fali środkowej linii (zakres) | λ | 1264,5 | 1271 | 1277,5 | nm | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Nasycenie odbioru (OMA) na linię | Rmaks | 2.5 | |||||
|
Nieakcentowana czułość odbiornika (OMA) na pas |
Rxsens | -10 | dBm | 1,2,3 | |||
| Odbicie odbiornika | -26 | dB | |||||
| LOS | Dezaktywacja optyczna | Pd | -11,6 | dBm | |||
| Asertywność optyczna | Rocznie | -24 | -13,6 | ||||
| Histereza LOS | 0,5 | dB | |||||
| Notatki | |||||||
|
|||||||
