Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-PP2531L10-CD

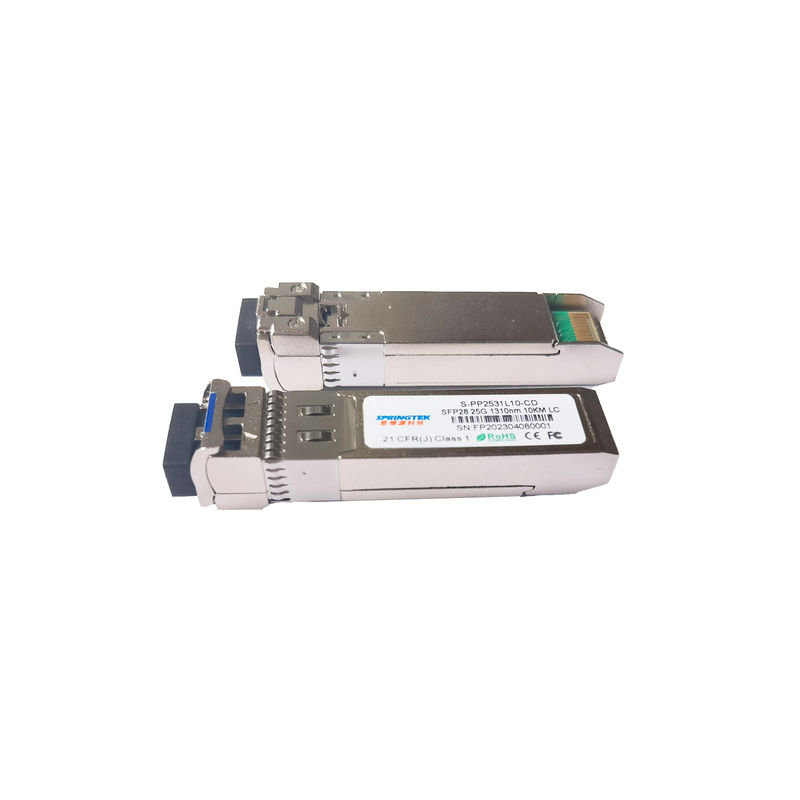

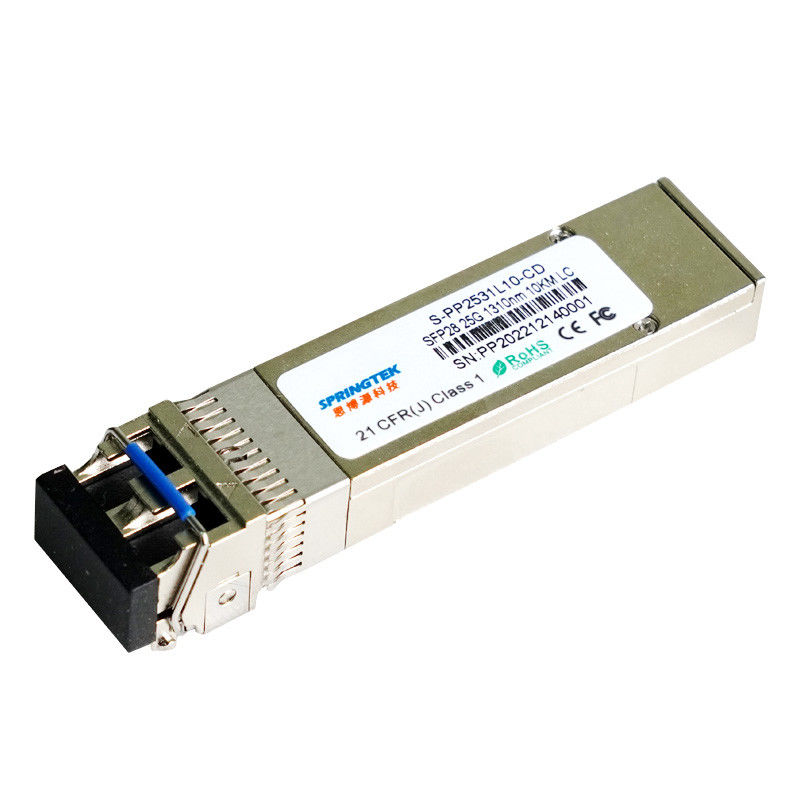

25Gb/s 1310 nm10km SFP28Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-PP2531L10-CD | SFP28, 25,78 Gb/s, 1310 nm, LC, SMF, 10 km, 0ºC~+70ºC, z DDM |
Opis
Transceiver Springtek SFP28 jest przeznaczony do przesyłania i odbierania danych optycznych przez światłowód jednomodowy o długości łącza 10 km.
Interfejs elektryczny modułu SFP28 10 km jest zgodny ze specyfikacjami elektrycznymi SFI.Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów różnicowych.Linie danych są wewnętrznie sprzężone AC.Moduł zapewnia terminację różnicową i redukuje konwersję różnicową do trybu wspólnego w celu wysokiej jakości terminacji sygnału i niskiego poziomu EMI.
Cechy
Interfejs optyczny LC Duplex
Nadajnik DFB 1310nm, odbiornik PIN
Dotyczy połączenia SMF o długości 10 km
Całkowicie metalowa obudowa zapewniająca doskonałą wydajność EMI
Pojedynczy zasilacz 3,3 V
Maksymalny pobór mocy 1,5 W
Ekonomiczne rozwiązanie SFP+, umożliwia wyższy port
gęstości i większej przepustowości
Temperatura obudowy roboczej: 0 do +70°C
Kompatybilny z RoHS
Aplikacje
eCPRI&CPRI
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | 600 | mama | ||
| Prędkość transmisji danych | BR | - | 25.78 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 200 | - | 900 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V |
| TWADAWysoka logika | VTFH | 2.4 | - | VCC | V |
| TWADANiski poziom logiczny | VTFL | VEE | - | VEE+0,4 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC | V |
| LOS Odbierz napięcie | VZGUBIONY | VEE | - | VEE+0,4 | V |
Charakterystyka optyczna i elektryczna
| Charakterystyka elektryczna nadajnika | ||||||||||
| Parametr | Symbol | min. | Typ. | Maks. | Jednostka | Notatka | ||||
| Środkowy zakres długości fal | λ | 1295 | 1310 | 1325 | nm | |||||
| Szerokość widmowa przy -20dB | Δλ | - | - | 1 | nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |||||
| Uruchom moc optyczną | Dąsać się | -7 | - | 2 | dBm | 1 | ||||
| Amplituda modulacji optycznej | OMA | -4 | - | 2.2 | dBm | |||||
| Uruchom zasilanie w OMA-TDP | -5 | dB | ||||||||
| Kara za rozproszenie nadajnika | TDP | - | - | 2.7 | dB | |||||
| Średnia moc startowa nadajnika OFF | -20 | dBm | ||||||||
| Współczynnik ekstynkcji | ostry dyżur | 3 | - | - | dB | |||||
| Hałas o względnym natężeniu | RIN | - | - | -130 | dB/Hz | |||||
| Schemat oka | Po filtrowaniu jest zgodny z maskami na oczy IEEE802.3cc | |||||||||
| Charakterystyka elektryczna odbiornika | ||||||||||
| Parametr | Symbol | min. | Typ. | Maks. | Jednostka | Notatka | ||||
| Operacyjna centralna długość fali | λ | 1295 | 1310 | 1325 | nm | |||||
| Nieakcentowana czułość OMA odbiornika | Sen | - | - | -12 | dBm | 2 | ||||
| Maksymalna moc odbiornika OMA | - | - | 2.2 | dBm | ||||||
| Odbicie odbiornika | RFL | - | - | -26 | dB | |||||
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |||||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -14 | dBm | |||||
| Histereza LOS | LOSZ | 0,5 | - | - | dB | |||||
| Notatka: | ||||||||||
|
1. Dane dotyczące średniego poboru mocy mają jedynie charakter informacyjny, zgodnie ze standardem IEEE 802.3cc. 2. Zmierzono przy 231-1 PRBS przy 25,78125 Gb/s, BER<5E-5 |
||||||||||
