Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-FP1055L40-CD

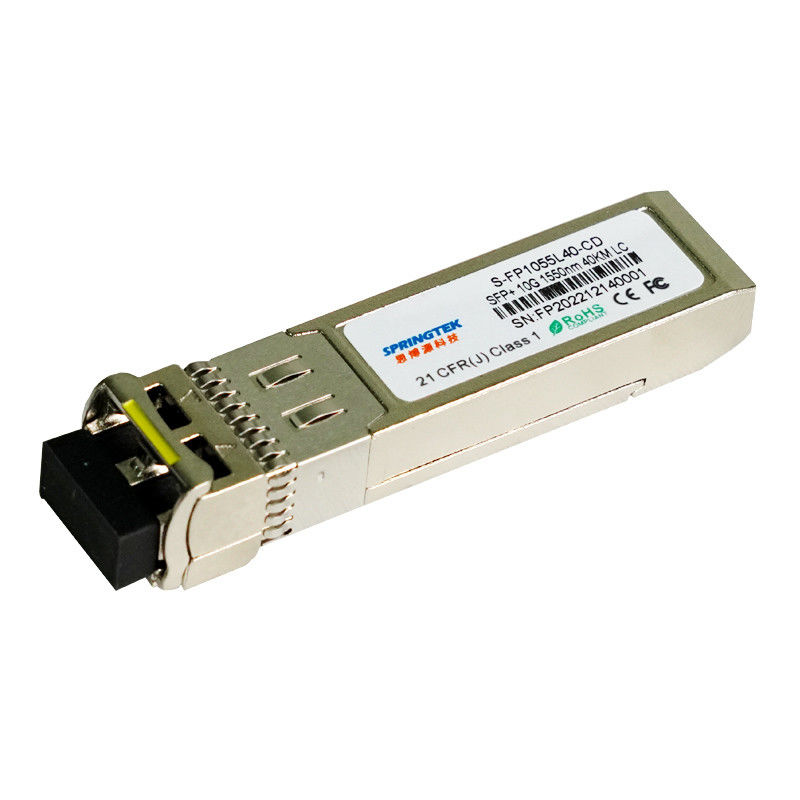

10 Gb/s 1550nm40km SFP+Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-FP1055L40-CD | SFP+, 10,3125 Gb/s, 1550 nm, SM, 40 km, 0ºC~+70ºC, z DDM |
Opis
Springtek chłodzony 1550 nm nadajnik-odbiornik EML 10 Gb / s SFP + jest przeznaczony do przesyłania i odbierania danych optycznych w łączach Ethernet 10G przez światłowód jednomodowy na odległość do 40 km.
Interfejs elektryczny modułu Springtek 1550nm 40km SFP+ jest zgodny ze specyfikacjami elektrycznymi SFI.Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów różnicowych.Linie danych są wewnętrznie sprzężone AC.Moduł zapewnia terminację różnicową i redukuje konwersję różnicową do trybu wspólnego w celu wysokiej jakości terminacji sygnału i niskiego poziomu EMI.
Cechy
Interfejs optyczny LC Duplex
Nadajnik EML chłodzony 1550 nm, odbiornik PIN
Szybkość transmisji od 1,2 G do 11,3 G
Niski pobór mocy <1,5W
Do 40 km długości SMF
Całkowicie metalowa obudowa zapewniająca doskonałą wydajność EMI
Ekonomiczne rozwiązanie SFP+, umożliwiające większą gęstość portów i większą przepustowość
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
CPRI
Inne łącza optyczne
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -0 | 70 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 5 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.135 | 3.30 | 3.465 | V |
| Prąd zasilania | Icc | - | - | 450 | mama |
| Prędkość transmisji danych | BR | - | 10.3125 | 11.3 | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | 850 | mV | |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V |
| TWADAWysoka logika | VTFH | 2.0 | - | VCC | V |
| TWADANiski poziom logiczny | VTFL | 0 | - | 0,8 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC | V |
| LOS Odbierz napięcie | VZGUBIONY | VEE | - | VEE+0,4 | V |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Typ lasera | EML | |||||
| Środkowy zakres długości fal | λ | 1530 | 1550 | 1565 | nm | |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Uruchom moc optyczną | Dąsać się | -2 | - | +4 | dBm | 1 |
| Amplituda modulacji optycznej | POMA | -2.1 | - | - | dBm | |
| Średnia moc startowa nadajnika OFF | PWYŁĄCZONY | - | - | -30 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 8.5 | - | - | dB | |
| Nadajnik i kara za dyspersję | TDP | - | - | 3 | dB | |
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | |
| Schemat oka | Po filtrowaniu jest zgodny z maskami na oczy IEEE802.3ae | |||||
| Charakterystyka odbiornika | ||||||
| Typ odbiornika | SZPILKA | |||||
| Operacyjna centralna długość fali | λ | 1260 | - | 1600 | nm | |
| czułość odbiornika | Sen | - | - | -15,8 | dBm | 2 |
| Przeciążenie odbiornika | Psob | -1 | - | - | dBm | |
| Odbicie odbiornika | RFL | - | - | -26 | dB | |
| Twierdzenie LOS | LOSA | -42 | - | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -19 | dBm | |
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |
| Notatki | ||||||
|
1. Dane dotyczące średniego poboru mocy mają charakter wyłącznie informacyjny, zgodnie ze standardem IEEE 802.3ae. 2. Mierzone z 231-1 PRBS przy 10,3125 Gb/s, BER<10-12 |
||||||
