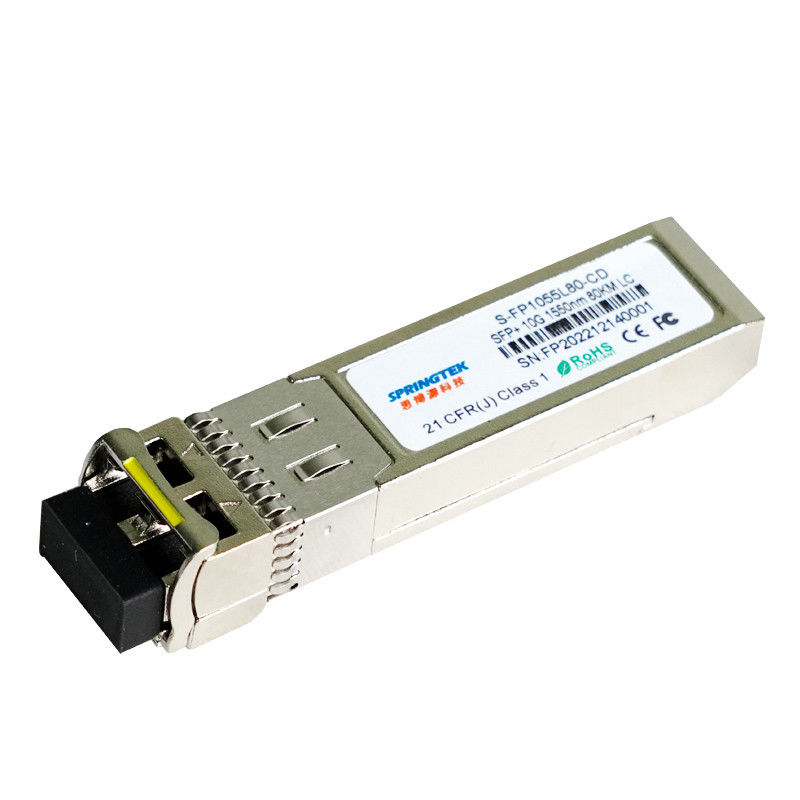

10 Gb/s 1550nm80km SFP+Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-FP1055L80-CD | SFP+, 10,3125 Gb/s, 1550 nm, SM, 80 km, 0ºC~+70ºC, z DDM |
Opis
Springtek chłodzony 1550 nm nadajnik-odbiornik EML 10 Gb / s SFP + jest przeznaczony do przesyłania i odbierania danych optycznych w łączach Ethernet 10G przez światłowód jednomodowy na odległość do 80 km.
Interfejs elektryczny modułu Springtek 1550nm 80km SFP+ jest zgodny ze specyfikacjami elektrycznymi SFI.Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów różnicowych.Linie danych są wewnętrznie sprzężone AC.Moduł zapewnia terminację różnicową i redukuje konwersję różnicową do trybu wspólnego w celu wysokiej jakości terminacji sygnału i niskiego poziomu EMI.
Cechy
Interfejs optyczny LC Duplex
Nadajnik EML chłodzony 1550 nm, odbiornik APD
Obsługa szybkości transmisji do 11,3 Gb
Niski pobór mocy <2W
Do 80 km długości SMF
Całkowicie metalowa obudowa zapewniająca doskonałą wydajność EMI
Ekonomiczne rozwiązanie SFP+, umożliwiające większą gęstość portów i większą przepustowość
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Fibre Channel 8,5G/10G
10G SONET/SDH, OTU2/2e
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -0 | 70 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 5 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.135 | 3.30 | 3.465 | V |
| Prąd zasilania | Icc | 450 | mama | ||
| Prędkość transmisji danych | BR | - | 10.3125 | 11.3 | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | 850 | mV | |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC | V |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V |
| TWADAWysoka logika | VTFH | 2.0 | - | VCC | V |
| TWADANiski poziom logiczny | VTFL | 0 | - | 0,8 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| Usterka LOS | Błąd VLOS | Vcc–1,3 | VccHOST | V | |
| LOS Normalny | Norma VLOS | Vee | Vee+0,8 | V | |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Typ lasera | EML | |||||
| Środkowy zakres długości fal | λ | 1530 | 1550 | 1565 | nm | |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Uruchom moc optyczną | Dąsać się | -1 | - | 4 | dBm | |
| Średnia moc startowa nadajnika OFF | PWYŁĄCZONY | - | - | -30 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 8.5 | - | - | dB | |
| Nadajnik i kara za dyspersję | TDP | - | - | 3 | dB | |
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | |
| Charakterystyka odbiornika | ||||||
| Typ odbiornika | APD | |||||
| Operacyjna centralna długość fali | λ | 1270 | - | 1610 | nm | |
| czułość odbiornika | Sen | - | - | -23 | dBm | 1 |
| Przeciążenie odbiornika | Psob | -7 | - | - | dBm | |
| Odbicie odbiornika | RFL | - | - | -27 | dB | |
| Twierdzenie LOS | LOSA | -37 | - | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -26 | dBm | |
| Histereza LOS | LOSZ | 0,5 | 3 | dB | ||
| Notatki | ||||||
| 1. Mierzone z 231-1 PRBS przy 10,3125 Gb/s, BER<10-12, z najgorszym ER, BtB | ||||||
