Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-FB1023L40-xD

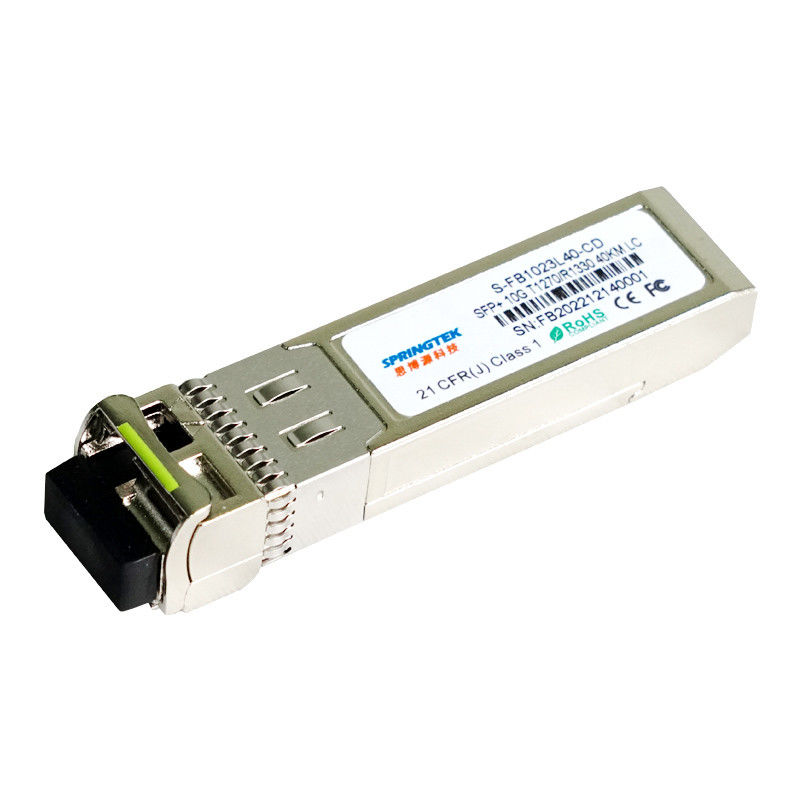

10G T1270/R1330nm40 kmBIDISFP+Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-PF1023L40-CD | SFP+ BIDI Tx1270/Rx1330nm, 10,3125 Gb/s, SM, 40 km, 0ºC~+70ºC, z DDM |
| S-PF1023L40-ID | SFP+ BIDI Tx1270/Rx1330nm, 10,3125 Gb/s, SM, 40 km, -40ºC~+85ºC, z DDM |
Opis
Transceiver Springtek10G 1270nm SFP+ BIDI jest przeznaczony do przesyłania i odbierania danych optycznych przez światłowód jednomodowy o długości łącza 40 km.
Interfejs elektryczny modułu SFP+ BIDI 40 km jest zgodny ze specyfikacjami elektrycznymi SFI.Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów różnicowych.Linie danych są wewnętrznie sprzężone AC.Moduł zapewnia terminację różnicową i redukuje konwersję różnicową do trybu wspólnego w celu wysokiej jakości terminacji sygnału i niskiego poziomu EMI.
Cechy
Pojedynczy interfejs LC
Nadajnik DFB 1270nm, odbiornik PIN
Pobór mocy <1W
Dotyczy połączenia SMF o długości 40 km
Pojedynczy zasilacz +3,3 V
Całkowicie metalowa obudowa zapewniająca doskonałą wydajność EMI
Ekonomiczne rozwiązanie SFP+, umożliwiające większą gęstość portów i większą przepustowość
Temperatura pracy:0 do +70°C -40 do +85°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Inne łącza optyczne
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | - | 10.3125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 700 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V |
| TWADAWysoka logika | VTFH | 2.4 | - | VCC | V |
| TWADANiski poziom logiczny | VTFL | VEE | - | VEE+0,4 | V |
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC | V |
| LOS Odbierz napięcie | VZGUBIONY | VEE | - | VEE+0,4 | V |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | ||
| Charakterystyka nadajnika | ||||||||
| Typ lasera | DFB | |||||||
| Środkowa długość fali | λ | 1260 | 1270 | 1280 | nm | |||
| Szerokość widmowa przy -20dB | Δλ | - | - | 1 | nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |||
| Uruchom moc optyczną | Dąsać się | 1 | - | 6 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | - | - | dB | |||
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | |||
| Schemat oka | Po filtrowaniu jest zgodny z maskami na oczy IEEE802.3ae | |||||||
| Charakterystyka odbiornika | ||||||||
| Typ odbiornika | SZPILKA | |||||||
| Środkowa długość fali | λ | 1320 | 1330 | 1340 | nm | |||
| czułość odbiornika | Sen | - | - | -15 | dBm | 2 | ||
| Przeciążenie odbiornika | Psob | 0,5 | - | - | dBm | |||
| Odbicie odbiornika | RFL | - | - | -12 | dB | |||
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -17 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |||
| Notatki | ||||||||
|
1. Dane dotyczące średniego poboru mocy mają charakter wyłącznie informacyjny, zgodnie ze standardem IEEE 802.3ae. 2. Mierzone z 231-1 PRBS przy 10,3125 Gb/s, BER<10-12 |
||||||||
