Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-SC2GCWL80-CD-XX

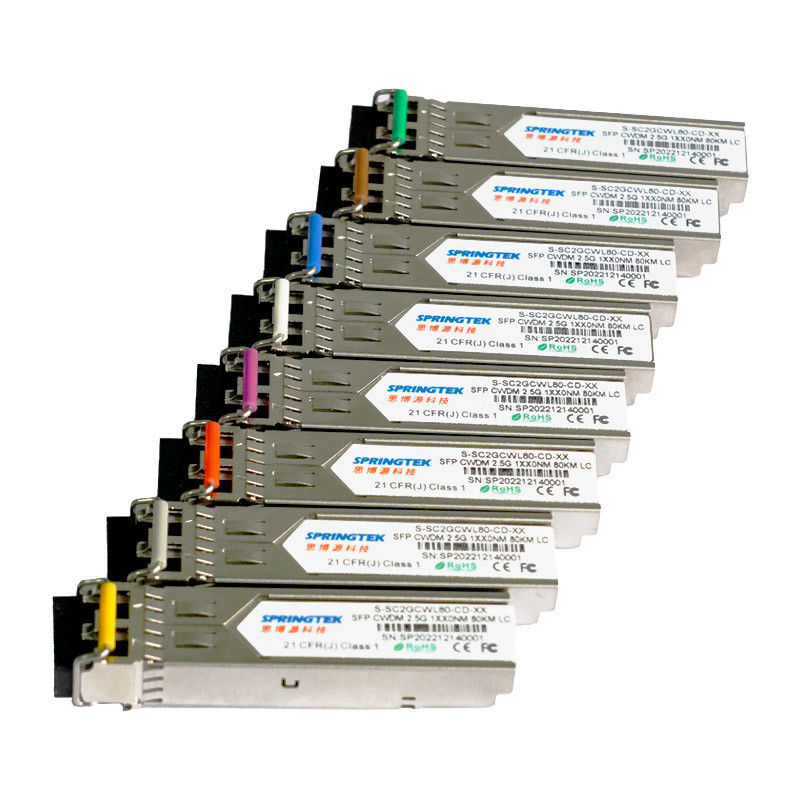

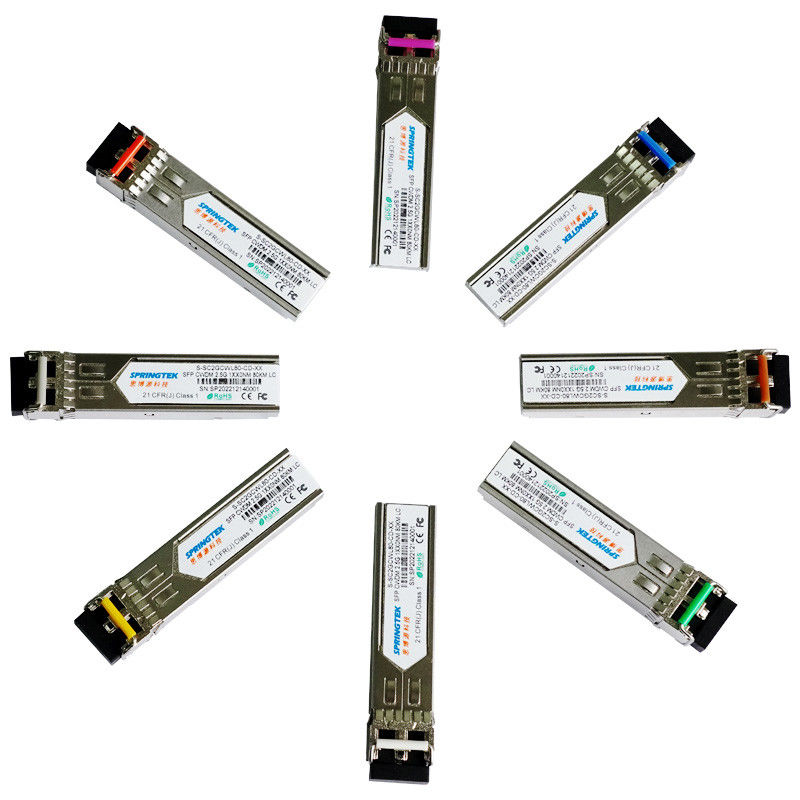

2.5 Gb/sCWDM 80 km SFP Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-SC2GCWL80-CD-xx | SFP, 2,5 Gb/s, CWDM1270nm~1610nm, SM, 80km, 0ºC~+70ºC, Z DDM |
| S-SC2GCWL80-ID-xx | SFP, 2,5 Gb/s, CWDM1270nm~1610nm, SM, 80km, -40ºC~+85ºC, Z DDM |
Opis
Moduły nadawczo-odbiorcze Springtek CWDM SFP to wydajne, ekonomiczne moduły obsługujące prędkość transmisji 2,5 Gb/s i odległość transmisji 80 km z SMF.
Transceiver składa się z trzech sekcji: nadajnika CWDM LD, hotodody APD zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA).Moduły Springtek CWDM SFP spełniają wymogi bezpieczeństwa lasera klasy I.
Transceivery są kompatybilne z SFP Multi-Source Agreement (MSA) i SFF-8472.Więcej informacji można znaleźć w SFP MSA.
Cechy
Działanie 2,5 Gb/s
Pojedynczy zasilacz +3,3 V
Wysoka wydajność i opłacalność
Fotodetektor CWDM LD i APD dla transmisji 80km
Zgodny z SFP MSA i SFF-8472 z podwójnym gniazdem LC
Cyfrowe monitorowanie diagnostyczne
Kompatybilny z SONET OC-48
Temperatura obudowy roboczej:0 do +70°C -40 do +85°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
2x kanał światłowodowy
Gigabit Fibre Channel
Przełącz na interfejs przełącznika
Aplikacje z przełączaną płytą montażową
Interfejs routera/serwera
Inne systemy transmisji optycznej
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | - | 2.5 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |
| Różnicowe wahania napięcia wejściowego | VW | 400 | - | 2000 | mV | |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | |
| Napięcie wyłączenia nadajnika | VDIS | 2.0 | - | VCC+0,3 | V | |
| Napięcie włączenia nadajnika | VPL | 0 | - | 0,8 | V | |
| TWADAWysoka logika | VTFH | 2.4 | - | VCC | V | |
| TWADANiski poziom logiczny | VTFL | VEE | - | VEE+0,4 | V | |
| Charakterystyka elektryczna odbiornika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 400 | - | 1000 | mV | |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | |
| LOS Podaj napięcie | VLOSA | 2.4 | - | VCC | V | |
| LOS Odbierz napięcie | VZGUBIONY | VEE | - | VEE+0,4 | V | |
Charakterystyka optyczna i elektryczna
| Charakterystyka nadajnika | ||||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | ||
| Typ lasera | CWDM-LD | |||||||
| Prędkość transmisji danych | - | - | 2.5 | - | GB/s | |||
| Środkowy zakres długości fal | λ | λc –6,5 | λc | λc +6,5 | nm | 1 | ||
| Szerokość widmowa przy -20dB | Δλ | - | - | 1 | nm | |||
| Średnia moc startowa nadajnika OFF | PWYŁĄCZONY | - | - | -40 | dBm | |||
| Uruchom moc optyczną | Dąsać się | 0 | - | 5 | dBm | 2 | ||
| Współczynnik ekstynkcji | ostry dyżur | 9 | - | - | dB | |||
| Charakterystyka odbiornika | ||||||||
| Typ odbiornika | APD | |||||||
| Prędkość transmisji danych | - | - | 2.5 | - | GB/s | |||
| Operacyjna centralna długość fali | λ | 1260 | - | 1610 | nm | |||
| Czułość odbiornika (OMA) | Sen | - | - | -28 | dBm | 3 | ||
| Przeciążenie odbiornika | Psob | -7 | - | - | dBm | |||
| Twierdzenie LOS | LOSA | -35 | - | - | dBm | |||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -28 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |||
| Notatki | ||||||||
|
1.λc=1270nm,1290nm,1310nm,1330nm,1350nm,1370nm,1390nm,1410nm,1430nm, 1450nm,1470nm,1490nm,,1510nm,1530nm,1550nm,,1570nm,1590nm,1610nm, 2. Moc optyczna jest wprowadzana do SMF. 3. Mierzone z 223-1 PRBS przy 2,5 Gb/s, BER<10-12 |
||||||||
Specyfikacje ogólne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Szybkość transmisji | BR | - | 2.5 | - | GB/s | |
| Bitowy współczynnik błędów | BER | - | - | 10-12 |
