Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-SP1MR01-C

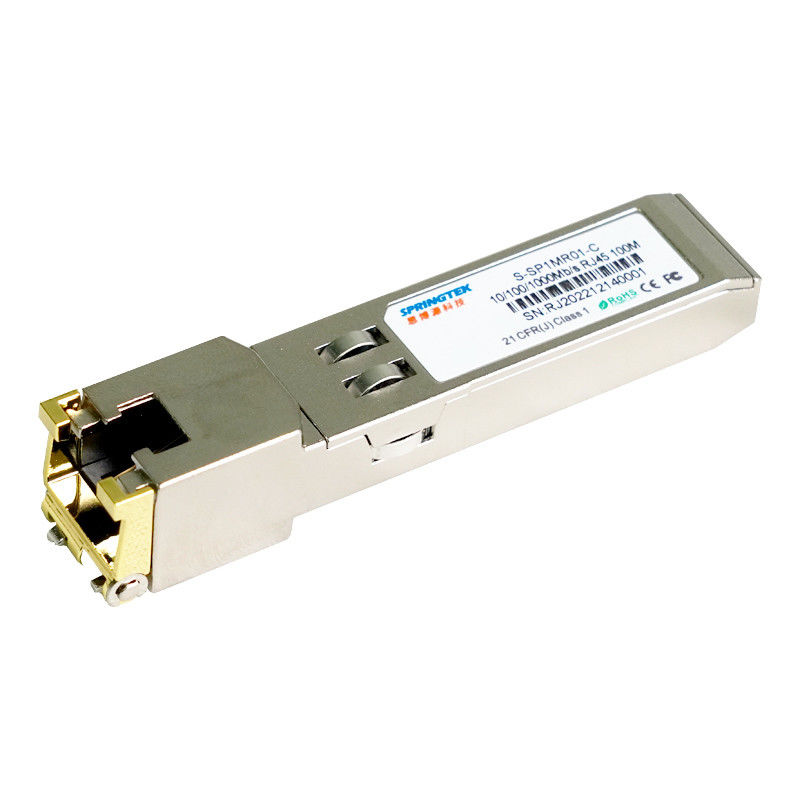

10/100/1000BASE-T Miedź100m SFP Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, Miedź, RJ45 100M,0ºC~+70ºC |
Opis
Springtek GLC-T 10/100/1000BASE-T Copper SFP transceiver to wysokowydajny, ekonomiczny moduł zgodny ze standardami Gigabit Ethernet i 10/100/1000BASE-T określonymi w IEEE 802.3-2002 i IEEE 802.3ab, który obsługujący zasięg 100 metrów przez nieekranowaną skrętkę kategorii 5.
GLC-T10/100/1000 obsługuje łącza danych w trybie pełnego dupleksu z 5-poziomowymi sygnałami PAM (Pulse Amplitude Modulation).Wszystkie cztery pary w kablu są używane z szybkością symboli 250 Mb/s dla każdej pary.
GLC-T10/100/1000 zapewnia standardowe informacje o identyfikatorze seryjnym zgodne z SFP MSA, do których można uzyskać dostęp za pomocą adresu A0h za pośrednictwem 2-przewodowego protokołu szeregowego CMOS EEPROM.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
W pełni metalowa obudowa zapewniająca niski poziom EMI
Niskie rozpraszanie mocy
Szczegółowe informacje o produkcie w pamięci EEPROM
Pojedynczy zasilacz +3,3 V
Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
Praca 10/100/1000 BASE-T w systemach nadrzędnych z interfejsem SGMII
Zgodny z SFP MSA
Zgodny ze standardem IEEE 802.3TM-2002
Zgodny z FCC 47 CFR część 15, klasa B
Zakres temperatur obudowy roboczej od 0°C do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Łącze przełącznika/routera z łączem przełącznika/routera
Szybkie wejścia/wyjścia dla serwerów plików
Specyfikacja środowiskowa
| Parametr | Symbol | min | Typ | Maks | Jednostki |
| temperatura robocza | Szczyt | -0 | 85 | °C | |
| Temperatura przechowywania | Tsto | -40 | 100 | °C |
Interfejs zasilania elektrycznego
| Parametr | symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Prąd zasilania | Jest | 320 | 375 | mama | Maksymalna moc 1,2 W w pełnym zakresie napięcia i temperatury.Patrz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Prąd udarowy | Powstań | 30 | mama | Gorąca wtyczka powyżej prądu w stanie ustalonym.Zobacz ostrzeżenie | ||
| Uwaga: Pobór mocy i prąd udarowy są wyższe niż wartości określone w SFP MSA | ||||||
Sygnały niskiej prędkości
| Parametr | Symbol | min | Maks | Jednostki | Uwagi/Warunki |
| Wyjście SFP NISKIE | TOM | 0 | 0,5 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wyjście SFP WYSOKIE | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc. |
| Wejście SFP NISKIE | WIL | 0 | 0,8 | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Wejście SFP WYSOKIE | 2 | Vcc + 0,3 V | V | Podciąganie od 4,7 do 10 km do Vcc. |
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Om | Mechanizm różnicowy | ||
| Impedancja wejściowa Rx | Zin, RX | 100 | Om | Mechanizm różnicowy |
Szybki interfejs elektryczny, host-SFP
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Pojedyncze zakończenie wprowadzania danych | Vinsing | 250 | 1200 | mama | Pojedynczy zakończony | |
| Swing danych wyjściowych z jednym zakończeniem | woutowanie | 350 | 100 | 800 | mama | Pojedynczy zakończony |
| Czas narastania/opadania | Zin, Rx | 175 | psek | 20% ~ 80% | ||
| Impedancja wejściowa Tx | Zin | 50 | Om | Pojedynczy zakończony | ||
| Impedancja wejściowa Tx | Zut | 50 | Om | Pojedynczy koniecwyd |
Specyfikacje ogólne
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Prędkość transmisji danych | BR | 10 | 1000 | Mb/s | Kompatybilny z IEEE 802.3. | |
| Długość kabla | Ł | 100 | M | UTP kategorii 5.BER <10-12 | ||
| Notatki: | ||||||
|
1. Tolerancja zegara wynosi +/- 50 ppm 2. Domyślnie GLC-T10/100/1000 jest urządzeniem pełnodupleksowym w preferowanym trybie master 3. Automatyczne wykrywanie przejścia jest włączone.Zewnętrzny kabel z przeplotem nie jest wymagany 4. Działanie 10/100/1000 BASE-T wymaga, aby system hosta posiadał interfejs SGMII 5. bez zegarów, z SERDES, który nie obsługuje SGMII, moduł będzie działał tylko z 1000BASE-T. |
||||||
