Numer modelu:
S-SP1GR01-C

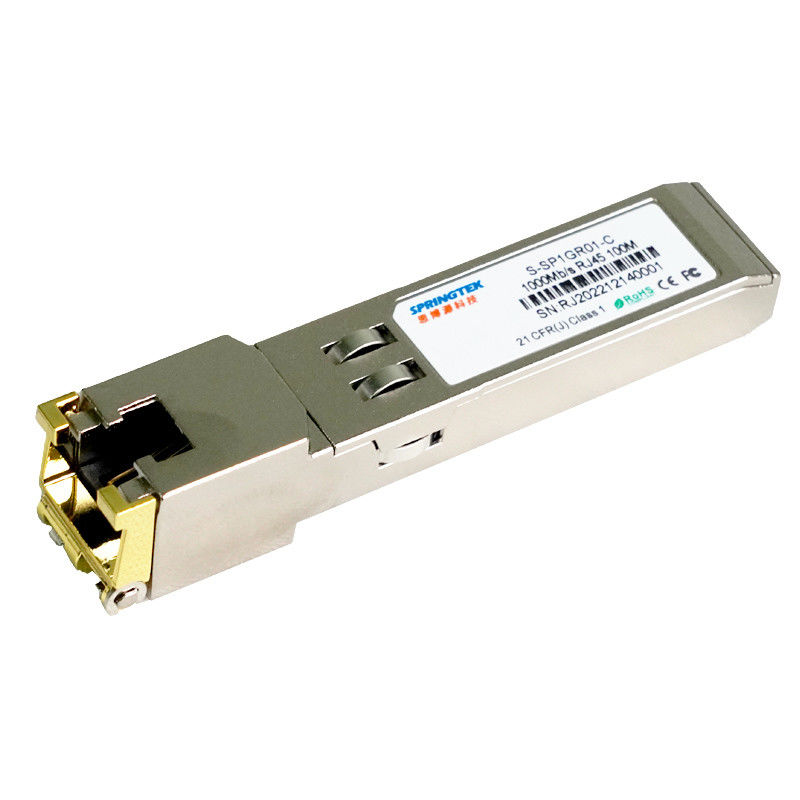

1Miedź 000BASE-T100m SFP Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-SP1GR01-C | SFP, 1000Mb/s, Miedź, RJ45 100M,0ºC~+70ºC |
Opis
Miedziane transceivery Springtek 1000BASE-T SFP to wydajny, ekonomiczny moduł zgodny ze standardami Gigabit Ethernet i 1000BASE-T, jak określono w IEEE 802.3-2002 i IEEE 802.3ab, które obsługują szybkość transmisji danych 1000 Mb/s na odległość do 100 metrów skrętka nieekranowana kategorii 5 (BER <10-12).Moduł obsługuje łącza danych w trybie pełnego dupleksu 1000 Mb/s z 5-poziomowymi sygnałami PAM (Pulse Amplitude Modulation).Moduł zapewnia standardowe informacje o identyfikatorze seryjnym zgodne z SFP MSA, do których można uzyskać dostęp za pomocą adresu A0h za pośrednictwem 2-przewodowego protokołu szeregowego CMOS EEPROM.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
Funkcja TX Disable i RX Los/bez Los
W pełni metalowa obudowa zapewniająca niski poziom EMI
Pojedynczy zasilacz +3,3 V DC
Niskie rozpraszanie mocy (typowo 1,05 W)
Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
Praca 1000 BASE-T w systemach nadrzędnych z interfejsem SERDES
Zakres temperatur obudowy roboczej od 0°C do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Specyfikacja środowiskowa
| Parametr | Symbol | min | Typ | Maks | Jednostki |
| temperatura robocza | Tc | 0 | +70 |
℃ |
|
| Temperatura przechowywania | -40 | +85 | ℃ |
Interfejs zasilania elektrycznego +3,3 V
| Parametr | symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Prąd zasilania | Jest | 500 | 757 | mama | Maksymalna moc 2,5 W w pełnym zakresie napięcia i temperatury. Patrz ostrzeżenie | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 3.6 | V |
Sygnały małej prędkości, charakterystyka elektroniczna
| Parametr | Symbol | min | Maks | Jednostki | Uwagi/Warunki |
| Wyjście SFP NISKIE | TOM | 0 | 0,5 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc, mierzone po stronie hosta złącza |
| Wyjście SFP WYSOKIE | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc, mierzone po stronie hosta złącza |
| Wejście SFP NISKIE | WIL | 0 | 0,8 | V | Podciąganie od 4,7 tys. do 10 tys. do Vcc, mierzone po stronie złącza SFP |
| Wejście SFP WYSOKIE | VIH | 2 |
Vcc+ 0,3 |
V | Podciąganie od 4,7 tys. do 10 tys. do Vcc, mierzone po stronie złącza SFP |
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Częstotliwość linii | FL | 125 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Om | Różnicowy, dla wszystkich częstotliwości między 1MHz a 125MHz | ||
| Impedancja wyjściowa Rx | Zin, Rx | 100 | Om | Różnicowy, dla wszystkich częstotliwości między 1MHz a 125MHz |
Szybki interfejs elektryczny, host-SFP
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Pojedyncze zakończenie wprowadzania danych | Vinsing | 250 | 1200 | mama | Pojedynczy zakończony | |
| Swing danych wyjściowych z jednym zakończeniem | woutowanie | 350 | 800 | mama | Pojedynczy zakończony | |
| Czas narastania/opadania | Zin, Rx | 175 | psek | 20% ~ 80% | ||
| Impedancja wejściowa Tx | Zin | 50 | Om | Pojedynczy zakończony | ||
| Impedancja wejściowa Tx | Zut | 50 | Om | Pojedynczy zakończony |
Specyfikacje ogólne
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Prędkość transmisji danych | BR | 10 | 1000 | Mb/s | Kompatybilny z IEEE802.3 | |
| Notatki | ||||||
| 1. Tolerancja zegara wynosi +/- 50 ppm. | ||||||
