Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-FP10R3M-C

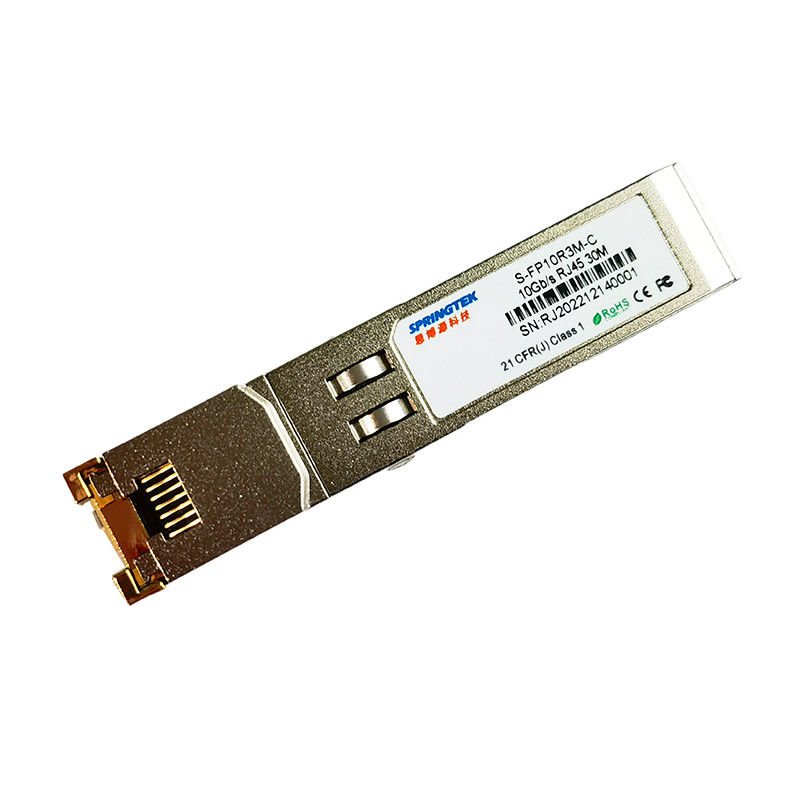

Juniper 10GBASE-T Miedziany 30-metrowy optyczny moduł nadawczo-odbiorczy SFP
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-FP10R3M-C | SFP, 10Gb/s, Miedź, RJ45 ,30M,0ºC~+70ºC |
Opis
Moduł nadawczo-odbiorczy Springtek SFP-10G-T Copper Small Form Pluggable Plus (SFP+) to wydajny, niezawodny i ekonomiczny moduł zgodny ze standardami 10 Gigabit Ethernet i 10G BASE-T, jak określono w IEEE 802.3-2015 i IEEE 802.3an , który obsługuje szybkość transmisji danych 10 Gb/s na odległość do 30 metrów za pośrednictwem ekranowanej skrętki kategorii 6A. Moduł obsługuje łącza danych w trybie pełnego dupleksu 10 Gb/s z 16-poziomowymi sygnałami modulacji amplitudy impulsu (PAM). Moduł zapewnia zgodność ze standardowymi informacjami o identyfikatorze seryjnym z SFP+ MSA, do którego można uzyskać dostęp za pomocą adresu A0h przez magistralę szeregową 2wire.Dostęp do fizycznego układu scalonego można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej pod adresem ACh.
Cechy
SFF-8431 i SFF-8432 Zgodny z MSA
Zgodny z IEEE 802.3az i 802.3an
IEEE 802.3bz dla 5G i 2,5G BASE-T
SFP z możliwością podłączania podczas pracy
Funkcja wyłączenia TX i utraty RX
W pełni metalowa obudowa zapewniająca niski poziom emisji EMI
Pojedynczy zasilacz +3,3 V
Niskie zużycie energii (2,5 W MAKS. przy 30 m)
Kompaktowy zespół złącza RJ-45
Dostęp do warstwy fizycznej IC poprzez 2-przewodową magistralę szeregową
XFI/5GBASE-R/2500BASE-X/SGMII, automatyczna negocjacja SGMII włączona
Automatycznie negocjuje z innymi PHY 10GBase-T
Obsługuje 100/1000Base-T przy użyciu kabla Cat 5e lub lepszego
Przejście MDI/MDIX
Wiele trybów pętli zwrotnej do testowania i rozwiązywania problemów
Wbudowane monitorowanie kabli i diagnostyka łącza
Nieekranowany i ekranowany wspornik kabla
Zakres temperatur obudowy roboczej od 0°C do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
1,25 Gigabit Ethernet przez kabel Cat 5e
Specyfikacja środowiskowa
| Parametr | Symbol | min | Typ | Maks | Jednostki |
| temperatura robocza | Tc | 0 | +70 | ℃ | |
| Temperatura przechowywania | -40 | +85 | ℃ |
Interfejs zasilania elektrycznego
| Parametr | symbol | min | Typ | Maks | Jednostki |
Uwagi/Warunki |
| Prąd zasilania | Jest | 500 | 757 | mama | Maksymalna moc 2,5 W w pełnym zakresie napięcia i temperatury. Patrz ostrzeżenie | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 3.6 | V |
Sygnały małej prędkości, charakterystyka elektroniczna
| Parametr | Symbol | min | Maks | Jednostki | Uwagi/Warunki |
| Wyjście SFP NISKIE | TOM | 0 | 0,5 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc, mierzone po stronie hosta złącza |
| Wyjście SFP WYSOKIE | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Podciąganie od 4,7 tys. do 10 tys. do host_Vcc, mierzone po stronie hosta złącza |
| Wejście SFP NISKIE | WIL | 0 | 0,8 | V | Podciąganie od 4,7 tys. do 10 tys. do Vcc, mierzone po stronie złącza SFP |
| Wejście SFP WYSOKIE | VIH | 2 |
Vcc+ 0,3 |
V | Podciąganie od 4,7 tys. do 10 tys. do Vcc, mierzone po stronie złącza SFP |
Szybki interfejs elektryczny, linia transmisyjna-SFP
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Częstotliwość linii | FL | 800 | MHz | Kodowanie 5-poziomowe, zgodnie z IEEE 802.3 | ||
| Impedancja wyjściowa Tx | Zout, Teksas | 100 | Om | Różnicowy, dla wszystkich częstotliwości między 1MHz a 125MHz | ||
| Impedancja wyjściowa Rx | Zin, Rx | 100 | Om | Różnicowy, dla wszystkich częstotliwości między 1MHz a 125MHz |
Szybki interfejs elektryczny, host-SFP
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Pojedyncze zakończenie wprowadzania danych | Vinsing | 500 | 800 | 1100 | mV | Mechanizm różnicowy |
| Swing danych wyjściowych z jednym zakończeniem | woutowanie | 500 | 800 | 1100 | mV | Mechanizm różnicowy |
| Czas narastania/opadania | Tr, Tf | 20 | 47 | psek | 20% ~ 80% | |
| Impedancja wejściowa Tx | Zin | 100 | om | Mechanizm różnicowy | ||
| Impedancja wejściowa Tx | Zut | 100 | om | Mechanizm różnicowy |
Specyfikacje ogólne
| Parametr | Symbol | min | Typ | Maks | Jednostki | Uwagi/Warunki |
| Kurs daty | BR | 1 | 10 | GB/s | Patrz uwagi od 2 do 4 poniżej Zgodność ze standardem IEEE 802.3. | |
| Długość kabla | Ł | 30 | M | |||
| Notatki | ||||||
| Tolerancja zegara wynosi +/- 50 ppm. | ||||||
