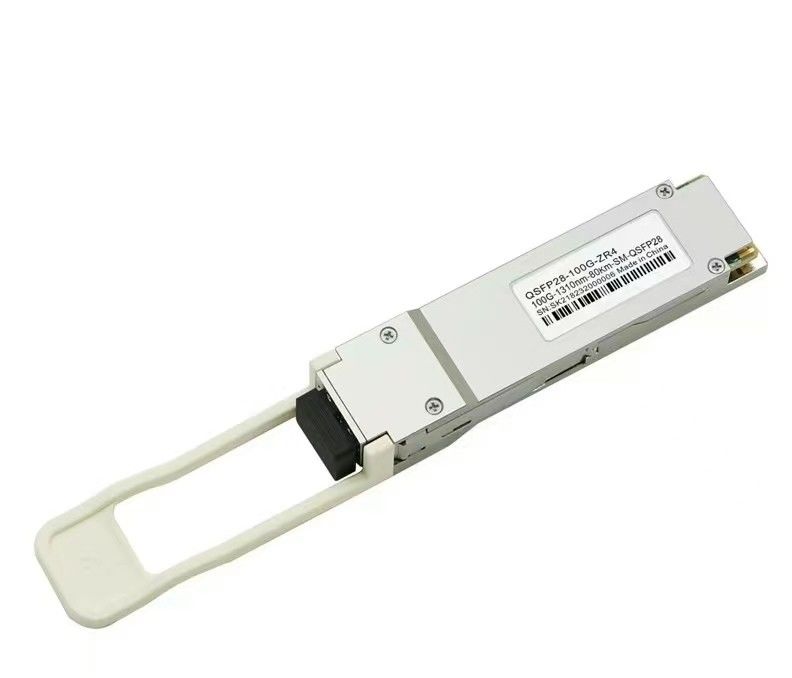

Kompatybilny z Cisco 100 Gb / s QSFP28 ZR 1294 -1310nm 80Km optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km, ,0ºC~+70ºC, Z DDM |
Opis
Springtek 100G QSFP28 ZR4 jest przeznaczony do komunikacji optycznej o zasięgu 80 km.Ten moduł zawiera 4-torowy nadajnik optyczny, 4-torowy odbiornik optyczny i blok zarządzania modułem, w tym 2-przewodowy interfejs szeregowy.Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,3 | 3.6 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna | PR | 15 | 85 | % | |
| Próg obrażeń, każdy pas | Td | 6.5 | dBm |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Odległość połączenia z G.652 | P | - | - | 80 | km |
| Prędkość transmisji danych | BR | - | 25.78125 | - | Gb/s |
Parametry elektryczne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatka |
| Rozpraszanie mocy | 6.5 | W | ||||
| Prąd zasilania | Icc | 1,8759 | A | Stan stabilny | ||
| Nadajnik | ||||||
| Szybkość transmisji danych, każda linia | 25.78125 | Gb/s | ||||
| Napięcie różnicowe pk-pk | Vpp | 900 | mV | Przy 1 MHz | ||
| Napięcie w trybie wspólnym | Vcm | -350 | 2850 | mV | ||
| Czas przejścia | Trise/Tfall | 10 | ps | 20%~80% | ||
| Niedopasowanie rezystancji zakończenia różnicowego | 10 | % | ||||
| Szerokość oczu | EW15 | 0,46 | interfejs użytkownika | |||
| Wysokość oczu | EH15 | 95 | mV | |||
| Odbiorca | ||||||
| Szybkość transmisji danych, każda linia | 25.78125 | Gb/s | ||||
| Niedopasowanie rezystancji zakończenia różnicowego | 10 | % | Przy 1 MHz | |||
| Różnicowe wahania napięcia wyjściowego | Wout, s | 900 | mV | |||
| Szum w trybie wspólnym, RMS | Vrms | 17,5 | mV | |||
| Czas przejścia | Trise/Tfall | 12 | ps | 20%~80% | ||
| Szerokość oczu | EW15 | 0,57 | interfejs użytkownika | |||
| Wysokość oczu | EH15 | 228 | mV | |||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | 1 | |||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Całkowita średnia moc startowa | SUMA | 8.0 | 12,5 | dBm | ||
| Średnia moc startowa, każda linia | DĄSAĆ SIĘ | 2.0 | 6.5 | dBm | ||
|
Różnica w mocy startowej między dowolne dwa pasy (średnia i OMA) |
- | 3 | dBm | |||
| Średnia moc startowa nadajnika OFF na każdym pasie | POW | - | - | -30 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerancja strat odbiciowych optycznych | 20 | dB | ||||
| Odbicie transmisji | RFL | - | - | -12 | dB | |
| Margines maski | 5 | * | * | % | ||
|
Wyjściowa definicja maski na oczy {X1,X2,X3,Y1,Y2,Y3} |
{0,25,0,4,0,45,0,25,0,28,0,4} | |||||
| Charakterystyka odbiornika | ||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | ||||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Średnia moc odbiornika, każda linia | Td | -28 | -7 | dBm | 1 | |
| Moc odbiornika, każda linia (OMA) | -7 | dBm | ||||
| Współczynnik odbicia odbiornika | SenOMA1 | -26 | dB | 1 | ||
| Czułość odbiornika Średnia, każda linia | SenOMA2 | -28 | dBm | 2 | ||
|
Odbiornik 3 dB górne odcięcie elektryczne częstotliwość, każdy pas |
LOSA | 31 | GHz | |||
| Próg uszkodzeń, każdy pas | ZGUBIONY | 6.5 | dBm | |||
| Twierdzenie LOS | LOSZ | -40 | dBm | |||
| Deser LOS | -29 | dBm | ||||
| Histereza LOS | 0,5 | dB | ||||
| Notatki | ||||||
| 1. Czułość jest określona w BER@5E-5 z FEC | ||||||
