Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AL4L10-CD-OTU

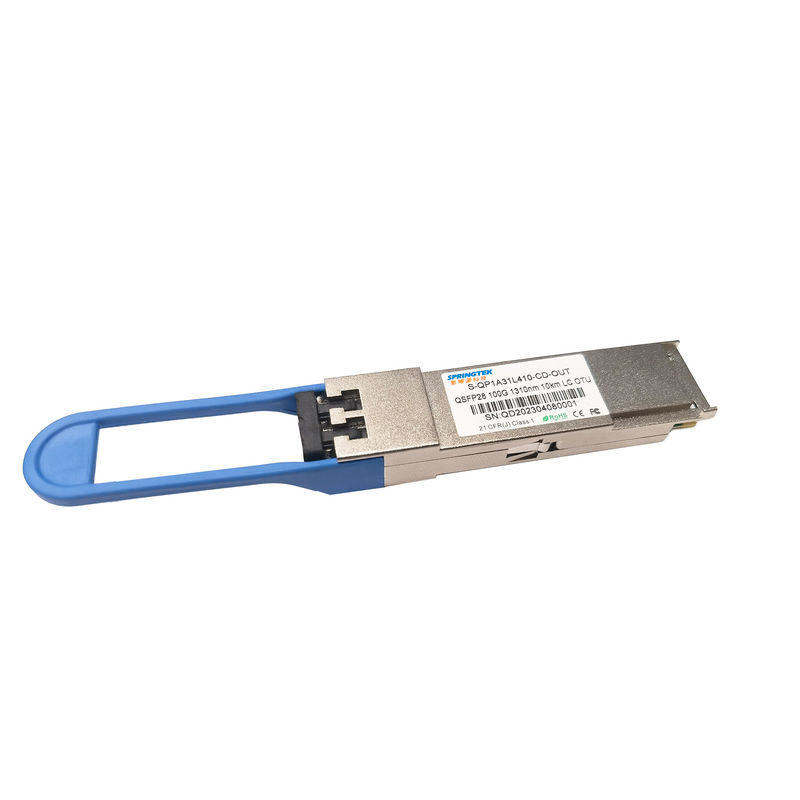

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm Kompatybilny z LC Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps,1294-1310 nm, OTU4, LC,10km, 0ºC~+70ºC, Z DDM, |
Opis
Springtek 100GBase QSFP28-LR4-OTU4 jest przeznaczony do aplikacji komunikacji optycznej o zasięgu 10 km.Ten moduł zawiera 4-torowy nadajnik optyczny DFB, 4-torowy odbiornik optyczny i blok zarządzania modułem, w tym 2-przewodowe interfejsy szeregowe.Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Całkowite zużycie energii | P | - | - | 3.5 | W |
| Prędkość transmisji danych | BR | - | 27.9525 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 900 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Utrata powrotu wejścia różnicowego | Na 100 Gbase-LR4 | dB | |||
| Utrata powrotu wejścia w trybie wspólnym | Na 100 Gbase-LR4 | dB | |||
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 850 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| Utrata powrotu wyjścia różnicowego | Na 100 Gbase-LR4 | dB | |||
| Utrata powrotu wyjścia w trybie wspólnym | Na 100 Gbase-LR4 | dB | |||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Charakterystyka nadajnika | |||||||
| Szybkość sygnalizacji na pas | 27,9525 ± 100 ppm | GBd | 1 | ||||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | - | 1296,59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Całkowita średnia moc startowa | Dąsać się | - | - | 10,5 | dBm | ||
| Transmituj OMA na linię | TxOMA | -1,3 | - | 4.5 | dBm | ||
| Średnia moc startowa na linię | TXPx | -0,6 | - | 4 | dBm | ||
| Współczynnik ekstynkcji | ostry dyżur | 4 | - | - | dB | ||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | ||
| Hałas o względnym natężeniu | RIN | - | - | -130 | dB/Hz | ||
| Odbicie nadajnika Odbicie | - | - | -12 | dB | |||
|
Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Charakterystyka odbiornika | |||||||
| Szybkość sygnalizacji na pas | 27,9525 ± 100 ppm | GBd | 3 | ||||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | - | 1296,59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Średnia moc odbioru na linię | RXPx | -8,6 | - | 4.5 | dBm | 4 | |
| Czułość odbiornika (OMA) na linię | Rxsens | - | - | -8,4 | dBm | ||
| Odbicie odbiornika | - | - | -26 | dB | |||
| LOS | Dezaktywacja optyczna | Pd | - | - | -11,6 | dBm | |
| Asertywność optyczna | Rocznie | -24 | - | - | |||
| Histereza LOS | 0,5 | - | 6 | dB | |||
| Notatki | |||||||
|
1. Nadajnik działający z szybkością 25,78125 Gb/s na każdy kanał. 2. Współczynnik trafień 5x10-5. 3. Odbiornik działający z szybkością 25,78125 Gb/s na każdy kanał. 4. Wartość mocy i dokładność mocy są podane przy włączonych wszystkich kanałach. |
|||||||
