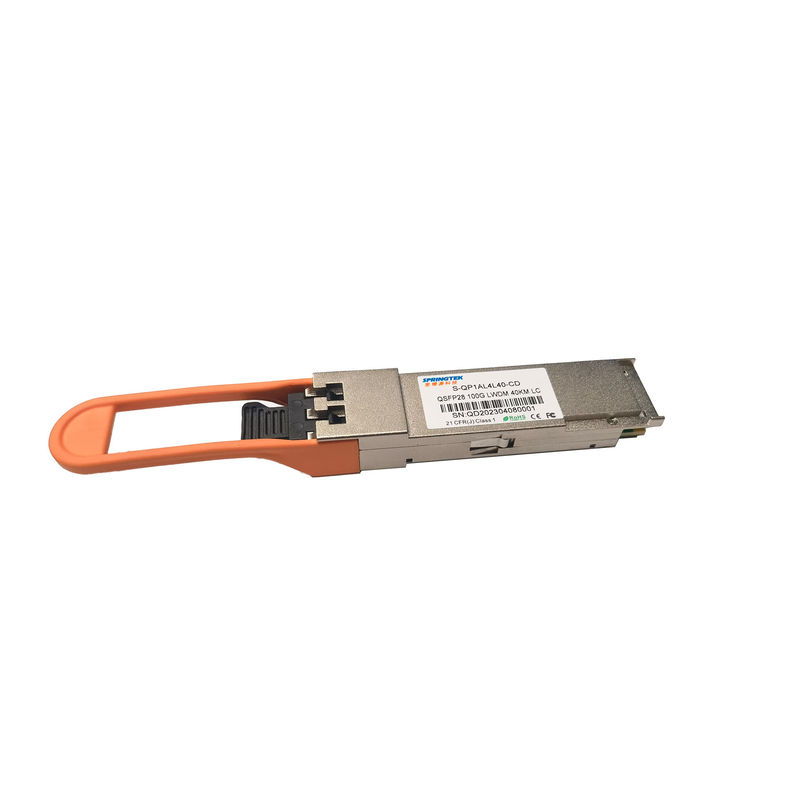

QSFP28 ER4 OTU4 Kompatybilny z Cisco 100 Gb / s 1294 -1310 nm 40 km optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103,1~111,8 Gb/s, 1294-1310nm, LC,40km, OTU4, 0ºC~+70ºC, z DDM |
Opis
Springtek 100G QSFP28 ER4 OTU4 optyczny nadajnik-odbiornik integruje ścieżkę odbiornika i nadajnika w jednym module.Po stronie nadawczej cztery linie strumieni danych szeregowych są odzyskiwane, ponownie synchronizowane i przekazywane do czterech sterowników laserowych.Sterowniki laserowe kontrolują 4WDM EML ze środkową długością fali 1295,56 nm, 1300,05 nm, 1304,58 nm i 1309,14 nm.Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.Po stronie odbiorczej cztery linie optycznych strumieni danych są demultipleksowane optycznie przez zintegrowany demultiplekser optyczny.Każdy strumień danych jest odzyskiwany przez APD i wzmacniacz trans-impedancyjny, resynchronizowany.Ten moduł ma interfejs elektryczny z możliwością podłączania podczas pracy, niski pobór mocy i 2-przewodowy interfejs szeregowy.
Produkt Springtek ma współczynnik kształtu, złącze optyczne/elektryczne i cyfrowy interfejs diagnostyczny zgodnie z umową QSFP28 Multi-Source Agreement (MSA) i jest zgodny ze standardem IEEE 802.3ba.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Napięcie zasilania | Vcc | -0,5 | 3.6 | V | ||
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | ||
| Wilgotność względna — przechowywanie | PRS | 5 | 95 | % | ||
| Napięcie wejściowe danych – różnicowe | lVZANURZAĆ-VDINl | - | - | 1.0 | V | |
| Napięcie wejściowe sterowania | VI | -0,3 | - | Vcc+0,5 | V | |
| Steruj prądem wyjściowym | IO | -20 | - | 20 | mama |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C | |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V | |
| Całkowite zużycie energii | PD | - | - | 4.5 | W | |
| Chwilowy prąd szczytowy przy gorącej wtyczce | ICC_IP | - | - | 1800 | mama | |
| Trwały prąd szczytowy przy gorącej wtyczce | ICC_SP | - | - | 1485 | mama | |
| Maksymalne rozpraszanie mocy, tryb niskiego zużycia energii | PDLP | - | - | 1.5 | W | |
| Łączna szybkość transmisji bitów | ABR | - | 103.125 | 111,8 | GB/s | |
| Szybkość transmisji danych na linię | DRL | - | 25.78125 | - | GB/s | |
| Wysokie napięcie wejściowe sterowania | VIH | VCC*0,7 | - | VCC+0,3 | V | |
| Niskie napięcie wejściowe sterowania | VIL | -0,3 | - | VCC+0,3 | V | |
| Częstotliwość zegara dwuprzewodowego interfejsu szeregowego | - | - | - | 400 | kHz | |
| Tolerancja hałasu zasilacza | - | - | - | 66 | mVpp | 10 Hz -10 MHz |
| Różnicowe obciążenie wyjścia danych Rx | - | - | 100 | - | omy | |
| Odległość operacyjna | - | 2 | - | 40 | km | Z FECem |
Parametry elektryczne
| Nadajnik (wejście modułu) | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Różnicowa amplituda wejściowa danych | VW, PP | 95 | - | 900 | mVpp | |
| Niedopasowanie zakończenia różnicowego | - | - | 10 | % | ||
| LPMode, Reset i ModSelL | VIL | -0,3 | - | 0,8 | V | |
| VIH | 2 | - | VCC+0,3 | V | ||
| Odbiornik (wyjście modułu) | ||||||
| Różnicowa amplituda wyjściowa danych | VOUT, PP | 250 | - | 900 | mVpp | |
| Niedopasowanie zakończenia różnicowego | - | - | % | |||
| Czas narastania/opadania wyjścia, 20% ~ 80% | TR | 9.5 | - | 10 | ps | |
| ModPrsL i IntL | VOL | 0 | - | 0,4 | V | IOL=4mA |
| VOH | VCC-0,5 | - |
VCC+0,3
|
V | IOL=4mA | |
Charakterystyki optyczne
| Charakterystyka nadajnika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Całkowita średnia optyczna moc startowa, 100 GE | PNA ZEWNĄTRZ | - | - | 12,5 | dBm | |
| Średnia moc startowa, każda linia, 100 GE | POUTL | -2,5 | - | 6.5 | dBm | |
| Całkowita średnia optyczna moc startowa, OTU4 | - | - | 11.1 | dBm | ||
| Średnia optyczna moc startowa na linię, OTU4 | PNA ZEWNĄTRZŁ | 0,6 | - | 5.1 | dBm | |
| Średnia moc startowa nadajnika OFF na każdym pasie | PWYJ_WYL | - | - | -30 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 7 | - | - | dB | |
| Amplituda modulacji optycznej (OMA) na pas, 100GE | OMA | 0,5 | - | 6.5 | dBm | |
| Moc startowa w trybie OMA minus TDP na linię, 100 GE | OMA-TDP | -0,5 | - | - | dBm | |
| Różnica w mocy startowej między dowolnymi dwoma pasami (średnia i OMA) | DT_OMA | - | - | 4 | dB | |
| Nadajnik i kara za rozproszenie, 100 GE | TDP | - | - | 3 | dB | |
| Kara za ścieżkę optyczną, OTU4 | OPP | - | - | 1.5 | dB | |
| Optyczna tolerancja strat odbiciowych | ORLT | 20 | - | - | dB | |
| Optyczna maska na oczy, 100 GE | Zgodny z IEEE 802.3ba-2010 | 1 | ||||
| Optyczna maska na oczy, OTU4 | Zgodny z ITU-T G.695 | 2 | ||||
| Odbicie nadajnika | TR | - | - | -26 | dB | |
| Charakterystyka odbiornika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Czułość odbiornika (OMA), każda linia, 100GE | - | - | - | -18,5 | dBm | 3 |
| Czułość odbiornika (średnia moc) na linię, OTU4 | - | - | - | -18,99 | dBm | 4 |
| Czułość odbiornika w warunkach skrajnych (OMA), na linię, 100 GE | - | - | - | -16 | dBm | |
| Zestresowane oko J2 Drżenie | - | - | 0,33 | - | interfejs użytkownika | |
| Zestresowane oko J4 Drżenie | - | 0,48 | - | interfejs użytkownika | ||
| Kara za pionowe zamknięcie oczu | - | - | 2.5 | - | dB | |
| Definicja maski na oczy SRS {X1, X2, X3,Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Próg uszkodzeń, każdy pas | Szpilka, uszkodzenie | -2,5 | - | - | dBm | |
| Średnia moc odbioru na linię | - | -20,5 | - | -3,5 | dBm | |
|
Otrzymuj moc w OMA na linię, Przeciążać |
OMA | - | - | -3,5 | dBm | |
| Odbicie odbiornika | TR | - | - | -26 | dB | |
|
Notatki 1. Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 25,78 Gb/s. 2. Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 27,95 Gb/s 3. Zmierzono za pomocą wzorca testowego PRBS231-1 przy 25,78 Gb/s, BER≦5E-5 4. Zmierzono za pomocą wzorca testowego PRBS231-1 przy 27,95 Gb/s, BER≦1,8E-4. |
||||||
