Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-PB2532L10-CD

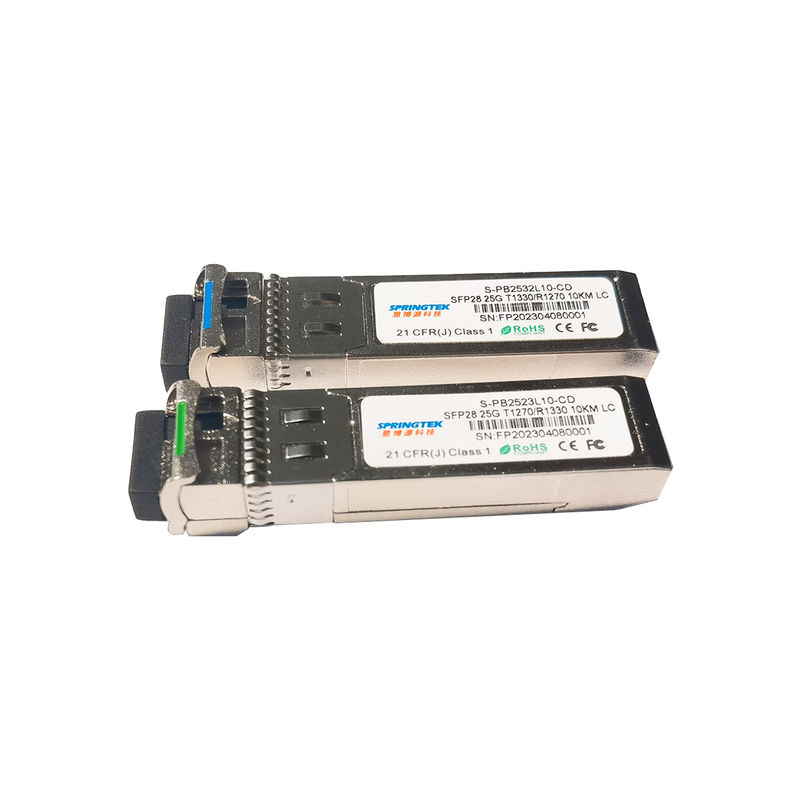

25,78 Gb/s BIDI SFP28 Tx1330/Rx1270nm 10 km optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-PB2532L10-CD |
SFP28,BIDI,Tx1330/Rx1270nm, 25,78 Gb/s, SM, 10 km, 0ºC~+70ºC, z DDM |
Opis
Transceivery Springtek SFP28 BIDI to wydajne, ekonomiczne moduły obsługujące szybkość transmisji danych 25,78 Gb/s i odległość transmisji 10 km z SMF.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.
Transceivery są kompatybilne z SFP Multi-Source Agreement i funkcjami diagnostyki cyfrowej SFF-8472.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4.5 | V | |
| Zakres temperatur przechowywania | Ts | -40 | +85 | °C | |
| Wilgotność względna — podczas pracy | PRO | 5 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | +70 | °C | |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | 600 | mama | ||
| Prędkość transmisji danych | BR | - | 25.78 | - | Gb/s |
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1320 | 1330 | 1340 | nm | ||
| Szerokość widmowa (-20dB) | Δλ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | |||
| Średnia moc wyjściowa | Pna zewnątrz | -2 | 4 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | dB | ||||
| Różnica wahań wejściowych danych | VW | 180 | 850 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
| Wyłącz TX | Wyłączyć | 2.0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
| Błąd TX | Wada | 2.0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1260 | 1270 | 1280 | nm | ||
| czułość odbiornika | -13 | dBm | 3 | ||||
| Przeciążenie odbiornika | 2 | dBm | 3 | ||||
| Odmowa potwierdzenia LOS | LOSD | -15 | dBm | ||||
| Twierdzenie LOS | LOSA | -30 | dBm | ||||
| Histereza LOS | 0,5 | dB | |||||
| Różnicowa zmiana wyjścia danych | Vna zewnątrz | 300 | 900 | mV | 4 | ||
| LOS | Wysoki | 2.0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
|
Uwagi: 1. Moc optyczna jest wprowadzana do SMF. 2. Wejście PECL, wewnętrznie sprzężone AC i zakończone. 3. Mierzone za pomocą PRBS 231-1 wzorzec testowy przy 25,78 Gps, BER ≤5×10-5. 4. Wewnętrzne sprzężenie AC. |
|||||||
Rozrząd i elektryka
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Tx Wyłącz czas negacji | tona | 2 | SM | ||
| Tx Wyłącz czas potwierdzenia | elegant | 10 | μs | ||
|
Czas na inicjalizację, w tym Resetowanie błędu Tx |
t_init | 300 | SM | ||
| Czas zgłoszenia usterki Tx | t_błąd | 100 | μs | ||
| Tx Wyłącz, aby zresetować | t_reset | 10 | μs | ||
| Czas potwierdzenia LOS | t_strata_w | 100 | μs | ||
| Czas cofnięcia potwierdzenia LOS | t_strata_wył | 100 | μs | ||
| Częstotliwość zegara identyfikatora seryjnego | f_zegar_szeregowy | 100 | 400 | kHz | |
| MOD_DEF (0:2) — Wysoki | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) — niski | VŁ | 0,8 | V |
Diagnostyka
| Parametr | Zakres | Jednostka | Dokładność | Kalibrowanie |
| Temperatura | od 0 do +70 | °C | ±3°C | Wewnętrzny |
| Napięcie | 3,0 do 3,6 | V | ±3% | Wewnętrzny |
| Prąd polaryzacji | od 0 do 100 | mama | ±10% | Wewnętrzny |
| Moc TX | od 0 do 6 | dBm | ±3 dB | Wewnętrzny |
| Moc RX | -14 do +2 | dBm | ±3 dB | Wewnętrzny |
