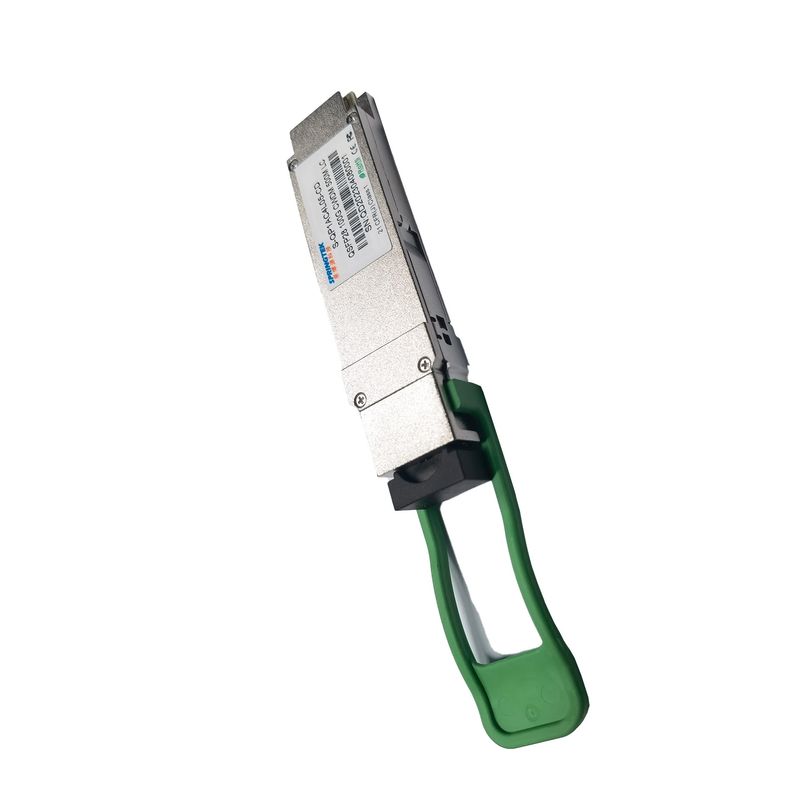

QSFP28 DR 100 Gb/s CWDM4 500 m SM LCZgodnyOptyczny moduł nadawczo-odbiorczy firmy Juniper
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, Z DDM, |
Opis
Springtek 100Gbps CWDM4 QSFP28 przeznaczony do aplikacji komunikacji optycznej 500m.Ten moduł zawiera 4-torowy nadajnik optyczny DFB, 4-torowy odbiornik optyczny i blok zarządzania modułem, w tym 2-przewodowe interfejsy szeregowe.Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.
Cechy
Aplikacje
Normy
Absolutne maksymalne oceny
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Maksymalne napięcie zasilania | Vcc | 0 | 3.6 | V | |
| Temperatura przechowywania | Ts | -40 | 85 | ℃ | |
| Temperatura obudowy operacyjnej | Tsprawa | -5 | 75 | ℃ | |
| Wilgotność względna | PR | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Temperatura obudowy operacyjnej | Przypadek | 0 | 70 | ℃ | |
| Napięcie zasilania | VCC | 3.135 | 3.3 | 3.465 | V |
| Wilgotność względna | PR | 5 | 85 | % | |
| Rozpraszanie mocy | PD | 3.5 | W | ||
| Szybkość transmisji danych (optyczna) | DRO | 4*25,78125 | Gb/s | ||
| Szybkość transmisji danych (elektryczna) | DRE | 4*25,78125 | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie różnicowe pk-pk | Vpp | 900 | mV | ||
| Wejściowa impedancja różnicowa | Rin | 100 | Om | ||
| Niedopasowanie rezystancji zakończenia różnicowego | 10 | % | |||
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Wyjściowa impedancja różnicowa | Pogrom | 100 | Om | ||
| Niedopasowanie rezystancji zakończenia różnicowego | 10 | % | |||
| Różnicowe napięcie wyjściowe | Wout, s | 400 | 600 | 800 | mV |
OCharakterystyki optyczne
| Parametry | Symbol | min | Typowy | maks | Jednostka | Notatka |
| Nadajnik | ||||||
| Prędkość sygnału na pas | BR | 25,78125 ± 100 ppm | GB/s | |||
| Długość fali nadawania | λ0 | 1264,5 | 1271 | 1277,5 | nm | |
| λ1 | 1284,5 | 1291 | 1297,5 | nm | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nm | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||
| Całkowita średnia moc startowa | Pcałkowity | 8.5 | dBm | |||
| Średnia moc startowa, każda linia | Pna zewnątrz | -6,5 | 2.5 | dBm | ||
| Amplituda modulacji optycznej (OMA), każda linia | POMA | -4 | 2.5 | dBm | ||
| Uruchom wyłączenie zasilania na linię | -30 | dBm | ||||
| Nadajnik i kara za rozproszenie (TDP), każdy pas | TDP | 3.0 | dB | |||
| Współczynnik ekstynkcji (ER) | ostry dyżur | 3.5 | dB | |||
| Definicja maski na oczy nadajnika {X1,X2,X3,Y1,Y2,Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Margines maski | 15 | % | 1 | |||
| Odbiorca | ||||||
| Prędkość sygnalizacyjna na pas | BR | 25,78125 ± 100 ppm | GB/s | |||
| Długość fali odbioru | λ0 | 1264,5 | 1271 | 1277,5 | nm | |
| λ1 | 1284,5 | 1291 | 1297,5 | nm | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nm | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Próg uszkodzeń, każdy pas | 3.5 | dBm | ||||
| Średnia moc odbioru, każda linia | -10 | 4.5 | dBm | |||
| Odbierz moc, każdy pas (OMA) | 2.5 | dBm | 2 | |||
| Współczynnik odbicia odbiornika | -26 | dB | ||||
| Twierdzenie LOS | -24 | -13,6 | dBm | |||
| Odmowa potwierdzenia LOS | -11,6 | dBm | ||||
| Histereza LOS | 0,5 | 6 | dB | |||
