Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1AL4L40-CD-Lite

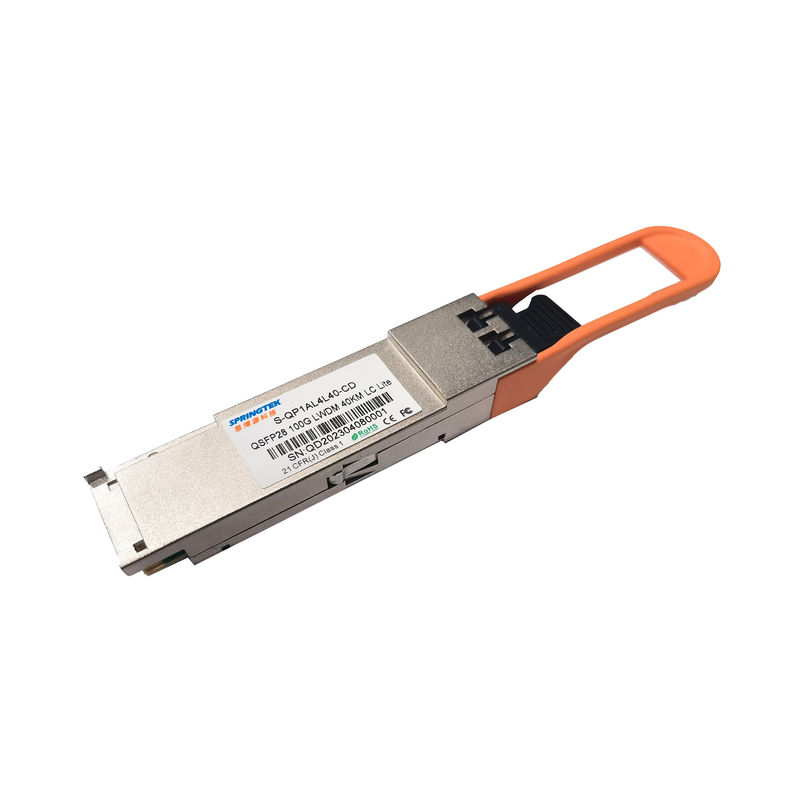

Kompatybilny optyczny moduł nadawczo-odbiorczy Cisco QSFP28 ER4 Lite 100 Gb / s 1294 -1310 nm 40 km
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100 Gb/s, ER4 Lite, 1294-1310 nm, SM, LC 40 km, 0ºC~+70ºC, z DDM |
Opis
Springtek 100G QSFP28 ER4 Lite optyczny nadajnik-odbiornik integruje ścieżkę odbiornika i nadajnika w jednym module.Po stronie nadawczej cztery linie strumieni danych szeregowych są odzyskiwane, ponownie synchronizowane i przekazywane do czterech sterowników laserowych.Sterowniki laserowe kontrolują 4-EML ze środkową długością fali 1296 nm, 1300 nm, 1305 nm i 1309 nm.Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.Po stronie odbiorczej cztery linie optycznych strumieni danych są demultipleksowane optycznie przez zintegrowany demultiplekser optyczny.Każdy strumień danych jest odzyskiwany przez APD i wzmacniacz trans-impedancyjny, resynchronizowany.Ten moduł ma interfejs elektryczny z możliwością podłączania podczas pracy, niski pobór mocy i 2-przewodowy interfejs szeregowy.
Produkt Springtek ma współczynnik kształtu, złącze optyczne/elektryczne i cyfrowy interfejs diagnostyczny zgodnie z umową QSFP28 Multi-Source Agreement (MSA) i jest zgodny ze standardem IEEE 802.3ba.
Cechy
Aplikacje
Normy
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,3 | 3.6 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Całkowite zużycie energii | P | - | - | 3.5 | W |
| Prędkość transmisji danych | BR | - | 25.78125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 1000 | mV |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω |
| Utrata powrotu wejścia różnicowego | Na 100 Gbase-ER4 | dB | |||
| Utrata powrotu wejścia w trybie wspólnym | Na 100 Gbase-ER4 | dB | |||
| Charakterystyka elektryczna odbiornika | |||||
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 1200 | mV |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω |
| Utrata powrotu wyjścia różnicowego | Na 100 Gbase-ER4 | dB | |||
| Utrata powrotu wyjścia w trybie wspólnym | Na 100 Gbase-ER4 | dB | |||
Charakterystyki optyczne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | 1 | |||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Całkowita średnia moc startowa | PCAŁKOWITY | - | - | 10,5 | dBm | |
| Średnia moc startowa, każda linia | PNA ZEWNĄTRZ | -2,9 | - | 4.5 | dBm | |
| Szerokość widmowa (-20dB) | σ | - | 1 | nm | ||
| Średnia moc startowa nadajnika OFF na każdym pasie | PWYŁĄCZONY | - | - | -30 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 4 | - | - | dB | |
| Odbicie transmisji | RFL | - | - | -12 | dB | |
|
Wyjściowa definicja maski na oczy {X1,X2,X3,Y1,Y2,Y3} |
{0,25,0,4,0,45,0,25,0,28,0,4} | |||||
| Charakterystyka odbiornika | ||||||
| Szybkość sygnalizacji na pas | 25.78125 | GBd | ||||
| Długość fali środkowej linii (zakres) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Próg obrażeń | Td | -3 | dBm | 1 | ||
| Całkowita średnia moc odbioru | 2.0 | dBm | ||||
| Czułość odbiornika (OMA), każda linia | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Czułość odbiornika (OMA), każda linia | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| Twierdzenie LOS | LOSA | - | -26 | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | -24 | - | dBm | |
| Histereza LOS | LOSZ | 0,5 | - | - | dB | |
| Notatki | ||||||
|
1. Odbiornik musi być w stanie tolerować, bez uszkodzeń, ciągłą ekspozycję na modulowany optyczny sygnał wejściowy o takim poziomie mocy na jednym torze.Odbiornik nie musi działać poprawnie przy tej mocy wejściowej. 2. 25,78125 Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27,95249 Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
