Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QP1A85M01-CD

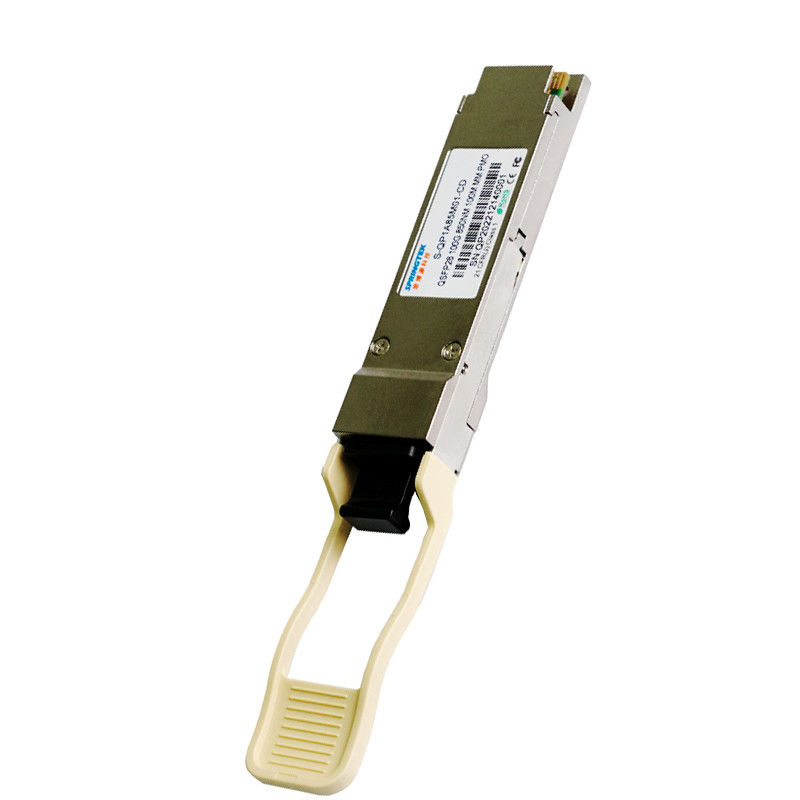

100G 850nm 100m Moduły optyczne OM4 do użytku w centrum danych, transceiver kompatybilny z QSFP28 SR4
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Z DDM |
Opis
Transceiver Springtek 100GBase-SR4 QSFP28 został zaprojektowany, aby spełnić wymagania łączy ethernetowych 100G przez MMF do 100m.Jest zgodny z QSFP28 MSA, IEEE 802.3bm i CAUI-4.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Pojedynczy zasilacz +3,3 V
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | VCC | -0,5 | - | 4 | V |
| Zakres temperatur przechowywania | TS | -40 | - | 85 | °C |
| Wilgotność względna — przechowywanie | PRS | 0 | - | 95 | % |
| Wilgotność względna — podczas pracy | PRO | 0 | - | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.46 | V |
| Całkowite zużycie energii | Pw | - | - | 2.5 | W |
| Prędkość transmisji danych | BR | - | 25.78125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | |||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | ||
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 1000 | mV | ||
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | ||
| Utrata powrotu wejścia różnicowego | Zgodnie z IEEE P802.3bm | dB | |||||
| Utrata powrotu wejścia w trybie wspólnym | Zgodnie z IEEE P802.3bm | dB | |||||
| Charakterystyka elektryczna odbiornika | |||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | ||
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 900 | mV | ||
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | ||
| Utrata powrotu wyjścia różnicowego | Zgodnie z IEEE P802.3bm | dB | |||||
| Utrata powrotu wyjścia w trybie wspólnym | Zgodnie z IEEE P802.3bm | dB | |||||
Charakterystyka optyczna
| Charakterystyka nadajnika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Środkowa długość fali | λ | 840 | 850 | 860 | nm | |
| Szerokość widmowa RMS | ∆λ | - | - | 0,6 | nm | |
| Średnia moc startowa, każda linia | PNA ZEWNĄTRZ | -8,4 | - | 2.4 | dBm | |
| Amplituda modulacji optycznej, każda linia | OMA | -6,4 | - | 3 | dBm | |
|
Nadajnik i oko rozpraszające zamknięcie (TDEC), każdy pas |
TDEC | 4.3 | dB | |||
| Współczynnik ekstynkcji | ostry dyżur | 2.0 | - | - | dB | |
| Średnia moc startowa nadajnika OFF na każdym pasie | PWYŁĄCZONY | - | - | -30 | dBm | |
| Tolerancja strat odbiciowych optycznych | ORL | - | - | 12 | dB | |
|
Maska na oczy nadajnika definicja{X1,X2,X3,Y1,Y2,Y3} |
{0,23,0,34,0,43,0,27,0,35,0,4} | |||||
| Charakterystyka odbiornika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Długość fali odbiornika | λ | 840 | 850 | 860 | nm | |
| Średnia moc na wejściu odbiorczym, każda linia | PXPx | - 10.3 | - | 2.4 | dBm | |
| Zestresowana czułość odbiornika w OMA | SRS | - | - | -5.2 | dBm | 1 |
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -13 | dBm | |
| Histereza LOS | LOSZ | 0,5 | dB | |||
| Odbicie odbiornika | Rfl | -12 | dB | |||
| Notatki | ||||||
| 1. Zmierzono za pomocą wzorca testowego PRBS 231 -1, @25,78125 Gb/s, BER<5E-5. | ||||||
