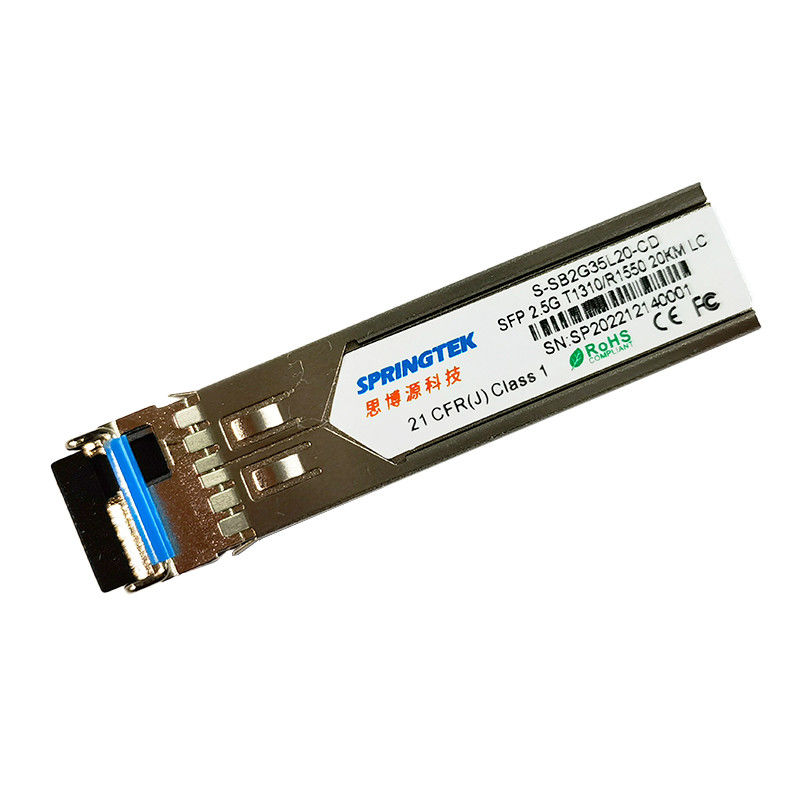

SFP BIDI 20 km Kompatybilny z OEM LC 2.5G T1310 / R1550nm Optyczny moduł nadawczo-odbiorczy z DDM
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-SB2G35L20-CD | BIDI SFP, 2,5 Gb/s, Tx1310/Rx1550nm, SM, 20 km, LC, 0ºC~+70ºC, z DDM |
| S-SB2G35L20-ID | BIDI SFP, 2,5 Gb/s, Tx1310/Rx1550nm, SM, 20 km, LC, -40ºC~+85ºC, z DDM |
Opis
Transceivery Springtek SFP to wydajne, ekonomiczne moduły obsługujące szybkość transmisji danych 2,5 Gb/s i odległość transmisji 20 km z SMF.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymogi bezpieczeństwa lasera klasy I.
Transceivery są kompatybilne z SFP Multi-Source Agreement i funkcjami diagnostyki cyfrowej SFF-8472.
Cechy
Aplikacje
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — podczas pracy | PRO | 5 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Prąd zasilania | Icc | - | - | 300 | mama |
| Prędkość transmisji danych | BR | - | 2.5 | - | Gb/s |
Charakterystyka optyczna
| Parametr | Symbol | min | Typowy | Maks | Jednostka | Notatki | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1260 | 1310 | 1360 | nm | ||
| Szerokość widmowa (-20dB) | Δλ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Średnia moc wyjściowa | Pna zewnątrz | -5 | 0 | dBm | 1 | ||
| Współczynnik ekstynkcji | ostry dyżur | 9.0 | dB | ||||
| Różnica wahań wejściowych danych | VW | 180 | 1200 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
| Wyłącz TX | Wyłączyć | 2.0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
| Błąd TX | Wada | 2.0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1570 | nm | ||
| czułość odbiornika | -18 | dBm | 3 | ||||
| Przeciążenie odbiornika | -1 | dBm | 3 | ||||
| Odmowa potwierdzenia LOS | LOSD | -20 | dBm | ||||
| Twierdzenie LOS | LOSA | -35 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnicowa zmiana wyjścia danych | Vna zewnątrz | 600 | 800 | 1000 | mV | 4 | |
| LOS | Wysoki | 2.0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
|
Uwagi: 1. Moc optyczna jest wprowadzana do SMF. 2. Wejście PECL, wewnętrznie sprzężone AC i zakończone. 3. Mierzone za pomocą PRBS 223-1 wzorzec testowy przy 2488 Mb/s, BER ≤1×10-12. 4. Wewnętrzne sprzężenie AC. |
|||||||
Rozrząd i elektryka
| Parametr | Symbol | min | Typowy | Maks | Jednostka |
| Tx Wyłącz czas negacji | tona | 1 | SM | ||
| Tx Wyłącz czas potwierdzenia | elegant | 10 | μs | ||
| Czas do zainicjowania, w tym reset błędu Tx | t_init | 300 | SM | ||
| Czas zgłoszenia usterki Tx | t_błąd | 100 | μs | ||
| Tx Wyłącz, aby zresetować | t_reset | 10 | μs | ||
| Czas potwierdzenia LOS | t_strata_w | 100 | μs | ||
| Czas cofnięcia potwierdzenia LOS | t_strata_wył | 100 | μs | ||
| Częstotliwość zegara identyfikatora seryjnego | f_zegar_szeregowy | 100 | 400 | kHz | |
| MOD_DEF (0:2) — Wysoki | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) — niski | VŁ | 0,8 | V |
Diagnostyka
| Parametr | Zakres | Jednostka | Dokładność | Kalibrowanie |
| Temperatura | od 0 do +70 | °C | ±3°C | Wewnętrzny |
| -20 do +80 | ||||
| -40 do +85 | ||||
| Napięcie | 3,0 do 3,6 | V | ±3% | Wewnętrzny |
| Prąd polaryzacji | od 0 do 100 | mama | ±10% | Wewnętrzny |
| Moc TX | -5 do 0 | dBm | ±3dB | Wewnętrzny |
| Moc RX | -23 do -1 | dBm | ±3dB | Wewnętrzny |
