Kompatybilny z 40G MM Optyczny moduł nadawczo-odbiorczy Arista QSFP + 850nm 100M MPO
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Z DDM |
Opis

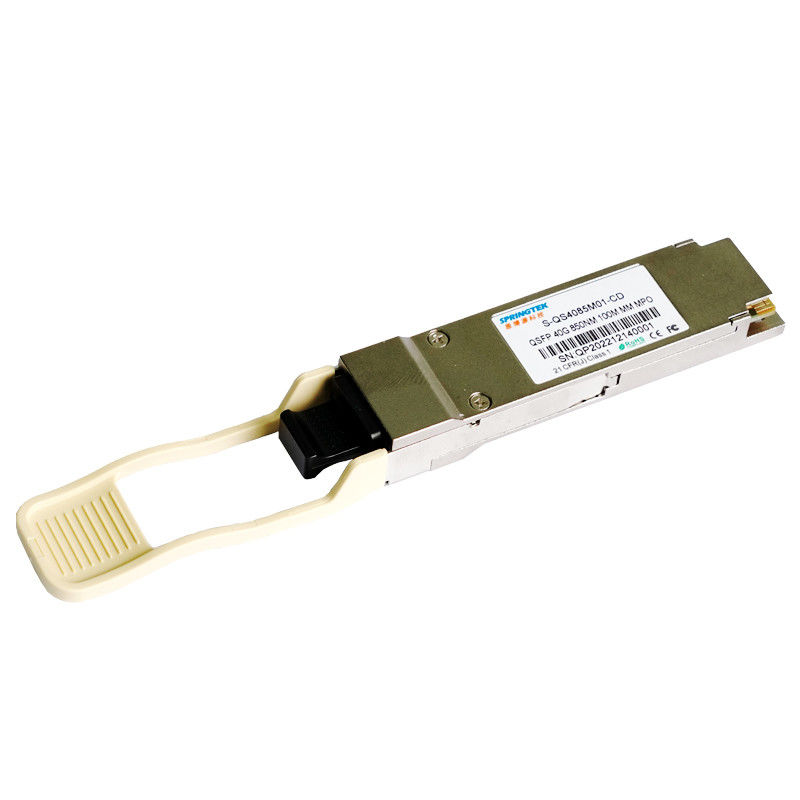

Urządzenie nadawczo-odbiorcze Springtek 40G SR4 QSFP+ zostało zaprojektowane tak, aby spełniało wymagania 40G Ethernet, w tym udostępnianie łączy 10G SR przez OM3 MMF na odległość do 100m.Jest zgodny z QSFP+ MSA, IEEE 802.3ba.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Pojedynczy zasilacz +3,3 V
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
Przebicie do 4 x 10GBASE-SR
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.46 | V |
| Całkowite zużycie energii | P | - | - | 1.5 | W |
| Prędkość transmisji danych | BR | - | 10.3125 | - | Gb/s |
Parametry elektryczne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatka | ||
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 1200 | mV | |||
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | |||
| Utrata powrotu wejścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.1.1 | dB | 10 MHz do 11,1 GHz | |||||
| Utrata powrotu sygnału różnicowego względem wejścia wspólnego | 10 | - | - | dB | 10 MHz do 11,1 GHz | |||
| Tolerancja jittera J2 | J2T | 0,17 | - | - | interfejs użytkownika | Zgodnie z IEEE P802.3ba 86A.4.1 | ||
| J9 Tolerancja jittera | J9T | 0,29 | - | - | interfejs użytkownika | |||
| Charakterystyka elektryczna odbiornika | ||||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |||
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 900 | mV | |||
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | |||
| Utrata powrotu wyjścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.2.1 | dB | 10 MHz do 11,1 GHz | |||||
| Utrata powrotu wyjścia w trybie wspólnym | Zgodnie z IEEE P802.3ba 86A.4.2.2 | dB | 10 MHz do 11,1 GHz | |||||
| Czas przejścia wyjściowego, 20% do 80% | 28 | - | - | ps | Zgodnie z IEEE P802.3ba 86A.4.2 | |||
| Wyjście Jitter J2 | J2O | - | - | 0,42 | interfejs użytkownika | |||
| J9 Wyjście jittera | J9O | - | - | 0,65 | interfejs użytkownika | |||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Typ lasera | VCSEL | |||||
| Środkowa długość fali | λ | 840 | 850 | 860 | nm | |
| Szerokość widmowa RMS | ∆λ | - | - | 0,4 | nm | |
| Średnia moc startowa, każda linia | PNA ZEWNĄTRZ | -7,6 | - | 2.4 | dBm | |
|
Różnica w mocy startowej między dowolnymi dwa pasy (OMA) |
DPx | - | - | 4 | dB | |
| Moc szczytowa na każdym pasie | PPx | - | - | 4 | dBm | |
| Współczynnik ekstynkcji | ostry dyżur | 3 | - | - | dB | |
| Kara za rozproszenie nadajnika | TDP | -- | -- | 3.5 | dB | |
| Średnia moc startowa nadajnika OFF na każdym pasie | PWYŁĄCZONY | - | - | -30 | dBm | |
| Tolerancja strat odbiciowych optycznych | ORL | - | - | 12 | dB | |
|
Maska na oczy nadajnika definicja{X1,X2,X3,Y1,Y2,Y3} |
{0,23,0,34,0,43,0,27,0,35,0,4} | |||||
| Charakterystyka odbiornika | ||||||
| Typ odbiornika na linię | SZPILKA | |||||
| Długość fali odbiornika | λ | 840 | 850 | 860 | nm | |
| Średnia moc na wejściu odbiorczym, każda linia | PXPx | - 9,5 | - | 2.4 | dBm | |
| Zestresowana czułość odbiornika w OMA | SRS | - | - | -5,4 | dBm | 1 |
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -12 | dBm | |
| Histereza LOS | LOSZ | 0,5 | dB | |||
| Odbicie odbiornika | Rfl | -12 | dB | |||
| Notatki | ||||||
| 1. Zmierzone za pomocą PRBS 231-1 wzorzec testowy, @10,3125 Gb/s, BER<1E-12. | ||||||
