Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QS4031M2K-CD

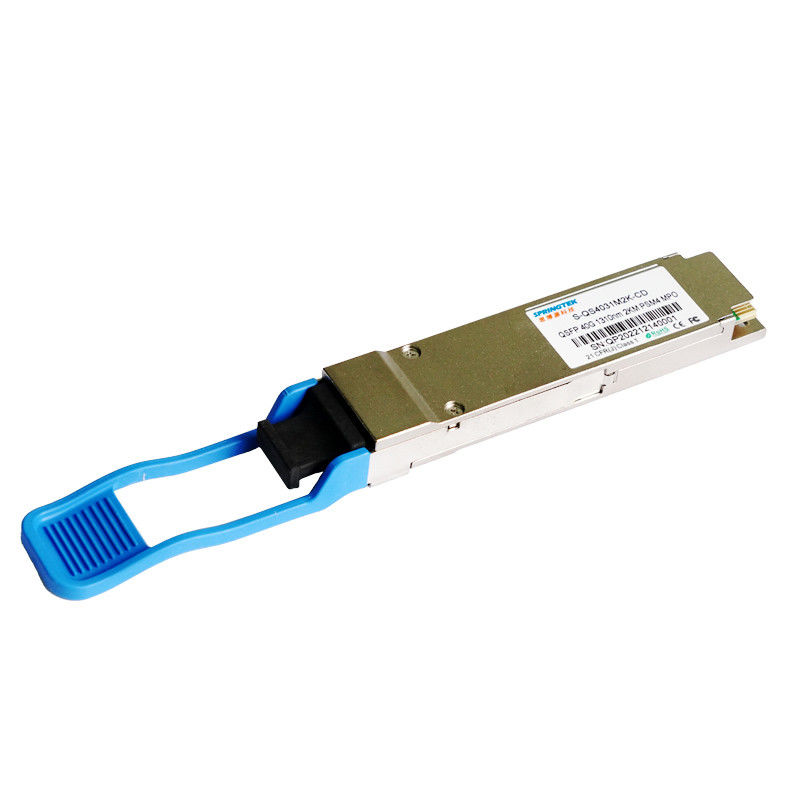

Nokia 40G 1310nm 2KM Kompatybilny moduł optyczny QSFP + PSM4 MPO Transceiver
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
|
S-QS4031M2K-CD |
QSFP+, 40 Gb/s, PSM4,1310nm, SM, MPO, 2 km, 0ºC ~ +70ºC, z DDM |
Opis
Springtek QSFP+40G-PSM4Transceiver został zaprojektowany, aby spełnić wymagania łączy ethernetowych 40G przez SMF do 2km.Jest zgodny z QSFP+ MSA, IEEE 802.3ba.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Aplikacje
Normy
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | 0 | 3.8 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.47 | V |
| Całkowite zużycie energii | P | - | - | 3.5 | W |
| Szybkość transmisji danych na linię | BR | - | 10.3125 | - | Gb/s |
Parametry elektryczne
| Charakterystyka elektryczna nadajnika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatka |
| Różnicowe wahania napięcia wejściowego | VW | 200 | - | 800 | mV | |
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | |
| Utrata powrotu wejścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.1.1 | dB | 10 MHz do 11,1 GHz | |||
| Utrata powrotu sygnału różnicowego względem wejścia wspólnego | 10 | - | - | dB | 10 MHz do 11,1 GHz | |
| Tolerancja jittera J2 | J2T | 0,17 | - | - | interfejs użytkownika | Zgodnie z IEEE P802.3ba 86A.4.1 |
| J9 Tolerancja jittera | J9T | 0,29 | - | - | interfejs użytkownika | |
| Charakterystyka elektryczna odbiornika | ||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 400 | - | 850 | mV | |
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | |
| Utrata powrotu wyjścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.2.1 | dB | 10 MHz do 11,1 GHz | |||
| Utrata powrotu wyjścia w trybie wspólnym | Zgodnie z IEEE P802.3ba 86A.4.2.2 | dB | 10 MHz do 11,1 GHz | |||
| Czas przejścia wyjściowego, 20% do 80% | 28 | - | - | ps | Zgodnie z IEEE P802.3ba 86A.4.2 | |
| Wyjście Jitter J2 | J2O | - | - | 0,42 | interfejs użytkownika | |
| J9 Wyjście jittera | J9O | - | - | 0,65 | interfejs użytkownika | |
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Charakterystyka nadajnika | |||||||
| Typ lasera | DFB | ||||||
| Szybkość transmisji danych na linię | - | - | 10.3125 | - | GB/s | ||
| Środkowe długości fal linii | λ0 | 1260 | 1360 | nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | ||
| Całkowita średnia moc startowa | PT | - | - | 5 | dBm | ||
| Średnia moc startowa, każda linia | DĄSAĆ SIĘ | -8.2 | - | 0,5 | dBm | ||
| Amplituda modulacji optycznej, każda linia | OMA | -5.2 | - | 2.0 | dBm | ||
| Różnica w mocy startowej między dowolnymi dwoma pasami (OMA) | - | - | 5 | dB | |||
| Uruchom moc w OMA minus TDP, na każdej linii | -4,8 | - | - | dBm | |||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | - | - | dB | ||
| Kara za rozproszenie nadajnika | TDP | - | - | 2.6 | dB | ||
|
Średnia moc startowa nadajnika OFF, każdy pas |
POW | - | - | -30 | dBm | ||
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | ||
| Tolerancja strat odbiciowych optycznych | - | - | 12 | dB | |||
| Definicja maski na oczy nadajnika | Zgodny z IEEE802.3ba | ||||||
| Charakterystyka odbiornika | |||||||
| Typ odbiornika | SZPILKA | ||||||
| Środkowe długości fal linii | λ | 1260 | 1360 | nm | |||
| Średnia moc odbioru, każda linia | PIN1 | -12,6 | - | 2.3 | dBm | ||
| Próg obrażeń | DT | 3 | - | - | dBm | ||
| Czułość odbiornika (OMA), każda linia (maks.) | Sen1 | - | - | -12,6 | dBm | 1 | |
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | ||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -15 | dBm | ||
| Histereza LOS | LOSZ | 0,5 | - | 6 | dB | ||
| Notatki | |||||||
| 1. BER=1E-12, zmierzone za pomocą PRBS31 przy 10,3125 Gb/s | |||||||
