Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QS4085M03-CD

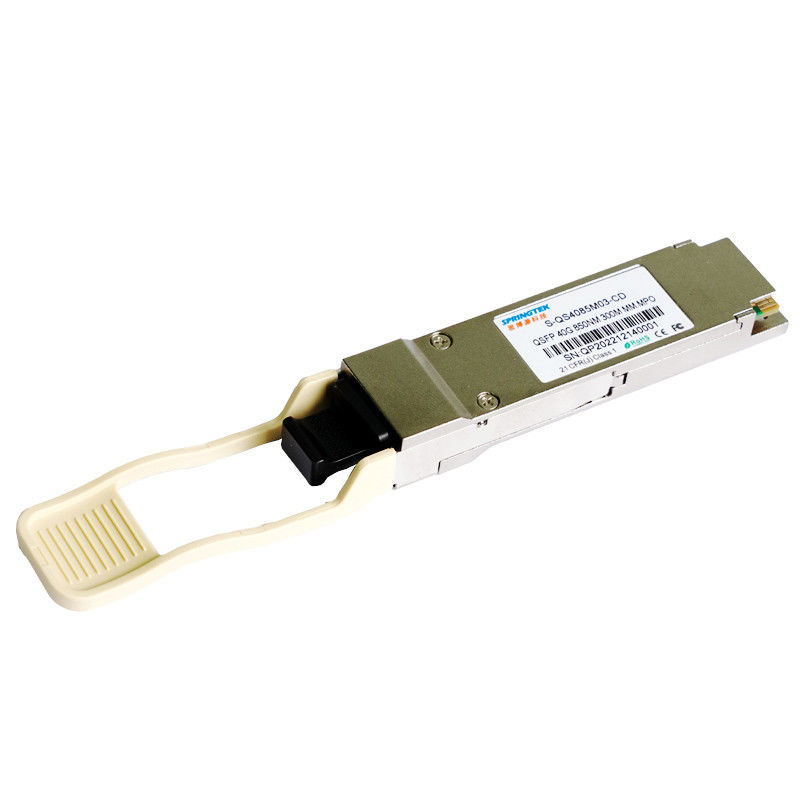

Kompatybilny z 40 Gb / s Cisco QSFP + SR 850nm 300m MPO Optyczny moduł nadawczo-odbiorczy
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QS4085M03-CD | QSFP+, 40Gbps, 850nm, MM, MPO,300m, 0ºC~+70ºC, Z DDM |
Opis
Transceiver Springtek 40G-eSR4 QSFP+ został zaprojektowany tak, aby spełniać wymagania 40G Ethernet, w tym udostępniać łącza 10G SR przez OM3 MMF na odległość do 300m.Jest zgodny z QSFP+ MSA, IEEE 802.3ba.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Pojedynczy zasilacz +3,3 V
Temperatura robocza: od 0 do +70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
Przebicie do 4 x 10GBASE-SR
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | -0,5 | 4 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Zakres temperatury roboczej obudowy | Tc | 0 | - | 70 | °C |
| Napięcie zasilania | Vcc | 3.14 | 3.3 | 3.46 | V |
| Całkowite zużycie energii | P | - | - | 1.5 | W |
| Prędkość transmisji danych | BR | - | 10.3125 | - | Gb/s |
Parametry elektryczne
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatka | ||
| Różnicowe wahania napięcia wejściowego | VW | 180 | - | 1200 | mV | |||
| Różnicowa impedancja wejściowa Tx | ZW | - | 100 | - | Ω | |||
| Utrata powrotu wejścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.1.1 | dB | 10 MHz do 11,1 GHz | |||||
| Utrata powrotu sygnału różnicowego względem wejścia wspólnego | 10 | - | - | dB | 10 MHz do 11,1 GHz | |||
| Tolerancja jittera J2 | J2T | 0,17 | - | - | interfejs użytkownika | Zgodnie z IEEE P802.3ba 86A.4.1 | ||
| J9 Tolerancja jittera | J9T | 0,29 | - | - | interfejs użytkownika | |||
| Charakterystyka elektryczna odbiornika | ||||||||
| Parametr | Symbol | min | Typ | Maks | Jednostka | |||
| Różnicowe wahania napięcia wyjściowego | VNA ZEWNĄTRZ | 300 | - | 900 | mV | |||
| Różnicowa impedancja wyjściowa Rx | ZNA ZEWNĄTRZ | - | 100 | - | Ω | |||
| Utrata powrotu wyjścia różnicowego | Zgodnie z IEEE P802.3ba 86A.4.2.1 | dB | 10 MHz do 11,1 GHz | |||||
| Utrata powrotu wyjścia w trybie wspólnym | Zgodnie z IEEE P802.3ba 86A.4.2.2 | dB | 10 MHz do 11,1 GHz | |||||
| Czas przejścia wyjściowego, 20% do 80% | 28 | - | - | ps | Zgodnie z IEEE P802.3ba 86A.4.2 | |||
| Wyjście Jitter J2 | J2O | - | - | 0,42 | interfejs użytkownika | |||
| J9 Wyjście jittera | J9O | - | - | 0,65 | interfejs użytkownika | |||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki |
| Charakterystyka nadajnika | ||||||
| Typ lasera | VCSEL | |||||
| Szybkość transmisji danych na linię | - | - | 10.3125 | - | GB/s | |
| Środkowa długość fali | λ | 840 | 850 | 860 | nm | |
| Szerokość widmowa RMS | ∆λ | - | - | 0,45 | nm | |
| Średnia moc startowa, każda linia | PNA ZEWNĄTRZ | -7,5 | - | 0,5 | dBm | |
| Amplituda modulacji optycznej, każda linia | OMA | -5,6 | - | 3 | dBm | |
| Różnica w mocy startowej między dowolnymi dwoma pasami (OMA) | - | - | 4 | dB | ||
| Moc szczytowa na każdym pasie | - | - | 4 | dBm | ||
| Współczynnik ekstynkcji | ostry dyżur | 3 | - | - | dB | |
| Kara za rozproszenie nadajnika | TDP | - | - | 3.5 | dB | 1 |
| - | - | 3.9 | dB | 2 | ||
| Średnia moc startowa nadajnika OFF na każdym pasie | PWYŁĄCZONY | - | - | -30 | dBm | |
| Tolerancja strat odbiciowych optycznych | - | - | 12 | dB | ||
| Margines maski oka nadajnika (współczynnik trafień = 5E-5 trafień/próbkę) | 5 | - | - | % | ||
| Charakterystyka odbiornika | ||||||
| Typ odbiornika na linię | SZPILKA | |||||
| Prędkość transmisji danych | - | 10.3125 | - | GB/s | ||
| Średnia moc na wejściu odbiorczym, każda linia | PW 1 | - | -9,9 | 2.4 | dBm | |
| Próg obrażeń | DT | 3.4 | - | - | dBm | |
| Moc odbiornika (OMA), każda linia (maks.) | - | - | 3 | dBm | ||
| Czułość odbiornika w warunkach skrajnych (OMA), każda linia (maks.) | Sen1 | - | - | -7,5 | dBm | 3 |
| Czułość odbiornika bez obciążenia (OMA), każda linia (maks.) | Sen2 | - | - | -11.1 | dBm | 4 |
| Moc szczytowa, każda linia (maks.) | - | - | 4 | dBm | ||
| Odbicie odbiornika | RFL | - | - | -12 | dB | |
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | |
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -12 | dBm | |
| Histereza LOS | LOSZ | 0,5 | 3 | 5 | dB | |
| Notatki | ||||||
|
1. TDP wynosi do 100m OM3; 2. TDP wynosi do 300m OM4; 3. BER=1E-12, zgodnie z IEEE802.3ae; 4. BER=1E-12, zgodnie z IEEE802.3ae; |
||||||
