Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-DXXXXXXXXXX-XXX

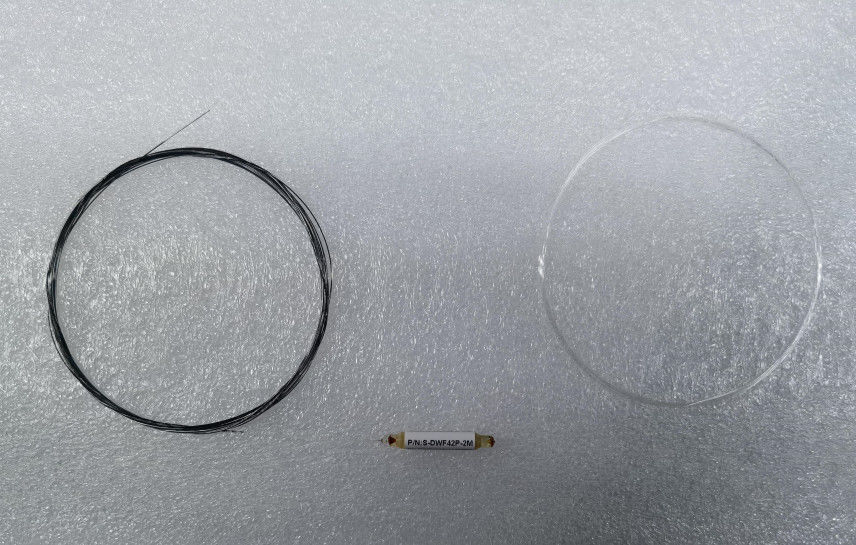

Urządzenie 100G DWDM
Informacje dotyczące zamawiania
| 100G DUrządzenie WDM | |||||||||||
| Springtek | - | DWDM | Konfiguracja portu | Typ WDM | Środkowa długość fali | Rodzaj włókna | Długość włókna wyjściowego | - | Złącze portu COM | Złącze portu przejściowego | Złącze portu odbicia |
| X | - | X | XX | X XX | XX | X | XX | - | X | X | X |
| S | - | D | 01=1X1 | X=100G DWDM | 21=21KAN | B=250um gołe włókno | 10=1,0m | - | 0=Brak | 0=Brak | 0=Brak |
| 02=1X2 | Y=200G DWDM | ……. | L=900um luźna tuba | 12=1,2m | 1=FC/UPC | 1=FC/UPC | 1=FC/UPC | ||||
| Z=75G DWDM | 49=49 kanałów | Ścisły bufor T=900um | 15=1,5m | 2=FC/APC | 2=FC/APC | 2=FC/APC | |||||
|
H=50G DWDM |
4S0=4Pomiń0 | B=250um gołe włókno | 3=SC/UPC | 3=SC/UPC | 3=SC/UPC | ||||||
| X=100G DWDM | 4S1=4Pomiń1 | 4=SC/APC | 4=SC/APC | 4=SC/APC | |||||||
| 8S0=8Pomiń0 | 5=LC/UPC | 5=LC/UPC | 5=LC/UPC | ||||||||
| 8S1=8Pomiń1 | 6=LC/APC | 6=LC/APC | 6=LC/APC | ||||||||
| XX=Dostosowane | |||||||||||
Cechy
Aplikacje
Normy
Specyfikacje
| Parametry | Jednostka | Wartość | |
| Robocza długość fali (nm) | nm | 1500~1600 | |
| Rozstaw kanałów | GHz | 100-ITU | |
| Pasmo przenoszenia przy -0,5dB | nm | λc±0,13 | |
| Pasmo przepuszczania odbicia przy -0,5 dB | nm | 1500~λc -0,13&ITUλc+0,13~1600 | |
| Dokładność centralnej długości fali | nm | ±0,07 | |
| Strata wtrąceniowa | Przenoszenie | dB | ≤0,8 |
| Odbicie | dB | ≤0,5 | |
| Izolacja (dB) | Przenoszenie | dB | ≥30 |
| Odbicie | dB | ≥13 | |
| Marszczyć | dB | ≤0,4 | |
| Utrata zależna od polaryzacji | dB | ≤0,15 | |
| Strata zwrotu | dB | ≥45 | |
| Kierunkowość | dB | ≥50 | |
| Zakres mocy wejścia optycznego | mW | 300 | |
| Rodzaj włókna | / | G657A1 i SMF-28e | |
| temperatura robocza | ℃ | -20~75 | |
| Temperatura przechowywania | ℃ | -40~85 | |
| Wymiary opakowania (Φ*L) | mm | Φ4.0xL26 (szklana rurka) | |
