Miejsce pochodzenia:
Wuhan Chiny
Nazwa handlowa:
Springtek
Orzecznictwo:
ISO9001 RoHS FCC CE
Numer modelu:
S-QS4031M2K-CD

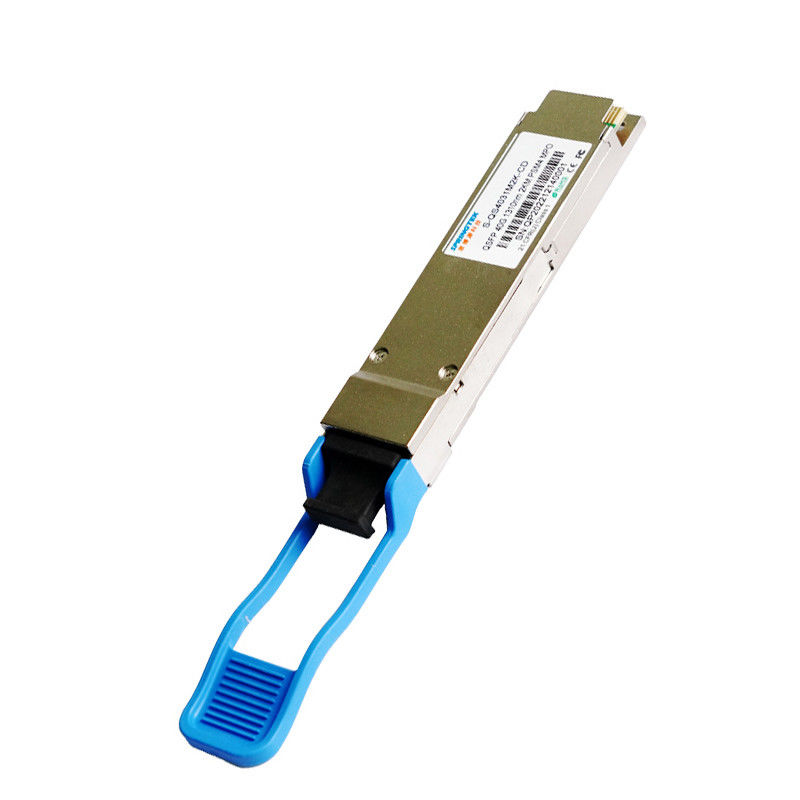

40G QSFP+ IR4 1310nm 2km PSM MPO Kompatybilny jednomodowy 40G Ethernet/Infiniband QDR, DDR i SDR/Centrum danych
Informacje dotyczące zamawiania
| Numer części | Opis produktu |
| S-QS4031M2K-CD | QSFP+, 40 Gb/s, PSM4,1310nm, SM, MPO, 2 km, 0ºC ~ +70ºC, z DDM |
Opis
Transceiver Springtek QSFP+ 40G-PSM4 został zaprojektowany, aby spełnić wymagania łączy ethernetowych 40G przez SMF do 2 km.Jest zgodny z QSFP+ MSA, IEEE 802.3ba.Jest ekonomiczny, ma niskie zużycie energii dzięki pojedynczemu zasilaczowi 3,3 V.Jest wykonany z całkowicie metalowej i kompaktowej obudowy, co zapewnia doskonałą wydajność EMI.
Cechy
Szybkość transmisji danych do 11,2 Gb/s na kanał
Złącze optyczne MPO (IEC61754-7-1)
Niski pobór mocy 3,5 W (maks.)
Długość transmisji do 2 km
Nadajnik z 4-kanałowym laserem DFB 1310nm
Odbiornik z 4-kanałowym fotodetektorem PIN
Temperatura obudowy roboczej: od 0 do 70°C
Zgodny z RoHS (bez ołowiu)
Aplikacje
Zmień router i HBA
Ethernet 40G
Infiniband QDR, DDR i SDR
Płyta montażowa o wysokiej wydajności
Absolutne maksymalne oceny
| Parametr | Symbol | min | Typ | Maks | Jednostka |
| Napięcie zasilania | Vcc | 0 | 3.8 | V | |
| Zakres temperatur przechowywania | Ts | -40 | 85 | °C | |
| Wilgotność względna — przechowywanie | PRS | 0 | 95 | % | |
| Wilgotność względna — podczas pracy | PRO | 0 | 85 | % |
Zalecane warunki pracy
|
Parametry elektryczne
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Charakterystyka optyczna
| Parametr | Symbol | min | Typ | Maks | Jednostka | Notatki | |
| Charakterystyka nadajnika | |||||||
| Typ lasera | DFB | ||||||
| Szybkość transmisji danych na linię | - | - | 10.3125 | - | GB/s | ||
| Środkowe długości fal linii | λ0 | 1260 | 1360 | nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | ||
| Całkowita średnia moc startowa | PT | - | - | 5 | dBm | ||
| Średnia moc startowa, każda linia | DĄSAĆ SIĘ | -8.2 | - | 0,5 | dBm | ||
| Amplituda modulacji optycznej, każda linia | OMA | -5.2 | - | 2.0 | dBm | ||
| Różnica w mocy startowej między dowolnymi dwoma pasami (OMA) | - | - | 5 | dB | |||
| Uruchom moc w OMA minus TDP, na każdej linii | -4,8 | - | - | dBm | |||
| Współczynnik ekstynkcji | ostry dyżur | 3.5 | - | - | dB | ||
| Kara za rozproszenie nadajnika | TDP | - | - | 2.6 | dB | ||
| Średnia moc startowa nadajnika OFF na każdym pasie | POW | - | - | -30 | dBm | ||
| Hałas o względnym natężeniu | RIN | - | - | -128 | dB/Hz | ||
| Tolerancja strat odbiciowych optycznych | - | - | 12 | dB | |||
| Definicja maski na oczy nadajnika | Zgodny z IEEE802.3ba | ||||||
| Charakterystyka odbiornika | |||||||
| Typ odbiornika | SZPILKA | ||||||
| Środkowe długości fal linii | λ | 1260 | 1360 | nm | |||
| Średnia moc odbioru, każda linia | PIN1 | -12,6 | - | 2.3 | dBm | ||
| Próg obrażeń | DT | 3 | - | - | dBm | ||
| Czułość odbiornika (OMA), każda linia (maks.) | Sen1 | - | - | -12,6 | dBm | 1 | |
| Twierdzenie LOS | LOSA | -30 | - | - | dBm | ||
| Odmowa potwierdzenia LOS | ZGUBIONY | - | - | -15 | dBm | ||
| Histereza LOS | LOSZ | 0,5 | - | 6 | dB | ||
| Notatki | |||||||
| 1. BER=1E-12, zmierzone za pomocą PRBS31 przy 10,3125 Gb/s | |||||||
Specyfikacje ogólne
| Szpilka | Symbol | Nazwa/Opis | Notatki |
| 1 | GND | Grunt | |
| 2 | Tx2n | Odwrócone wejście danych nadajnika | |
| 3 | Tx2p | Nieodwrócone wejście danych nadajnika | |
| 4 | GND | Grunt | |
| 5 | Tx4n | Odwrócone wejście danych nadajnika | |
| 6 | Tx4p | Nieodwrócone wejście danych nadajnika | |
| 7 | GND | Grunt | |
| 8 | ModselL | Wybierz moduł | |
| 9 | Zresetuj L | Resetowanie modułu | |
| 10 | VCCRx | Odbiornik zasilania +3,3 V | |
| 11 | SCL | 2-przewodowy zegar interfejsu szeregowego | |
| 12 | SDA | Dane 2-przewodowego interfejsu szeregowego | |
| 13 | GND | Grunt | |
| 14 | Rx3p | Nieodwrócone wyjście danych odbiornika | |
| 15 | Rx3n | Odwrócone wyjście danych odbiornika | |
| 16 | GND | Grunt | |
| 17 | Rx1p | Nieodwrócone wyjście danych odbiornika | |
| 18 | Rx1n | Odwrócone wyjście danych odbiornika | |
| 19 | GND | Grunt | |
| 20 | GND | Grunt | |
| 21 | Rx2n | Odwrócone wyjście danych odbiornika | |
| 22 | Rx2p | Nieodwrócone wyjście danych odbiornika | |
| 23 | GND | Grunt | |
| 24 | Rx4n | Odwrócone wyjście danych odbiornika | |
| 25 | Rx4p | Nieodwrócone wyjście danych odbiornika | |
| 26 | GND | Grunt | |
| 27 | ModPrsL | Obecny moduł | |
| 28 | IntL | Przerywać | |
| 29 | VCCTx | Nadajnik zasilania +3,3 V | |
| 30 | VCC1 | Zasilanie +3,3 V | |
| 31 | Tryb LPM | Tryb niskiego zużycia energii | |
| 32 | GND | Grunt | |
| 33 | Tx3p | Nieodwrócone wejście danych nadajnika | |
| 34 | Tx3n | Odwrócone wejście danych nadajnika | |
| 35 | GND | Grunt | |
| 36 | Tx1p | Nieodwrócone wejście danych nadajnika | |
| 37 | Tx1n | Odwrócone wejście danych nadajnika | |
| 38 | GND | Grunt |
